恒流直驅型LED芯片是一種高度集成化芯片，其內部通過結構優化實現了直接連接LED燈到電源或者地即可工作的特性，內置限流模塊無需外接驅動電路或限流元件。通過芯片自身設計實現電流控制，大幅簡化外部電路，降低成本與體積，適用于裝飾燈帶、簡易照明等對空間和成本敏感的場景。

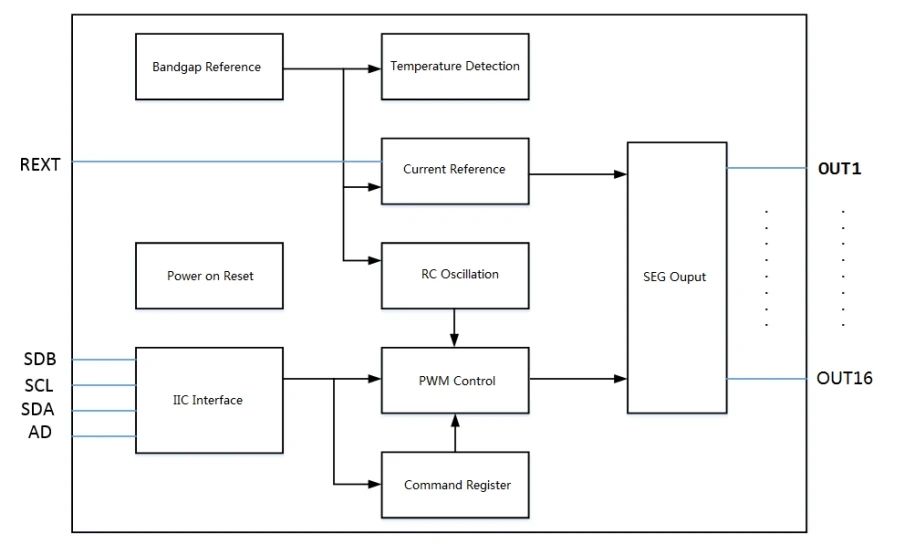

AiP33216/AiP33216E是一款16通道恒流LED陰極PWM驅動電路，電路提供16個256級可調占空比的陰極驅動端口，每個端口的輸出占空比可通過軟件獨立控制，輸出電流可通過REXT端口處的外接電阻調節，AiP33216單端口最大輸出38mA、AiP33216E單端口最大輸出76mA，同時電路提供軟件調節輸出電流功能，在REXT決定的最大輸出電流基礎上，軟件提供4個可調檔位，且每個端口可獨立調整。

AiP33216/AiP33216E主要特點：

?工作電壓范圍：2.7V~5.5V（寬壓適配，兼容性強）

?通信方式：I2C通信，四種可選從機地址

?超低功耗：關斷電流7uA

?靈活的驅動能力：

-驅動矩陣：最大16SEG共陽LED矩陣

-AiP33216恒流最大輸出：38mA

-AiP33216E恒流最大輸出：76mA

?精準的亮度控制：外部可調電阻控制最大恒流值*軟件4檔電流可調+單點256級PWM調光

?硬件關斷功能，軟件復位功能

?軟件抖頻控制，內置過溫保護

?封裝：AiP33216：SSOP24/QFN24；AiP33216E：ESSOP24/QFN24

AiP33216/AiP33216E恒流直驅型LED芯片以高集成度與靈活控制為核心優勢，突破傳統LED驅動設計的復雜限制。通過內置16通道恒流驅動、256級PWM調光及軟件可調電流功能，輕松實現多燈效精準控制，滿足裝飾燈帶、RGB動態光效及智能照明場景的多樣化需求。其寬電壓適配（2.7V-5.5V）、超低待機功耗（7uA）與硬件級過溫保護，兼顧性能與可靠性。無論是追求極致性價比的裝飾照明，還是需要動態交互的智能臺燈，AiP33216系列均能助力設計化繁為簡。
