在電子設備日益小型化和高集成化的今天，靜電放電（ESD）已成為導致器件失效的主要威脅之一。某智能手表項目因ESD防護不足，導致30%的產品在用戶佩戴初期出現觸控失靈，直接損失超百萬元。
一、ESD保護二極管的四大核心參數
鉗位電壓（VCL）
定義：器件在ESD沖擊下限制的最高電壓。
選型規則：VCL必須低于被保護器件的最大耐受電壓（如USB接口選VCL<5.5V）。
案例：某Type-C接口采用PESD5V0U1BA（VCL=9V），成功保護耐壓6V的PHY芯片。
結電容（Cj）
信號完整性影響：Cj>1pF會導致高速信號衰減（如HDMI2.1要求Cj<0.3pF）。
優化方案：射頻接口優先選用Cj<0.5pF的器件（如Bourns CDSOD323-T05C）。
峰值脈沖電流（IPP）
標準匹配：IEC 61000-4-2 Level 4要求8kV接觸放電對應IPP≥20A。
實測驗證：某工業PLC接口ESD5Z3.3T1G實測IPP=24A，滿足Class 4防護需求。
響應時間（tRESPONSE）
納秒級防護：優質ESD器件響應時間<0.5ns，比TVS管快10倍以上。
失效案例：某智能鎖因使用響應時間3ns的TVS管，未能攔截2ns上升沿ESD脈沖。
二、五步選型法
步驟1：明確防護標準
消費電子：IEC 61000-4-2 Level 2（4kV）
汽車電子：ISO 10605（15kV空氣放電）
工業設備：IEC 61000-4-5（雷擊浪涌疊加測試）

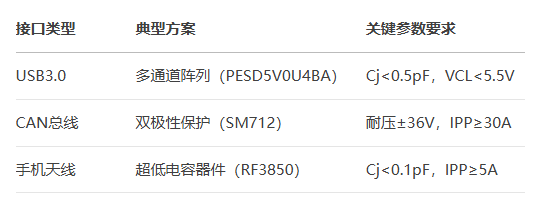

步驟2：確定接口類型

步驟3：計算布局參數
走線電感控制：防護器件距被保護芯片<3mm，走線長度<5mm
地回路優化：采用星型接地，避免防護器件與被保護器件共用地環路
步驟4：驗證熱穩定性
高溫漏電流測試：125℃下IR需<1μA（如Nexperia PESD3V3L1BA實測0.2μA）
溫度循環測試：-55℃~150℃循環1000次后參數漂移<5%
步驟5：成本與可靠性平衡
消費級：0.03元/通道（如SOT-23封裝單路器件）
車規級：0.15元/通道（如DFN1006封裝AEC-Q101認證器件）
三、典型失效案例與解決方案
案例1：智能手表觸控失靈
根因：觸控IC入口使用Cj=2pF的TVS管，導致1MHz掃描信號衰減30%
整改：更換為Cj=0.3pF的ESD2421，信號失真率降至3%
案例2：車載攝像頭花屏
根因：未考慮拋負載脈沖（ISO 7637-2 Pulse 5a），TVS管雪崩能量不足
整改：選用集成拋負載保護的ESD+TVS組合器件（如SM8S33A）
四、未來技術趨勢
集成化防護
多通道集成：?jiǎn)晤w器件保護4-8條線路（如NXP IP4284CZ10）
智能檢測：內置狀態監測功能，實時反饋ESD事件次數
寬禁帶材料應用
GaN基ESD器件：響應時間突破0.1ns，耐壓達200V
自修復結構：通過晶格重組機制實現100萬次ESD沖擊壽命
微型化封裝
01005封裝（0.4×0.2mm）：適用于可穿戴設備柔性電路板
嵌入式芯片：直接集成在PCB層間，減少寄生參數
以上是從失效機理出發，結合核心參數與典型場景，提供ESD保護二極管的系統選型方案。
MDDESD保護二極管選型需建立“標準-接口-布局-驗證”四維決策模型。在汽車電子和5G通信推動下，ESD防護正從被動防御轉向智能主動防護。工程師需同步關注新型材料與集成技術，在成本與可靠性間找到最佳平衡點，為電子系統構建全生命周期防護體系。
