ANSNP系列中線安防保護器并聯在含諧波負載的低壓配電系統中，能夠?qū)?dòng)態變化的諧波電流進行快速實時的跟蹤和補償。中線安防保護器的基本原理為:通過電流檢測環節采集系統中性線上過電流信息，經控制器快速計算并提取各次諧波電流的含量，產生諧波電流指令，通過功率執行器件產生與過電流幅值相等方向相反的補償電流，并注入中性線，從而消除中性線中過大的電流。02

產品型號

注：例如50A的壁掛式ANSNP模塊型號為ANSNP50-0.4/B。

03

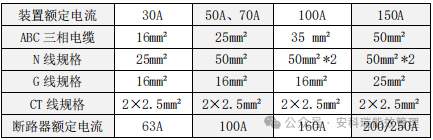

技術參數

04

產品外觀

圖 1 ANSNP 模塊機箱外觀圖

本設備為強迫風冷壁掛式設備。設備底面板為散熱進風口，同時正面裝配了液晶屏用于設備的近端人機交互；設備頂板為散熱出風口，同時含有一次及二次線纜的接線端口。

設備頂板包含一次接線端子（三相四線制為 A/B/C/N/N、三相三線制為 A/B/C）以及電流互感器、配件供電、緊急停機、通訊）等二次接線端子。

2個N線端子在設備內部并聯；當N線工作電流不大于額定相線電流時，僅需連接1根N線；當N線工作電流大于額定相線電流時，需連接2根N線；

注：三相四線制設備的A/B/C相線與N線嚴禁接反，接反后會引起相間短路，造成設備嚴重?fù)p壞。

05

安裝與接線

5.1 互感器接線

電流互感器適配范圍支持100:5~10000:5，電流互感器線纜要求為：低煙、無鹵、阻燃，2.5mm2。

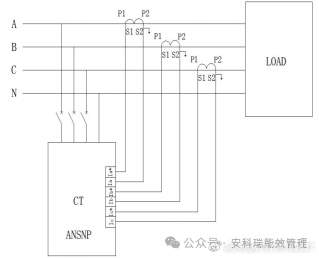

圖2電流互感器安裝位置及單ANSNP電流互感器接線示意圖

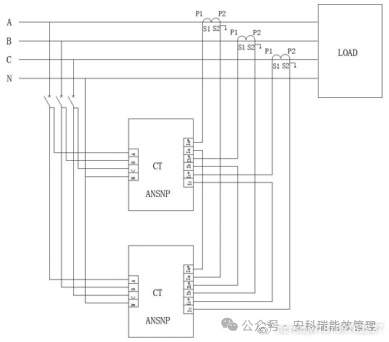

圖3電流互感器安裝位置及多ANSNP并聯電流互感器接線示意圖

注：

1)主回路接線應保證電網相序與中線安防保護器相序一致，否則中線安防保護器可能不能正常工作；

2）每只互感器的S1、S2與相應標號的端子對應，嚴禁二次側開路。否則可能會引起互感器燒毀；3）

大于等于3臺以上ANSNP模塊并機時，A、B、C、N 接線和互感器接線參考圖3中2臺并機串聯方法。

5.2 設備安裝要求

壁掛式安裝空間要求

壁掛模塊安裝時，模塊從下方進風，向上排風。熱量從下往上散發，模塊上下出口至少要預留150mm 的進出風空間且安裝位置與地面的距離要在1.5米以上，禁遮擋出風口。

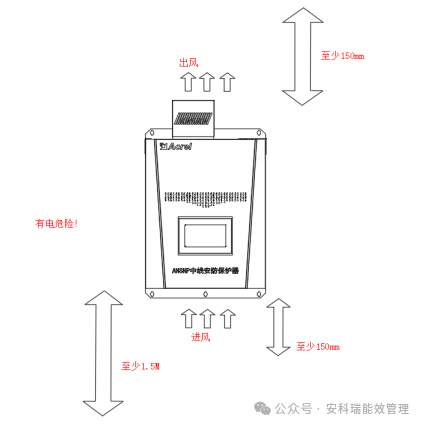

圖4壁掛式安裝空間要求示意圖

5.3 觸摸顯示屏

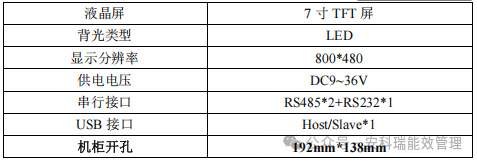

觸摸屏及技術指標

壁掛式模塊配備 7.0 寸彩色觸摸屏。觸摸屏與模塊連接后，由模塊通過通訊線給觸摸

屏供 24V 電，無需外加電源。

觸摸屏接口定義

設備含有一組供電電源接口，一組 DB9 型通訊接口，一組 USB 接口。

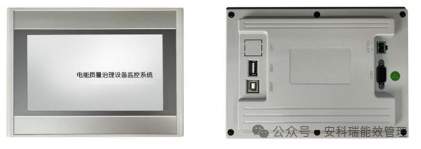

圖 5 觸摸屏外形圖

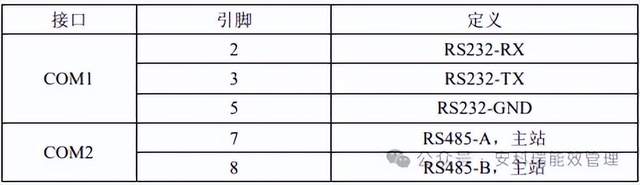

圖 6 串口引腳定義圖

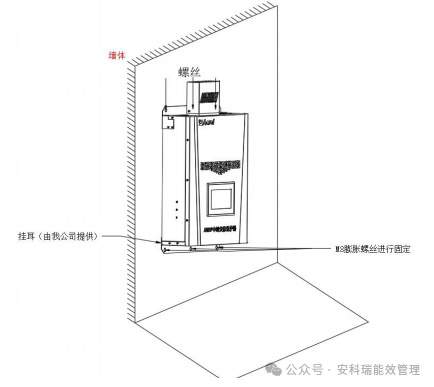

壁掛式安裝（7.0 寸觸摸屏自帶） 壁掛式模塊通常在墻壁上或者尺寸較小的柜體內，壁掛式模塊會標準配置一對掛耳，如圖所示?？稍趬Ρ诖颚?0 的孔，用 M8 的膨脹螺絲進行固定。壁掛式模塊會配備 7.0 寸彩色觸摸屏。用戶通過觸摸屏查看系統裝置參數、進行參數設置以及裝置的開關機操作。

圖 6 觸摸屏安裝圖
