OPAx377-Q1 系列運算放大器屬于高帶寬 CMOS 放大器，同時擁有超低噪聲、低輸入偏置電流和低偏移電壓特性，靜態工作電流低至 0.76mA（典型值）。

數據手冊：*附件：OPA377-Q1 通過汽車認證的低噪聲、低電壓、精密運算放大器技術手冊.pdf

OPAx377-Q1 運放針對低電壓、單電源應用進行了 優化。其交流和直流性能都非常出色，非常適合 諸如小信號調節、音頻和有源濾波器等各類應用。此外，該系列器件還具有較寬的電源范圍及優異的電源抑制比 (PSRR)，因此對于不經過穩壓而直接由電池供電運行的 應用 而言極具吸引力。

OPA377-Q1 采用 SOT23-5 封裝。OPA2377-Q1（雙通道版本）采用微型小外形尺寸 (MSOP)-8 封裝，OPA4377-Q1（四通道版本）采用 TSSOP-14 封裝。所有器件版本的額定工作溫度范圍均為 -40°C 至 +125°C。

特性
? 適用于汽車電子 應用
? 具有符合 AEC-Q100 的下列結果：
– 器件溫度 1 級：-40℃ 至 +125℃ 的環境運行溫度范圍
– 器件人體放電模式 (HBM) 靜電放電 (ESD) 分類等級 3A
– 器件組件充電模式 (CDM) ESD 分類等級 C6
? 低噪聲：1kHz 時為 7.5nV/√Hz
? 0.1Hz 至 10Hz 噪聲：0.8 μVPP
? 靜態電流：760μA（典型值）
? 低偏移電壓：250μV（典型值）
? 增益帶寬積：5.5MHz
? 軌到軌輸入和輸出
? 單電源供電
? 電源電壓：2.2V 至 5.5V
? 小型封裝：
– 小外形尺寸晶體管 (SOT)-23、超薄小外形尺寸(VSSOP) 和薄型小外形尺寸 (TSSOP)

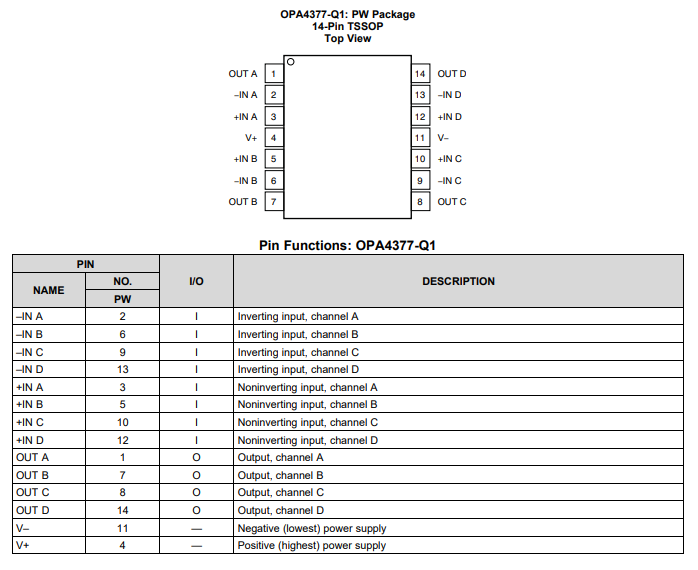

引腳功能和配置

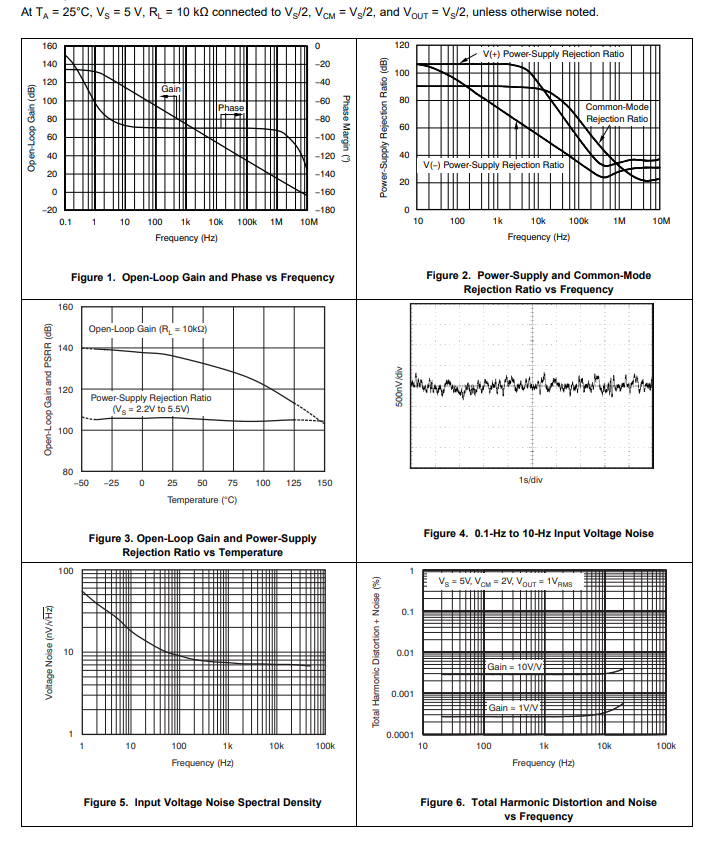

典型特性

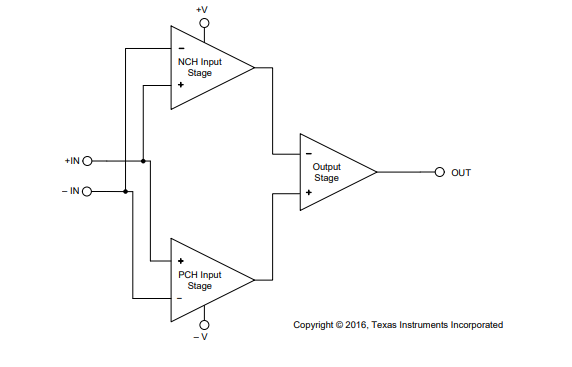

功能方框圖

應用
? 主動巡航控制
? 停車輔助
? 輪胎氣壓監視
? 信息娛樂系統
? 有源濾波
? 傳感器信號調節
