TPS6521845 是一款單芯片電源管理 IC，專為支持便攜式（鋰離子電池）和非便攜式（5V 適配器）應用而設計。該器件的額定溫度范圍為 –40°C 至 +105°C，適用于廣泛的工業應用。
*附件：tps6521845.pdf

特性

• 三個具有集成開關 FET 的可調降壓轉換器（DCDC1、DCDC2 和 DCDC3）：
  • DCDC1：默認電壓為 1.425V，最高電流為 1.8A
  • DCDC2：默認電壓為 1.425V，最高電流為 1.8A
  • DCDC3：默認電壓為 1.5V，電流高達 1.8A
  • VIN 范圍為 2.7 V 至 5.5 V
  • 可調輸出電壓范圍 0.85 V 至 1.675 V（DCDC1 和 DCDC2）
  • 可調輸出電壓范圍 0.9 V 至 3.4 V （DCDC3）
  • 輕負載電流下的省電模式
  • 100% 占空比，實現最低壓差
  • 禁用時有源輸出放電
• 一個具有集成開關 FET （DCDC4） 的可調降壓-升壓轉換器：
  • DCDC4：默認 3.3V，最高 1.6A
  • VIN 范圍為 2.7 V 至 5.5 V
  • 可調輸出電壓范圍為 1.175 V 至 3.4 V
  • 禁用時有源輸出放電
• 兩個低靜態電流、高效率降壓轉換器，用于電池備份域 （DCDC5、DCDC6）
  • DCDC5：1V 輸出
  • DCDC6：1.8V 輸出
  • VIN 范圍為 2.2 V 至 5.5 V
  • 由系統電源或紐扣電池備用電池供電
• 可調通用 LDO （LDO1）
  • LDO1：1.8V 默認值，最高 400mA
  • VIN 范圍為 1.8 V 至 5.5 V
  • 0.9 V 至 3.4 V 的可調輸出電壓范圍
  • 禁用時有源輸出放電
• 具有 350mA 電流限制的低電壓負載開關 （LS1）
  • VIN 范圍為 1.2 V 至 3.6 V
  • 1.35V 時開關阻抗為 110mΩ（最大值）
• 具有 100mA 或 500mA 可選電流限制的 5V 負載開關 （LS2）
  • VIN 范圍為 4 V 至 5.5 V
  • 5V 時 500mΩ（最大值）開關阻抗
• 具有 100mA 或 500mA 可選電流限制的高壓負載開關 （LS3）
  • VIN 范圍為 1.8 V 至 10 V
  • 500mΩ（最大值）開關阻抗
• 具有內置 Supervisor 功能監視器的 Supervisor
  • DCDC1、DCDC2 ±4% 容差
  • DCDC3、DCDC4 ±5% 容差
  • LDO1 ±5% 容差
• 保護、診斷和控制：
  • 欠壓鎖定 （UVLO）
  • 始終在線的按鈕監視器
  • 過熱警告和停機
  • 用于備用電源和主電源的獨立電源就緒輸出
  • 我^2^C 接口 （地址 0x24） （請參閱 I 的時序要求^2^C 在 400 kHz 下運行）

參數

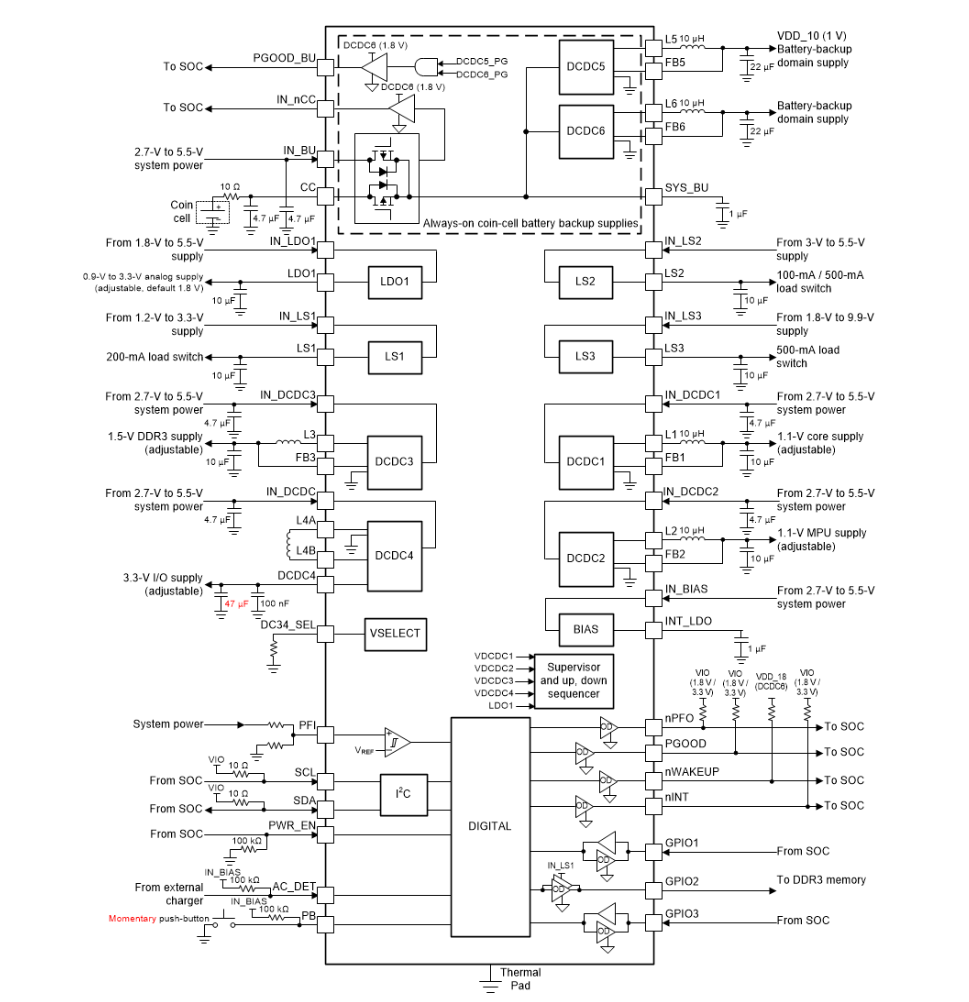

方框圖

1. 產品概述

• ?設備名稱?：TPS6521845
• ?應用?：專為NXP i.MX 6Solo和6DualLite處理器設計，適用于HMI、工業自動化、電子POS、測試與測量、個人導航等領域
• ?特點?：?jiǎn)涡酒娫垂芾鞩C，支持便攜（Li-Ion電池）和非便攜（5-V適配器）應用，溫度范圍-40°C至+105°C

2. 主要特性

• ?轉換器?：
  • 三個可調降壓轉換器（DCDC1, DCDC2, DCDC3）：輸出電壓范圍分別為0.85 V至1.675 V（DCDC1和DCDC2），0.9 V至3.4 V（DCDC3），最大輸出電流均為1.8 A
  • 一個可調升壓/降壓轉換器（DCDC4）：輸出電壓范圍1.175 V至3.4 V，最大輸出電流1.6 A
  • 兩個電池備份域的低靜態電流、高效率降壓轉換器（DCDC5, DCDC6）：輸出電壓分別為1 V和1.8 V
  • 一個可調通用LDO（LDO1）：輸出電壓范圍0.9 V至3.4 V，最大輸出電流400 mA
• ?負載開關?：
  • 低電壓負載開關（LS1）：350 mA電流限制
  • 5-V負載開關（LS2）：100 mA或500 mA可選電流限制
  • 高電壓負載開關（LS3）：100 mA或500 mA可選電流限制
• ?保護功能?：欠壓鎖定（UVLO）、始終在線的按鈕監控、過溫警告和關機、獨立的主電源和備份電源的好電源輸出、I2C接口

3. 功能框圖與引腳配置

• ?功能框圖?：展示了設備內部的主要功能模塊連接，包括DCDC轉換器、LDO、負載開關、監控和保護電路等
• ?引腳配置?：48引腳RSL塑料四面扁平無引腳封裝（VQFN），詳細列出了每個引腳的功能和描述

4. 電氣特性

• ?輸入電壓范圍?：主電源輸入（IN_BIAS, IN_LDO1, IN_LSx, IN_DCDCx）為2.7 V至5.5 V，電池備份輸入（IN_BU, CC）為2.2 V至5.5 V
• ?輸出電壓精度?：各DCDC轉換器和LDO的輸出電壓精度在±2%至±5%之間
• ?靜態電流?：各DCDC轉換器和LDO在無負載時的靜態電流很低，有助于延長電池壽命

5. 工作模式

• ?正常模式?：所有DCDC轉換器、LDO和負載開關均正常工作，可通過I2C接口進行控制
• ?待機模式?：通過關閉不必要的電源軌來降低功耗
• ?關機模式?：除監控電路外，所有功能均關閉，功耗極低

6. 布局與熱設計

• ?布局指南?：提供了輸入旁路電容、輸出濾波電容、熱焊盤等關鍵元件的布局建議
• ?熱設計?：強調了熱焊盤與PCB地平面的連接，以及如何通過布局優化散熱

7. 文檔與支持

• ?相關文檔?：提供了與TPS6521845相關的應用報告、用戶指南和技術支持信息
• ?更新通知?：用戶可通過TI官網訂閱文檔更新通知
• ?技術支持?：TI E2E?支持論壇提供快速、經驗證的設計幫助

8. 封裝與訂購信息

• ?封裝類型?：48引腳RSL VQFN，尺寸6 mm × 6 mm × 1 mm，0.4 mm引腳間距
• ?生態計劃?：符合RoHS和綠色標準
• ?濕度敏感性等級?：3級
• ?峰值焊接溫度?：260°C

TPS6521845是一款功能強大、高度集成的電源管理IC，專為滿足復雜電源需求的應用而設計。其豐富的保護功能和靈活的I2C接口使得電源管理更加智能和便捷。
