TPS65216 是一款單芯片電源管理 IC （PMIC），專為支持線路供電 （5 V） 應用中的 AMIC110、AMIC120、AM335x 和 AM437x 系列處理器而設計。該器件的額定溫度范圍為 –40°C 至 +105°C，適用于各種工業應用。
*附件：tps65216.pdf

TPS65216 專為 AMIC110、AMIC120、AM335x 和 AM437x 的所有功能提供電源管理而設計。DC/DC 轉換器 DCDC1 至 DCDC4 分別用于為內核、MPU、DDR 存儲器以及 3.3V 模擬和 I/O 供電。LDO1 為處理器提供 1.8 V 模擬和 I/O。GPIO2 允許對 DCDC1 和 DCDC2 轉換器進行熱復位。我^2^C 接口允許用戶啟用和禁用所有穩壓器、負載開關和 GPIO。此外，UVLO 和監控器電壓閾值、上電序列和掉電序列可通過 I 進行編程^2^C. 還可以監控過熱、過流和欠壓的中斷。監控器監控 DCDC1 到 DCDC4 和 LDO1。該監控器有兩個設置，一個用于典型的欠壓容差 （STRICT = 0b），一個用于嚴格的欠壓和過壓容差 （STRICT = 1b）。電源就緒信號表示 5 個穩壓器的調節正確。

三個遲滯降壓轉換器旨在為處理器內核、MPU 和 DDRx 存儲器供電。每個轉換器的默認輸出電壓可以通過 I 進行調整^2^C 接口。DCDC1 和 DCDC2 具有動態電壓調節功能，可在處理器的所有工作點提供電源。DCDC1 和 DCDC2 還具有可編程的轉換速率，以幫助保護處理器組件。當處理器處于睡眠模式時，DCDC3 保持供電，以保持 DDRx 內存的供電。

TPS65216 器件采用 48 引腳 VQFN 封裝（6 mm × 6 mm，間距為 0.4 mm）。

特性

• 三個具有集成開關 FET 的可調降壓轉換器（DCDC1、DCDC2 和 DCDC3）：
  • DCDC1：默認電壓為 1.1V，最高電流為 1.8A
  • DCDC2：默認電壓為 1.1V，最高電流為 1.8A
  • DCDC3：默認電壓為 1.2V，最高電流為 1.8A
  • VIN 范圍為 3.6 V 至 5.5 V
  • 可調輸出電壓范圍 0.85 V 至 1.675 V（DCDC1 和 DCDC2）
  • 可調輸出電壓范圍 0.9 V 至 3.4 V （DCDC3）
  • 輕負載電流下的省電模式
  • 100% 占空比，實現最低壓差
  • 禁用時有源輸出放電
• 一個具有集成開關 FET （DCDC4） 的可調降壓-升壓轉換器：
  • DCDC4：默認 3.3V，最高 1.6A
  • VIN 范圍為 3.6 V 至 5.5 V
  • 可調輸出電壓范圍為 1.175 V 至 3.4 V
  • 禁用時有源輸出放電
• 可調通用 LDO （LDO1）
  • LDO1：1.8V 默認值，最高 400mA
  • VIN 范圍為 1.8 V 至 5.5 V
  • 0.9 V 至 3.4 V 的可調輸出電壓范圍
  • 禁用時有源輸出放電
• 具有 100mA 或 500mA 可選電流限制的高壓負載開關 （LS）
  • VIN 范圍為 1.8 V 至 10 V
  • 500mΩ（最大值）開關阻抗
• 具有內置 Supervisor 功能監視器的 Supervisor
  • DCDC1、DCDC2 ±4% 容差
  • DCDC3、DCDC4 ±5% 容差
  • LDO1 ±5% 容差
• 保護、診斷和控制：
  • 欠壓鎖定 （UVLO）
  • 始終在線的按鈕監視器
  • 過熱警告和停機
  • 我^2^C 接口 （地址 0x24）

參數

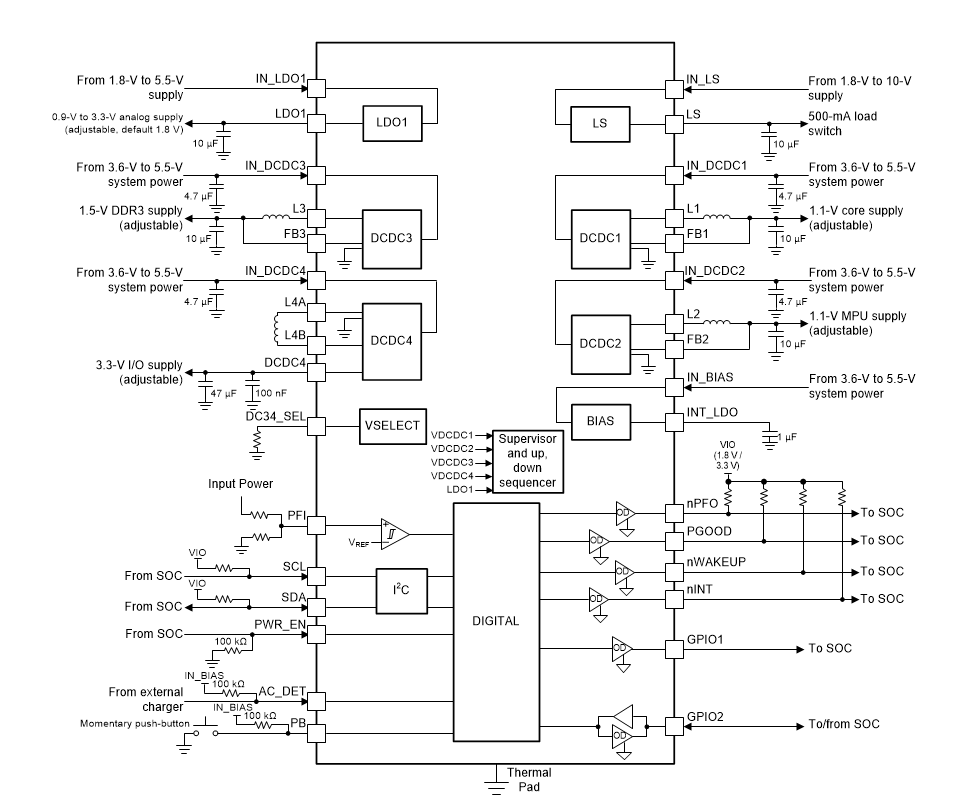

方框圖

1. 概述

TPS65216是一款集成了4個DC/DC轉換器、1個LDO（低壓差線性穩壓器）和1個高電壓負載開關的電源管理IC（PMIC），專為支持AMIC110、AMIC120、AM335x和AM437x系列處理器而設計。該設備具有廣泛的輸入電壓范圍（3.6V至5.5V），并提供了靈活的電源序列和監控功能。

2. 主要特性

• ?多轉換器集成?：4個DC/DC轉換器（DCDC1至DCDC4）、1個LDO（LDO1）和1個負載開關（LS）。
• ?靈活的輸出電壓?：DCDC1和DCDC2默認輸出1.1V，DCDC3默認輸出1.2V，DCDC4默認輸出3.3V，LDO1默認輸出1.8V，所有輸出電壓均可通過I2C接口編程調整。
• ?高效能?：采用PWM和PFM模式自動切換，提高輕載效率。
• ?電源序列?：支持自定義電源啟動和關閉序列，確保系統穩定上電和斷電。
• ?監控與保護功能?：包括過溫保護、過壓保護、欠壓鎖定、短路保護等。
• ?I2C接口?：支持通過I2C接口對電源軌、負載開關和GPIO進行控制及監控。

3. 電氣特性

• ?輸入電壓范圍?：3.6V至5.5V。
• ?輸出電壓范圍?：
  • DCDC1/DCDC2：0.85V至1.675V（可調）
  • DCDC3：0.9V至3.4V（可調）
  • DCDC4：1.175V至3.4V（可調）
  • LDO1：0.9V至3.4V（可調）
• ?負載開關電壓范圍?：1.8V至10V。
• ?輸出電流能力?：
  • DCDC1/DCDC2/DCDC3：最大1.8A
  • DCDC4：最大1.6A
  • LDO1：最大400mA
  • 負載開關：最大500mA或1A（可選）

4. 功能描述

• ?電源序列控制?：支持通過I2C配置電源啟動和關閉序列，確保系統穩定上電和斷電。
• ?電壓監控?：集成的電壓監控器可監測所有電源軌的輸出電壓，并在故障時產生中斷。
• ?熱管理?：具有過溫保護和熱警告功能，防止設備過熱損壞。
• ?電流限制?：所有DC/DC轉換器和負載開關均具有電流限制功能，防止過流損壞。
• ?負載開關?：具有可配置的電流限制和過溫保護功能，適用于控制輔助端口電源。

5. 應用

• 網格基礎設施
• 人機界面（HMI）
• 工業自動化
• 電子銷售點（ePOS）
• 測試與測量
• 工業通信
• 背板I/O
• 連接式工業驅動器

6. 封裝與尺寸

• ?封裝類型?：48引腳VQFN封裝，帶裸露熱墊。
• ?尺寸?：6mm × 6mm，0.4mm引腳間距。

7. 布局與接地

• 推薦使用低ESR陶瓷電容器進行輸入和輸出濾波。
• 輸入和輸出電容器應盡可能靠近TPS65216放置，以減少寄生電感和噪聲。
• 熱墊應連接到PCB的接地平面，以提供良好的熱傳導和機械支撐。
