PY32F003 系列微控制器采用高性能的 32 位 ARM? Cortex?-M0+內核，寬電壓工作范圍的 MCU。嵌入高達 64Kbytes flash 和 4Kbytes SRAM 存儲器，最高工作頻率 32MHz。包含多種不同封裝類型多款產品。芯片集成多路 I2C、SPI、USART 等通訊外設，1 路 12bit ADC，5 個 16bit 定時器，以及 2 路比較器。

PY32F003 系列單片機的工作溫度范圍為-40℃~85℃，工作電壓范圍 1.7V~5.5V。芯片提供 sleep 和stop 低功耗工作模式，可以滿足不同的低功耗應用。主要面向低成本、低功耗和高性能的嵌入式應用。

PY32F003單片機ADC使用注意事項：
ADC 軟件配置
? ADC 初始化前添加 ADC_FORCE_RESET，確保初始化成功；
? ADC 需要在使能前配置通道，若在使能后配置則會失??；
? ADC 時鐘需要配置到 16 MHz 以下，確保 ADC 采樣精度；
? ADC 使能后需要增加 8 個 ADC 時鐘的延時，才可以使能轉換，否則會影響采樣精度；
? GPIO 直接驅動大功耗器件會影響 ADC 采樣結果(例如數碼管顯示，建議數碼管顯示的時候不采 樣 ADC，或者在數碼管的各個數據線上面串入 10-100 Ω 電阻，可根據實際情況進行調整)； ? ADC 使能后軟件不能禁能，需要復位 ADC 模塊，然后重新初始化 ADC，最后啟動 ADC；
? ADC 在連續模式或不連續模式下，僅使用通道 0 時，必須選擇掃描序列向下；
? ADC 在單次模式下，轉換結束后，需重新使能 ADC 模塊（ADC_EN = 1），才能開始下一次轉換。
ADC 硬件配置
? ADC 通道電壓不能高于 VCC+0.3 V(即使 ADC 通道未配置為 AD 功能)，否則 ADC 采樣異常。

Vreferint 1.2 V

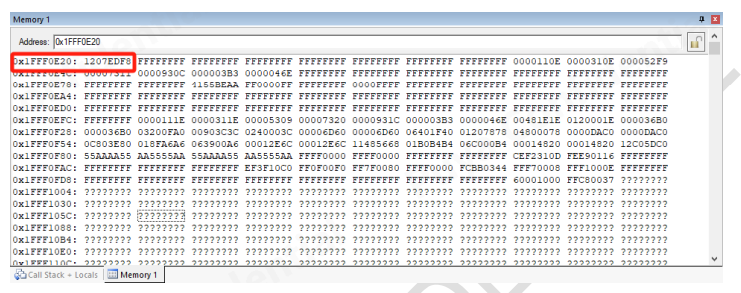

? 芯片 Vreferint 1.2 V 實測值放置在 FLASH 中的 information 區域(0x1FFF0E20)。(高 16 位是實 際值，低 16 位是反碼) ，讀取 Vreferint 1.2 V 的程序見附錄 2：

在采樣 Vreferint 1.2 V 的時候，通過 ADC 采樣時間轉換公式算出來的結果至少需要 20 us，方法 如下:
a) 降低分辨率；
b) 降低ADC的時鐘頻率；
c) 提高ADC采樣周期。

總轉換時間計算如下： tCONV = 采樣時間 + (轉換分辨率+0.5) x ADC 時鐘周期
例如： 當 ADC_CLK = 12MHz，分辨率為 12 位，且采樣時間為 239.5 個 ADC 時鐘周期： tCONV = （239.5 + 12.5） x ADC 時鐘周期= 252 x ADC 時鐘周期 = 21 us。
