TPS65381A-Q1 器件是一款多軌電源，旨在為安全相關應用（例如汽車和工業市場中的應用）中的微控制器 （MCU） 供電。該器件支持德州儀器 （TI） 的 Hercules? TMS570 MCU 和 C2000? MCU 系列，以及具有雙核鎖步 （LS） 或松散耦合架構 （LC） 的各種其他 MCU。

TPS65381A-Q1 器件集成了多個電源軌，為 MCU、控制器局域網 （CAN） 或 FlexRay 以及外部傳感器供電。具有內部 FET 的異步降壓開關模式電源轉換器將輸入電源（電池）電壓轉換為 6V 預穩壓器輸出。該 6V 預穩壓器為其他穩壓器供電。該器件支持從 IGNITION 喚醒或從 CAN 收發器喚醒。

例如，帶有內部 FET 的集成固定 5V 線性穩壓器可用于 CAN 或 FlexRay 收發器電源。第二個線性穩壓器也具有內部 FET，可調節至可選的 5V 或 3.3V 輸出，例如，該輸出可用于 MCU I/O 電壓。
*附件：tps65381a-q1.pdf

TPS65381A-Q1 器件包括一個可調線性穩壓控制器，需要一個外部 FET 和電阻分壓器，可調節至 0.8 V 至 3.3 V 之間的可調電壓，可用于 MCU 內核電源。

集成傳感器電源可在跟蹤模式或可調輸出模式下運行，并包括對地短路和電池短路保護。因此，該穩壓器可以為模塊或電子控制單元 （ECU） 外部的傳感器供電。

集成的電荷泵為內部穩壓器提供過驅動電壓。電荷泵還可用于電池反接保護電路，通過使用電荷泵輸出來控制外部 NMOS 晶體管。當器件必須在盡可能低的電源電壓下運行時，與傳統的反向電池阻斷二極管相比，該解決方案允許更低的最小電池電壓運行。

該器件可監視所有穩壓器輸出的欠壓和過壓、電池電壓和內部電源軌。第二個帶隙基準獨立于主帶隙基準，用于欠壓和過壓監控，以避免未檢測到主帶隙基準中的任何漂移。此外，還實施了穩壓器電流限制和溫度保護。

TPS65381A-Q1 器件具有監控和保護功能，包括：具有觸發和問答模式的看門狗、MCU 錯誤信號監控器、內部振蕩器上的時鐘監控、時鐘監控器上的自檢、非易失性存儲器上的循環冗余校驗 （CRC）、允許 MCU 觀察設備內部模擬和數字信號的診斷輸出引腳、 用于 MCU 的復位電路和輸出引腳，以及用于在檢測到的故障上禁用 safing-path 或外部功率級的使能驅動輸出。內置自檢 （BIST） 可在上電時自動監控器件功能。專用的 DIAGNOSTIC 狀態允許 MCU 檢查 TPS65381A-Q1 監控和保護功能。

TPS65381A-Q1 器件采用 32 引腳 HTSSOP PowerPAD 封裝。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度 1 級：-40°C 至 +125°C 環境工作溫度
  • 器件 HBM ESD 分類等級 H2
  • 器件 CDM ESD 分類等級 C3B
• Multirail Power Supply 支持等
  • TI Hercules? TMS570、C2000? 和各種功能安全架構微控制器
• 供應軌
  • 輸入電壓范圍：
    • 5.8 V 至 36 V（CAN、I/O、MCU 內核和傳感器電源穩壓器正常工作）
    • 4.5 V 至 5.8 V（3.3 V I/O 和 MCU 內核穩壓器正常工作）
  • 具有內部 FET 的 6V 異步開關模式預穩壓器，輸出電流為 1.3A
  • 5V （CAN） 電源電壓、帶內部 FET 的線性穩壓器、300mA 輸出電流
  • 3.3V 或 5V （MCU I/O） 電壓、具有內部 FET 的線性穩壓器、300mA 輸出電流
  • 具有外部 FET 的 0.8V 至 3.3V 可調（MCU 內核電壓）線性穩壓器控制器
  • 3.3V 至 9.5V 可調傳感器電源：具有內部 FET、100mA 輸出電流以及電源短路和接地短路保護的線性跟蹤穩壓器
  • 電荷泵：通常比電池電壓高 12 V
• 電源和系統監控
  • 對所有穩壓器輸出、電池電壓和內部電源進行獨立的欠壓和過壓監控
  • 用于穩壓器參考和電壓監控的獨立電壓參考。具有獨立帶隙基準和獨立電源輸入引腳的電壓監控電路
  • 對所有電壓監控進行自檢（上電期間和由外部 MCU 啟動上電后自動）
  • 所有電源均具有內部 FET，具有電流限制和過熱關斷保護
• 微控制器 （MCU） 接口
  • 看門狗：觸發模式（OPEN/CLOSE 窗口）或問答模式
  • MCU 錯誤信號監控器，適用于鎖步雙核 MCU，包括 Hercules? TMS570、C2000? 和各種使用脈寬調制 （PWM） 誤差輸出的功能安全架構 MCU
  • 用于執行設備自檢、診斷和外部互連檢查的 DIAGNOSTIC 狀態
  • SAFE 狀態，用于在檢測到錯誤事件時保護和系統
  • 用于內部振蕩器的 Clock Monitor
  • 模擬和數字關鍵電路的自檢，在每個器件通電時執行，或由 MCU 在診斷狀態下激活
  • 非易失存儲器、器件和配置寄存器上的 CRC
  • MCU 的復位電路和輸出引腳
  • 診斷輸出引腳允許 MCU 通過多路復用器觀察設備的內部模擬和數字信號
• 串行外設接口 （SPI）
  • 配置寄存器
  • Watchdog 問題與解答
  • 診斷狀態讀數
  • 符合 3.3V 和 5V 邏輯電平
• 使能驅動輸出，用于在檢測到系統故障時禁用 Safing-Path 或外部功率級
• 通過 IGNITION 引腳或 CAN WAKEUP 引腳喚醒
• 封裝：32 引腳 HTSSOP PowerPAD? IC 封裝

參數

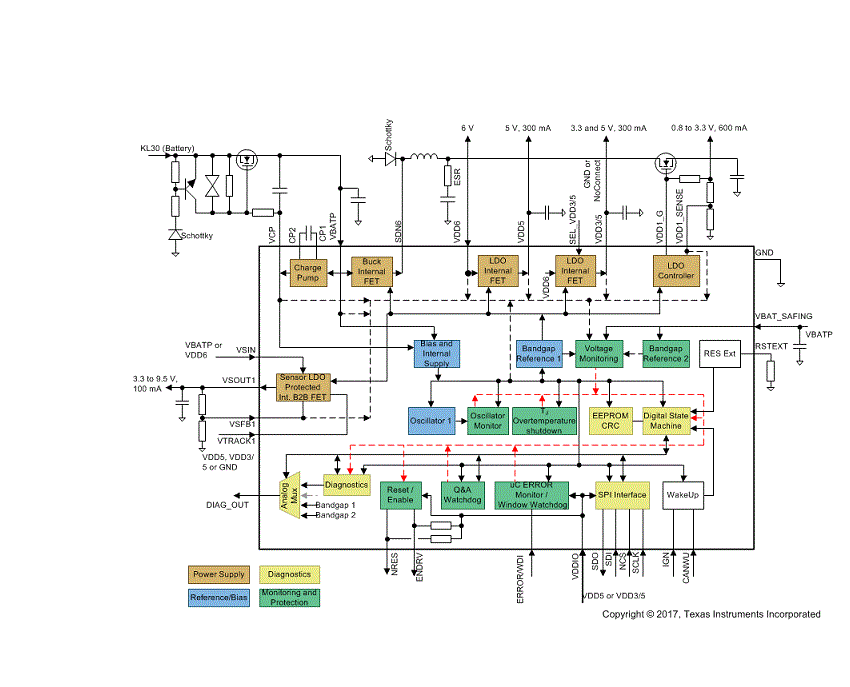

方框圖

1. 產品概述

• ?應用?：適用于Hercules? TMS570、ADAS（高級駕駛輔助系統）、懸掛系統、鐵路等。
• ?功能?：監控所有調節器輸出、電池電壓及內部供電軌的欠壓和過壓。使用獨立的帶隙基準進行欠壓和過壓監控，避免主帶隙基準漂移未被檢測。

2. 封裝與尺寸

• ?封裝類型?：HTSSOP（32引腳）
• ?尺寸?：11.00mm × 6.20mm

3. 典型應用

• ?電源軌?：包括VDD6（6V預調節器輸出）、VDD5（5V線性調節器）、VDD3/5（3.3V或5V線性調節器）、VDD1（0.8V至3.3V線性調節器）、VSOUT1（3.3V至9.5V線性調節器）。
• ?監控與保護?：集成電壓監控、過溫保護、電流限制等功能。

4. 引腳功能

• ?主要引腳?：
  • VBAT_SAFING：電池監控輸入，用于VMON和BG2功能。
  • VCP、CP1、CP2：電荷泵相關引腳。
  • DIAG_OUT：診斷輸出引腳，連接至MCU ADC和數字IO。
  • SPI接口引腳：包括NCS、SDI、SDO、SCLK等，用于與MCU通信。
  • ERROR/WDI：MCU錯誤信號輸入引腳，用于看門狗功能。
  • CANWU、IGN：CAN收發器和點火喚醒輸入引腳。
  • VSFB1、VSIN、VSOUT1：VSOUT1調節器反饋、輸入和輸出引腳。
  • VDD5、VDD3/5、VDDIO、VDD1：不同電壓軌的輸出引腳。

5. 電氣特性

• ?輸入電壓范圍?：VBATP和VBAT_SAFING為5.8V至34V。
• ?輸出電壓?：
  • VDD6：6V預調節器輸出。
  • VDD5：5V線性調節器輸出，精度±2%。
  • VDD3/5：可配置為3.3V或5V線性調節器輸出，精度±2%。
  • VDD1：0.8V至3.3V線性調節器輸出，通過外部電阻分壓器設置。
  • VSOUT1：3.3V至9.5V線性調節器輸出，可通過內部或外部反饋設置。
• ?過溫保護?：各調節器具有過溫保護功能，過溫時關閉相應調節器。
• ?電流限制?：各調節器具有電流限制功能，防止過流損壞。

6. 安全功能

• ? 電壓監控（VMON） ?：監控所有電源軌的欠壓和過壓，使用獨立的帶隙基準。
• ? 內置自測試（BIST） ?：包括模擬BIST（ABIST）和數字BIST（LBIST），用于診斷關鍵模擬和數字功能。
• ? 時鐘監控（LCMON） ?：監控外部時鐘信號，時鐘失效時進入待機狀態。
• ?看門狗定時器?：支持觸發模式和問答（Q&A）模式，監控MCU的狀態。
• ? MCU錯誤信號監控（MCU ESM） ?：監控MCU的錯誤信號，可選PWM模式或TMS570模式。

7. 通信接口

• ?SPI接口?：全雙工通信，支持命令讀寫，速度高達6Mbit/s。
• ?診斷MUX?：允許通過單個引腳（DIAG_OUT）訪問多個內部信號，用于診斷和監控。

8. 狀態機

• ?設備狀態?：包括待機狀態、重置狀態、診斷狀態、激活狀態和安全狀態。不同狀態間具有明確的轉換條件和優先級。

9. 應用考慮

• ?電容選擇?：需考慮電容的容值、電壓等級、溫度特性和壽命。
• ?保護電路?：VBATP和VBAT_SAFING引腳、IGN引腳等需反向保護和瞬態保護。
• ?布局布線?：注意PCB布局布線，減少寄生參數和干擾。

TPS65381A-Q1是一款高度集成的電源管理IC，適用于需要高可靠性和安全性的汽車和工業應用。它提供了全面的電源軌監控、保護和安全功能，通過SPI接口與MCU通信，易于集成和診斷。
