LP87524B/J/P-Q1 旨在滿足各種汽車電源應用中最新處理器和平臺的電源管理要求。該器件包含 4 個降壓 DC-DC 轉換器內核，配置為 4 個單相輸出。該設備由 I 控制^2^C 兼容串行接口和 BY 使能信號。

自動 PFM/PWM （AUTO 模式）作可在較寬的輸出電流范圍內最大限度地提高效率。LP87524B/J/P-Q1 支持遠程電壓感應，以補償穩壓器輸出和負載點 （POL） 之間的 IR 壓降，從而提高輸出電壓的精度。此外，開關時鐘可以強制到 PWM 模式，也可以與外部時鐘同步，以最大限度地減少干擾。
*附件：lp87524b-q1.pdf

LP87524B/J/P-Q1 器件支持負載電流測量，無需添加外部電流檢測電阻器。此外，LP87524B/J/P-Q1 支持可編程的啟動和關斷延遲以及同步序列以啟用信號。這些序列還可以包括 GPIO 信號，用于控制外部穩壓器、負載開關和處理器復位。在啟動和電壓變化期間，該器件控制輸出轉換速率，以最大限度地減少輸出電壓過沖和浪涌電流。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度 1 級：-40°C 至 +125°C 環境工作溫度
• 輸入電壓：2.8 V 至 5.5 V
• 輸出電壓：0.6 V 至 3.36 V
• 四個高效降壓 DC-DC 轉換器內核：
  • 總輸出電流高達 10 A
  • 輸出電壓轉換速率 3.8 mV/μs
• 4MHz 開關頻率
• 擴頻模式和相位交錯
• 可配置的通用 I/O （GPIO）
• 我^2^C 兼容接口，支持標準 （100 kHz）、快速 （400 kHz）、快速+ （1 MHz） 和高速 （3.4 MHz） 模式
• 具有可編程掩碼的中斷功能
• 可編程電源良好信號 （PGOOD）
• 輸出短路和過載保護
• 超溫警告和保護
• 過壓保護 （OVP） 和欠壓鎖定 （UVLO）

參數

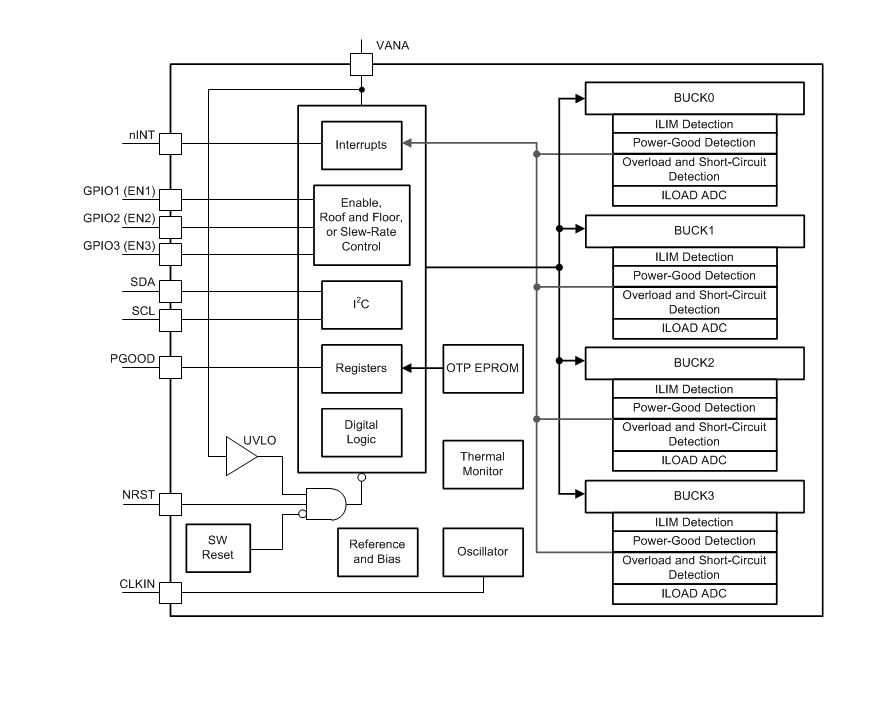

方框圖

1. 產品概述

• ?應用?：專為汽車應用設計，適用于車載信息娛樂系統、儀表盤、雷達和攝像頭等。
• ?特點?：
  • AEC-Q100資質，工作溫度范圍-40°C至+125°C。
  • 輸入電壓范圍2.8V至5.5V，輸出電壓范圍0.6V至3.36V。
  • 集成四個4-MHz同步降壓DC-DC轉換器，總輸出電流高達10A。
  • 支持I2C接口配置和控制，支持標準、快速、Fast+和高速模式。

2. 功能特性

• ?轉換效率?：高達90%以上，支持自動PFM/PWM模式切換以優化效率。
• ?保護功能?：包括過壓保護（OVP）、欠壓鎖定（UVLO）、過載保護、短路保護、熱警告和熱關斷。
• ?可編程特性?：輸出電壓、軟啟動時間、使能/禁用延遲等均可通過I2C接口編程。
• ?監控功能?：提供Power Good信號和可編程中斷功能。
• ?GPIO功能?：三個GPIO引腳，可配置為輸入、輸出或中斷源。

3. 封裝與尺寸

• ?封裝類型?：VQFN-HR（26引腳），帶熱焊盤。
• ?尺寸?：4.50mm x 4.00mm x 0.9mm（最大高度）。

4. 電氣特性

• ?輸出電壓精度?：±2%（典型值），包括電壓基準、負載和線性調整率。
• ?負載調整率?：在PWM模式下，負載從0到最大輸出電流變化時，輸出電壓變化±0.8%。
• ?線性調整率?：輸入電壓變化時，輸出電壓變化0.1%/V。
• ?開關頻率?：固定4MHz，可選擴頻模式以減少EMI。

5. 熱特性

• ?熱阻?：
  • θJA（結到環境）：34.6°C/W
  • θJC（頂）（結到殼）：16.5°C/W
  • θJB（結到板）：4.7°C/W

6. 應用電路

• ?典型應用?：四個單相位輸出配置，每個相位具有獨立的電感、輸出電容和反饋引腳。
• ?設計指南?：包括電感選擇、輸入/輸出電容選擇、布局布線建議等。

7. 軟件與編程

• ?I2C接口?：支持標準讀寫操作，具有自動遞增地址功能。
• ?寄存器映射?：提供了詳細的寄存器地址、位字段描述和默認值。
• ?編程示例?：如何通過I2C接口配置輸出電壓、使能/禁用調節器等。

8. 安全與診斷

• ?安全功能?：包括輸出過壓/欠壓保護、熱警告和熱關斷等。
• ?診斷功能?：通過I2C接口讀取狀態寄存器和中斷標志，監控電源系統的工作狀態。

9. 包裝與訂購信息

• ?包裝類型?：包括卷帶和托盤包裝。
• ?訂購信息?：提供了不同封裝和數量選項的訂購代碼。

LP87524B-Q1是一款高性能、高可靠性的汽車級電源管理IC，集成了四個同步降壓DC-DC轉換器，適用于需要高效率和靈活配置的電源管理應用。
