TPS68470 器件是一種先進的電源管理單元，可為緊湊型相機模塊 （CCM） 供電，為圖像傳感器生成時鐘，驅動用于閃光燈的雙 LED，并集成兩個用于通用指示燈的 LED 驅動器。TPS68470 能夠在 CCM 中生成所有需要的電源軌。

CORE 穩壓器是一種最先進的降壓轉換器，可用于圖像傳感器數字電源。LDO （LDO_ANA） 可用于圖像傳感器模擬電源。
*附件：tps68470.pdf

TPS68470 還具有一個高效升壓轉換器，可支持兩個 1A LED 閃光燈驅動器。LED 電流由穩壓的低側電流源控制。

TPS68470 還有其他 5 個 LDO。其中兩個可用于通用和傳感器 IO 電源電壓生成（LDO_IO 和 LDO_S_IO）。一個可以專用于 VCM 驅動器電源 （LDO_VCM）。其余兩個是輔助 LDO（LDO_AUX1 和 LDO_AUX2）。

特性

• 高效 Buck 轉換器
  • 輸出電流高達 500 mA
  • 輸出電壓可選：0.9 V 至 1.95 V
• 雙閃光燈 LED 驅動器
  • 高效升壓轉換器
    • 基于 LED Vf 的自適應輸出電壓調節
  • 低側 LED 電流驅動器
    • 兩個 1A 電流驅動器
    • LED 溫度監控
    • LED 開路/短路檢測/保護
    • 受控 LED 電流斜坡上升/下降
• 用于傳感器模擬電源的線性穩壓器
  • 輸出電壓可在 0.875V 至 3.1V 范圍內編程，步長為 17.8mV
  • 輸出電流高達 200 mA
• 用于 IO 電源的線性穩壓器
  • 輸出電壓可在 0.875V 至 3.1V 范圍內編程，步長為 17.8mV
  • 輸出電流高達 50 mA
• 用于 VCM （音圈電機） 驅動器電源的線性穩壓器
  • 輸出電壓可在 0.875V 至 3.1V 范圍內編程，步長為 17.8mV
  • 輸出電流高達 500 mA
• 用于輔助電源的線性穩壓器
  • 輸出電壓可在 0.875V 至 3.1V 范圍內編程，步長為 17.8mV
  • 輸出電流高達 150 mA
• 用于輔助電源的線性穩壓器
  • 輸出電壓可在 0.875V 至 3.1V 范圍內編程，步長為 17.8mV
  • 輸出電流高達 50 mA
• 用于傳感器 IO 電源的線性穩壓器
  • 輸出電壓可在 0.875V 至 3.1V 范圍內編程，步長為 17.8mV
  • 輸出電流高達 150 mA
• Clock Generation
  • 可編程 PLL
  • 晶體振蕩器
• 我^2^C 接口
• 7 個 GPIO
• 系統重置
• 工作溫度范圍：0°C 至 85°C
• 封裝高度為 0.625 mm 的 DSBGA

參數

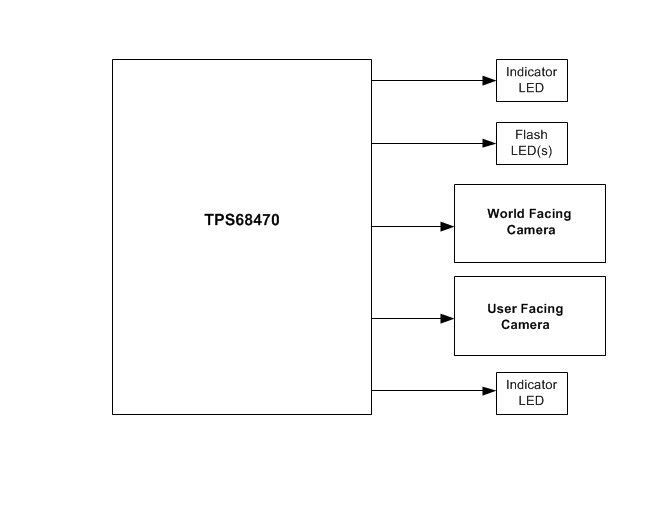

方框圖

1. 產品概述

• ?名稱?：TPS68470
• ?類型?：電源管理單元（PMU）與LED閃光燈驅動器
• ?應用?：緊湊型相機模塊（CCM）、智能手機、平板電腦等
• ?特性?：集成了高效率降壓轉換器、雙LED閃光燈驅動器、多個線性穩壓器（LDO）和時鐘生成器

2. 主要功能

• ?高效率降壓轉換器?：
  • 輸出電流高達500mA
  • 輸出電壓可調：0.9V至1.95V
• ?雙LED閃光燈驅動器?：
  • 高效率升壓轉換器
  • 自適應輸出電壓調節
  • 雙1A電流驅動器
• ? 線性穩壓器（LDO） ?：
  • 為傳感器模擬供電、IO供電、VCM（語音線圈電機）驅動、輔助電源等提供穩定電壓
  • 輸出電壓可編程，范圍：0.875V至3.1V
• ?時鐘生成?：
  • 可編程PLL
  • 晶體振蕩器

3. 接口與通信

• ?I2C接口?：支持設備配置和監控
• ?GPIO?：提供7個通用輸入輸出引腳，支持多種配置和功能

4. 保護功能

• ?過溫保護?：防止設備在過熱時損壞
• ?短路保護?：所有電壓調節器均具備短路保護功能
• ?LED溫度監測?：防止LED過熱，提供過熱警告和關斷功能
• ?LED開路/短路保護?：檢測LED故障并提供保護

5. 封裝與尺寸

• ?封裝類型?：56引腳DSBGA，高度0.625mm
• ?尺寸?：3.325mm x 2.930mm

6. 電氣特性

• ?工作溫度范圍?：0°C至85°C
• ?靜態電流?：在ACTIVE模式下，不同LDO和轉換器組合的靜態電流有所不同，最低可達65μA
• ?輸出電壓精度?：LDO輸出電壓精度±2%

7. 應用信息

• ?推薦元件?：提供了電感、電容、LED等元件的選型指南
• ?布局指南?：詳細的PCB布局建議，以確保最佳性能和穩定性

8. 文檔與支持

• ?相關文檔?：包括用戶指南、寄存器地圖、應用電路等
• ?社區資源?：可通過TI的E2E在線社區獲取技術支持

TPS68470是一款集成了多種電源管理功能和LED閃光燈驅動器的先進PMU，專為緊湊型相機模塊等應用設計，提供了高效的電源解決方案和靈活的LED控制。
