LM10524 是一款先進的 PMU，包含三個可配置的高效降壓穩壓器 用于提供可變電壓。該器件非常適合支持 SSD 的 ASIC 和 SOC 設計 和 Flash 驅動器。

LM10524 可以與 ASIC 協同運行，以優化電源電壓 低功耗條件，并通過 SPI 接口控制省電模式。
*附件：lm10524.pdf

特性

• 三個高效可編程降壓穩壓器
  • 具有低 R 的集成 FETDSON 系列
  • 降壓轉換器在相位偏移的情況下工作，以減小
    輸入電流紋波和電容器尺寸
  • 通過 SPI 接口實現可編程輸出電壓
  • 過壓和欠壓鎖定
  • 具有上電復位功能的自動內部軟啟動
  • 電流過載和熱關斷保護
  • PFM 模式可在輕負載條件下實現高效率
• 掉電數據保護可增強數據完整性
• Buck 1 上提供旁路模式
• 睡眠模式可在空閑時間節省電量
  • DEVSLP 函數
• SPI 可編程中斷比較器 （2.0V 至 4.0V）
• 適用于各種控制器的工廠可編程啟動時序控制
• 所有電壓軌的快速啟動時間約為 3.5ms 至 PWR_OK
• 穩壓器輸出上的快速關斷 / 有源放電

主要規格

• 寬范圍的單輸入軌：3.3 至 5.5V
• 可編程降壓穩壓器輸出：
  • 降壓 1：1.1V 至 3.6V;1.6 安培
  • 降壓 2：1.1V 至 3.6V;1 個
  • 降壓 3：0.7V 至 1.95V;2.5 安培
• ±3% 反饋電壓精度
• 效率高達 95% 的降壓穩壓器
• 2MHz 開關頻率，適用于更小的電感器
• 2.815mm、3.215mm、0.4mm 間距、46 bump 微型 SMD 封裝

參數

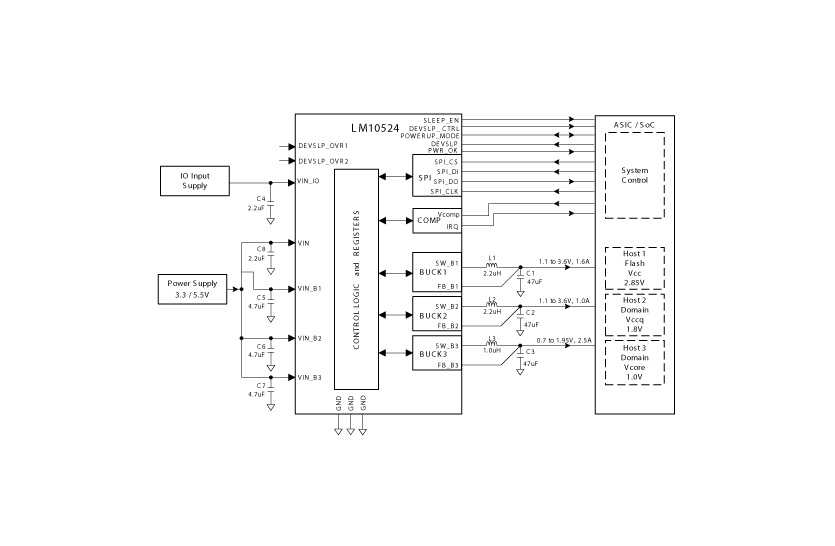

方框圖

1. 概述

LM10524 是一款先進的電源管理單元（PMU），集成了三個高度可配置的高效降壓（Buck）穩壓器，適用于 ASIC 和 SOC 設計，特別適用于 SSD 和閃存驅動器。它通過 SPI 接口進行編程，支持多種電源管理功能，如自動軟啟動、電源下數據保護、過流和過熱保護等。

2. 主要特點

• ?三個可編程降壓穩壓器?：
  • Buck1: 1.1V 至 3.6V，1.6A
  • Buck2: 1.1V 至 3.6V，1A
  • Buck3: 0.7V 至 1.95V，2.5A
• ?集成 FET?，具有低 RDS(ON)
• ?SPI 接口編程?：支持輸出電壓編程和中斷設置
• ?過壓和欠壓鎖定?：保護電路免受異常電壓影響
• ?自動內部軟啟動?：防止啟動時的電流沖擊
• ?電源下數據保護?：增強數據完整性
• ?高達 95% 的效率?
• ?2MHz 開關頻率?：允許使用小型電感器
• ?睡眠模式?：空閑時節省功耗

3. 應用

LM10524 專為固態硬盤（SSD）設計，也適用于需要高效、可編程電源管理的其他應用，如 ASIC 和 SOC 供電。

4. 電氣特性

• ?輸入電壓范圍?：3.3V 至 5.5V
• ?輸出電壓精度?：±3%
• ?開關頻率?：1.75MHz 至 2.3MHz
• ?效率?：高達 95%
• ?軟啟動時間?：約 3.5ms
• ?熱關斷保護?：防止過熱損壞

5. 功能描述

• ?降壓穩壓器?：每個 Buck 轉換器均采用電壓模式控制，具有同步整流功能，以提高效率。
• ?SPI 接口?：允許用戶通過編程配置輸出電壓、使能/禁用穩壓器、設置中斷閾值等。
• ?自動軟啟動?：限制啟動時的電流沖擊，保護電源和負載。
• ?過壓和欠壓鎖定?：監測輸入電壓，防止異常電壓對電路造成損害。
• ?睡眠模式?：通過 DEVSLP 引腳控制，降低空閑時的功耗。
• ?熱關斷?：監測芯片溫度，防止過熱。

6. 典型應用電路

數據手冊中提供了典型應用電路圖，展示了如何連接輸入電源、輸出濾波電容、電感以及 SPI 接口等。

7. PCB 布局建議

• ?最小化開關電流環面積?：將輸入和輸出電容靠近相應的引腳放置。
• ?最小化反饋引腳走線長度?：避免開關噪聲干擾反饋信號。
• ?單點接地?：所有模擬地連接在一起，然后連接到 GND 引腳。
• ?寬電源和地線?：減少電壓降，提高效率。

8. 封裝與訂購信息

LM10524 提供 46 凸點的微 SMD 封裝，具有 0.4mm 間距。數據手冊中提供了詳細的封裝尺寸、引腳分配和訂購信息。

9. 注意事項

• 在設計電路時，應遵守?cái)?shù)據手冊中提供的絕對最大額定值和推薦操作條件。
• 注意靜電放電保護，避免損壞器件。
• 在實際應用中，應根據具體需求選擇合適的外部組件，如電感器和電容器。
