金升陽FC-L40Y濾波器產品介紹

金升陽科技 ? 來源:金升陽科技 ? 2025-04-27 13:54 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

FC-L40Y型號產品屬于40A系列電源產品配套使用的接線式EMC輔助器,適配于工作電流小于40A的機殼電源產品(例如我司LMF3000-20Bxx系列的大電流機殼電源)。將FC-L40Y加裝在電源的前端,可以提高電源產品IEC/EN61000—4系列及CISPR32/EN55032標準的EMC性能。

01 產品優勢

1)高共差模插入損耗

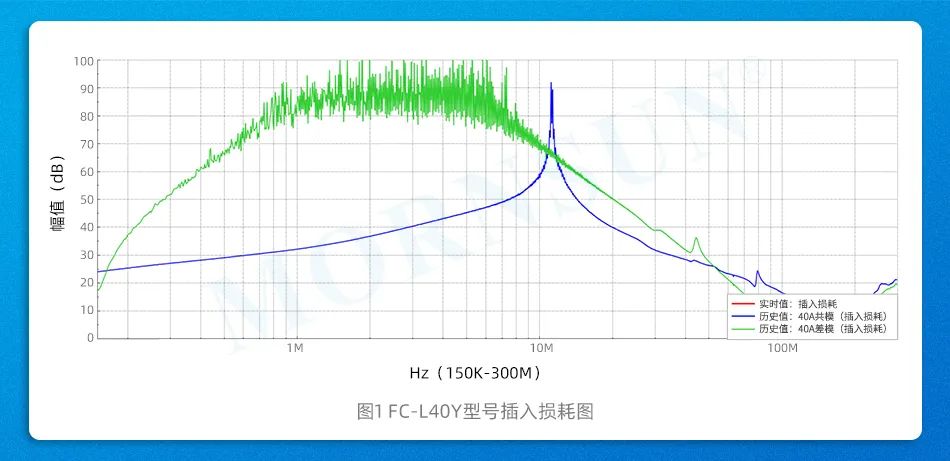

①共模、差模插入損耗帶寬較寬,CM抑制能力最高可達80dB@1MHz,DM則可達到75dB@13MHz。


2)高浪涌抑制能力

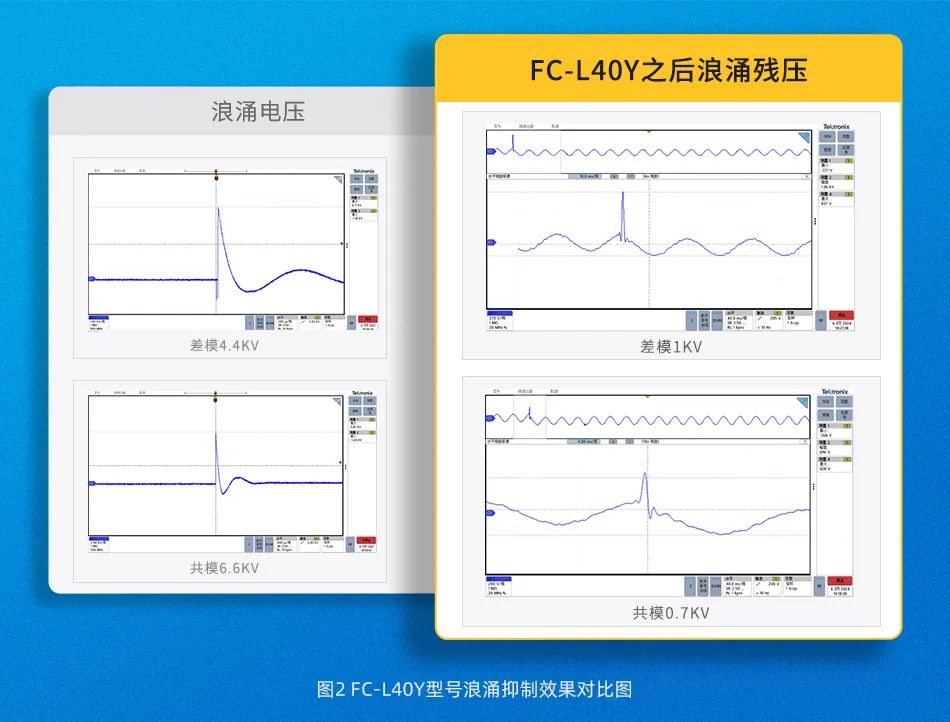

濾波器配套電源可有效抑制浪涌,以我司產品為例,配套我司LMF3000-20Bxx系列機殼電源的實測浪涌抑制能力見下圖:差模浪涌從配套前的4.4kV降至1kV,共模浪涌從配套前的6.6kV降至0.7kV。


3)EMI抑制效果

該濾波器配套40A以內大電流機殼電源使用,能有效提升EMI抑制效果。以我司的40A以內大電流機殼電源產品(LMF3000-20Bxx系列)為例,實測得出EMI抑制效果如下:

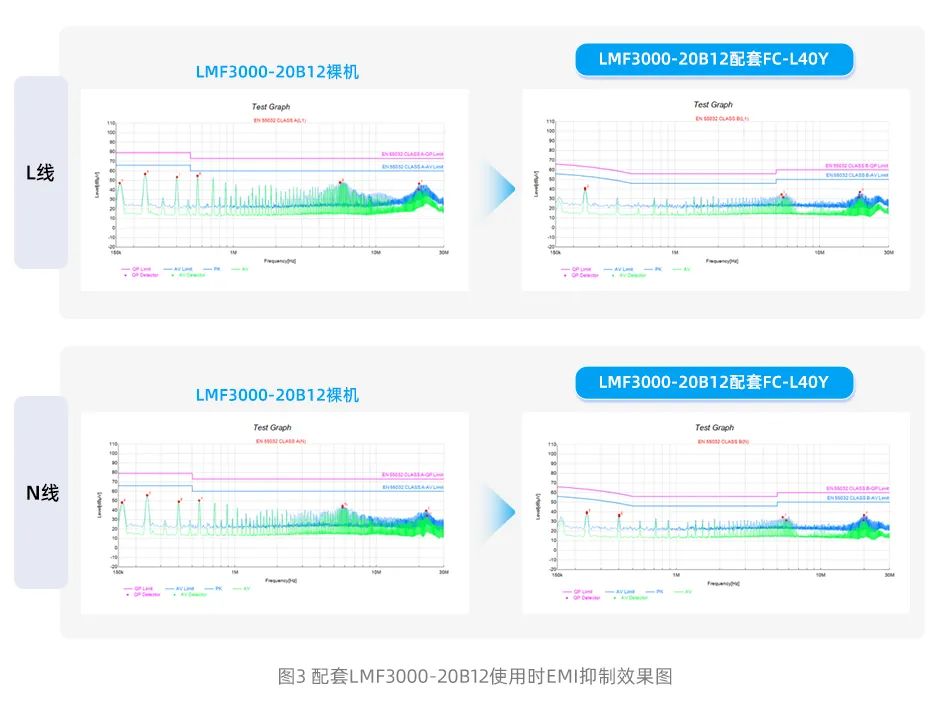

①LMF3000-20B12配套FC-L40Y測試能滿足Class B,余量有13dB以上。

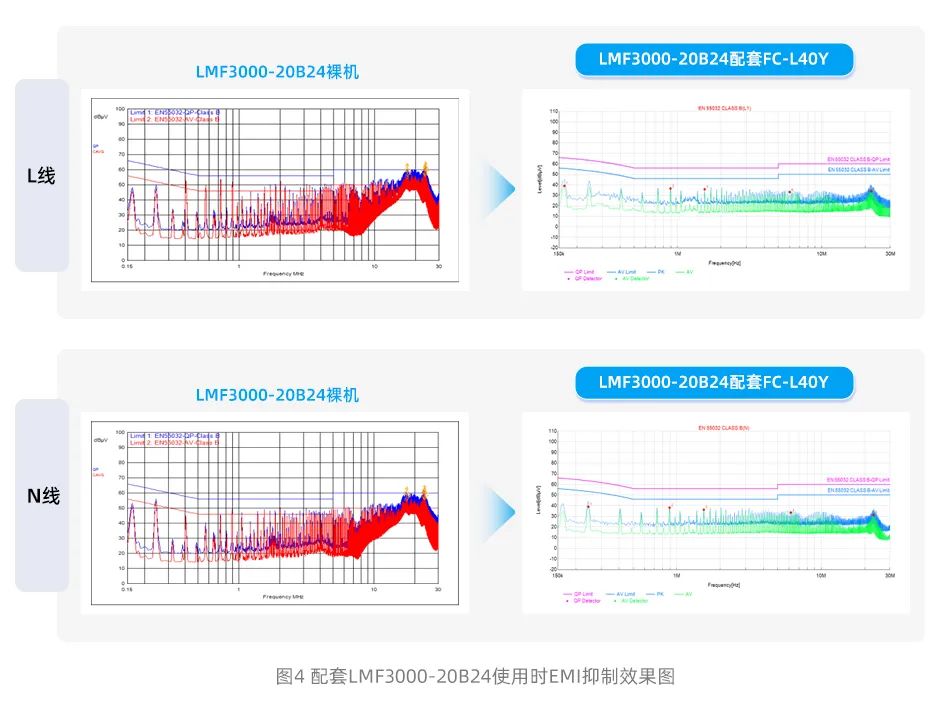

②LMF3000-20B24配套FC-L40Y測試能滿足Class B,余量有8dB以上。

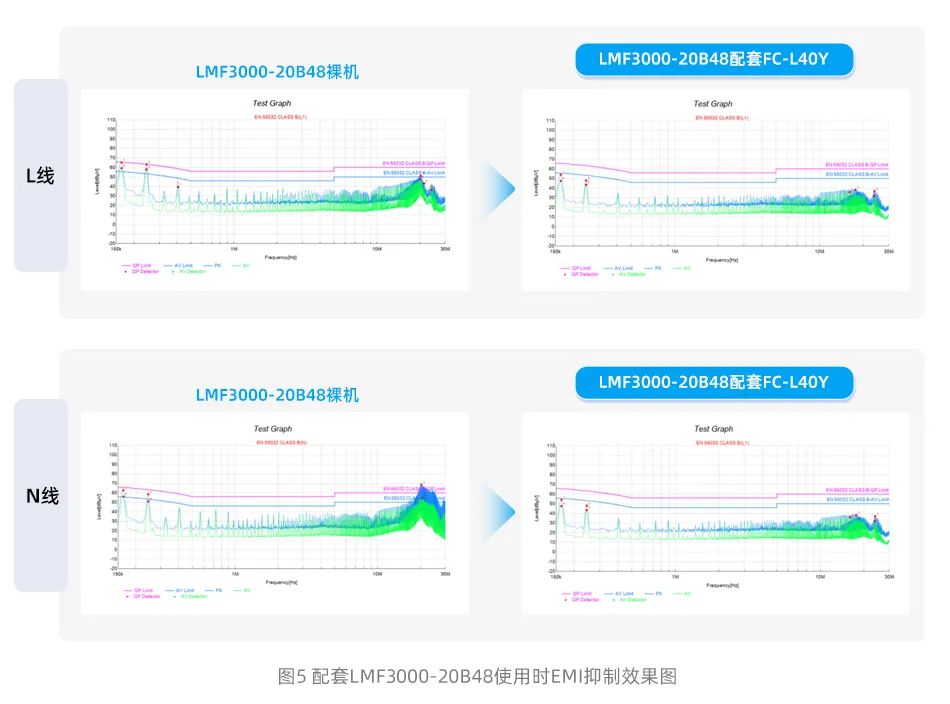

③LMF3000-20B48配套FC-L40Y測試能滿足Class B,余量有8dB以上。


(4)符合安規標準

FC-L40Y符合安規標準EN62368,具有CE、UKCA認證

02產品應用

FC-L40Y配套金升陽AC/DC大機殼LMF3000-20Bxx系列電源,廣泛應用于工控、LED、路燈控制、安防、通訊、智能家居

03產品特點

· 高共差模抑制能力(插入損耗 CM>80dB@1MHz;DM>75dB@13MHz)

· 高浪涌抑制能力(可抑制浪涌線對線:±4KV;線對地:±6KV)

· 寬范圍工作電壓(0~305VAC / 0~430VDC)

· 工作電流大,可兼容工作電流40A以內的產品使用

· 元器件滿足國產一類標準

· 符合安規標準EN62368/5000m
