TPS658643 為手持設備提供易于使用、完全集成的解決方案，將多個穩壓電源、系統管理和顯示功能集成到一個小型 包。內部寄存器具有一組完整的狀態信息，可實現輕松診斷和主機控制的故障情況處理。
*附件：tps658643.pdf

特性

• 集成電源
  • 3 個可編程降壓轉換器
    • 軟件控制的使能 / 強制 PWM 模式
    • 自動省電模式
    • 最大 1.5A 輸出（SM0 和 SM2）最大 2.A 輸出 （SM1）
  • 11 個可編程通用 LDO
    • 7 個輸出電壓為 1.25V 至 3.3V
    • 2 個輸出電壓為 0.725V 至 1.5V 或 1.25V 至 2.586V（工廠可編程）
    • 1 個“始終開啟”端口，輸出電壓為 1.25V 至 3.3V
    • 1 個輸出電壓為 1.7V–2.475V
• 顯示支持功能
  • 3 個 PWM 輸出，具有可編程頻率和占空比
  • 雙 RGB LED 驅動器
• 主機接口
  • I2C 總線
  • 具有可屏蔽中斷的中斷控制器
  • GPIO 控制 （4）
• 系統管理
  • 所有電源輸出的電源良好監控
  • 軟件重置功能
  • 硬件開/關和重啟控制
  • 實時計數器
  • 具有 3 種工作模式的 11 通道 ADC
    • 單次轉換
    • 峰值檢測
    • 平均

參數

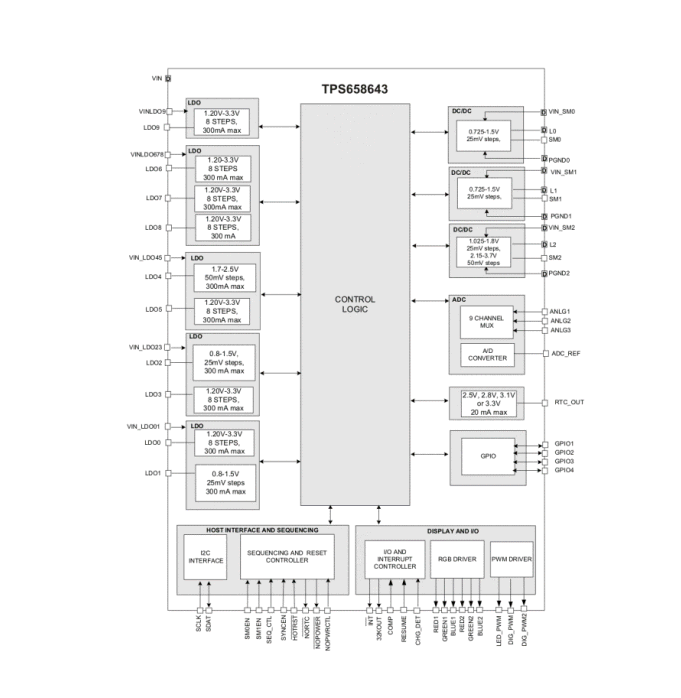

方框圖

1. 引言

• ?產品概述?：TPS658643是一款先進的電源管理單元（PMU），專為手持設備設計，集成了多個受監管的電源、系統管理和顯示功能。
• ?主要應用?：適用于平板電腦、上網本、智能手機、便攜式導航設備和便攜式媒體播放器等。

2. 主要特性

• ?集成電源供應?：
  • 3個可編程降壓轉換器，最大輸出分別為1.5A（SM0和SM2）和2A（SM1）。
  • 11個可編程通用低壓差線性穩壓器（LDO），輸出電壓范圍廣泛。
• ?顯示支持功能?：
  • 3個PWM輸出，具有可編程頻率和占空比。
  • 雙RGB LED驅動器。
• ?主機接口?：
  • I2C總線接口。
  • 中斷控制器，支持可屏蔽中斷。
  • 4個GPIO控制引腳。
• ?系統管理?：
  • 所有電源輸出的電源良好監測。
  • 軟件復位功能。
  • 硬件開關機和重啟控制。
• ?其他功能?：
  • 11通道模數轉換器（ADC），支持單次轉換、軟件控制啟用/強制PWM模式、峰值檢測和自動省電模式。
  • 實時計數器。

3. 封裝與訂購信息

• ?封裝類型?：NFBGA（無鉛微星球柵格陣列），169引腳。
• ?訂購狀態?：活躍（Active），推薦用于新設計。
• ?環保信息?：符合RoHS標準，綠色產品。

4. 機械包裝和訂購信息

• 提供了詳細的封裝尺寸、引腳排列、卷帶和卷盤尺寸等信息，以便于制造和組裝。
