一、電壓跟隨器

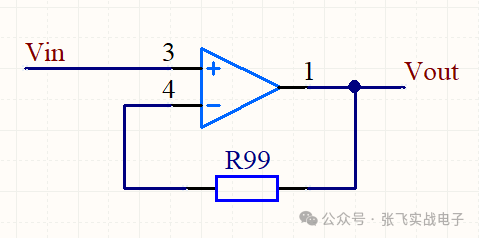

電壓跟隨器，電路圖如下：

電路分析：

（本文所有的運放電路分析， V+ 表示運放同向輸入端的電壓，V- 表示反向輸入端的電壓 。）

1.1 電壓跟隨器反饋電阻需不需要？

在上面的電壓跟隨器示例中，我畫上了一個反饋電阻 R99，大家在學習的運放的時候，可能很多地方也會提一下這個反饋電阻，很多地方會說可加可不加，效果一樣。

電阻需不需要加：

但是本文這里個人建議使用電壓跟隨的的時候反饋電阻要加上！

至于原因，簡單來說就是可以防止干擾，讓電路更穩定。

電阻需要加多大：

幾百歐姆 到 10K 之內。

二、反向比例電路

2.1 反向比例基本電路

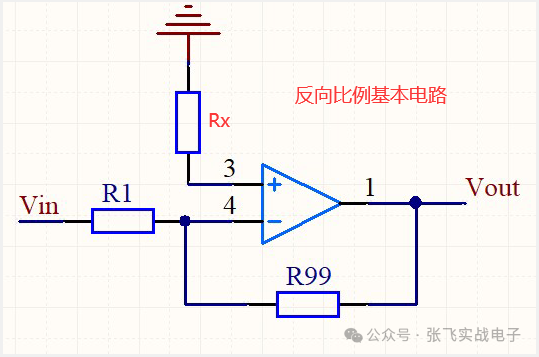

最簡單的反向比例運放電路，如下圖：

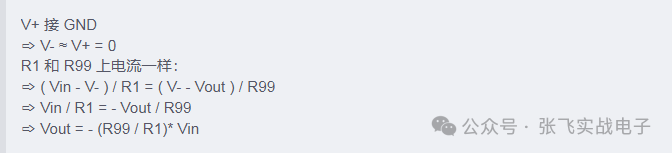

分析：

運放的對稱性說明

在上圖中有一個 Rx 稱之為直流平衡電阻， 實際設計的時候電阻大小應滿足公式：

Rx = R1 // R99

簡單來說為了使內部的差分放大器盡量處于平衡狀態，提高電路的共模抑制比和減小零漂。

所以在本文后面電路的介紹時候，都會按照這個原則。

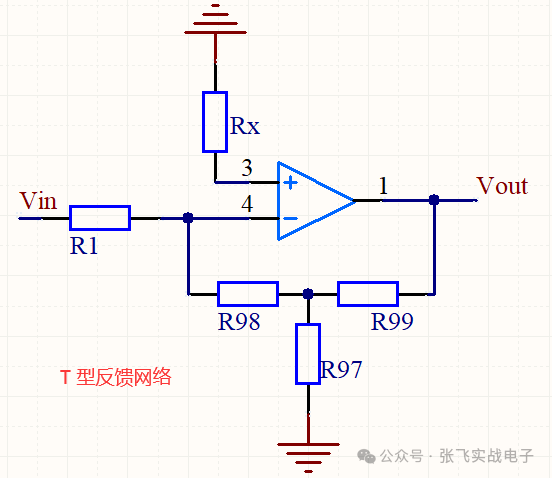

2.2 T型反饋網絡

其實 T 型反饋和上面反向比例基本電路一樣，只不過多加了一個簡單電路分析的工作而已，這個以前在筆記本上，那也記錄一下把。

分析：

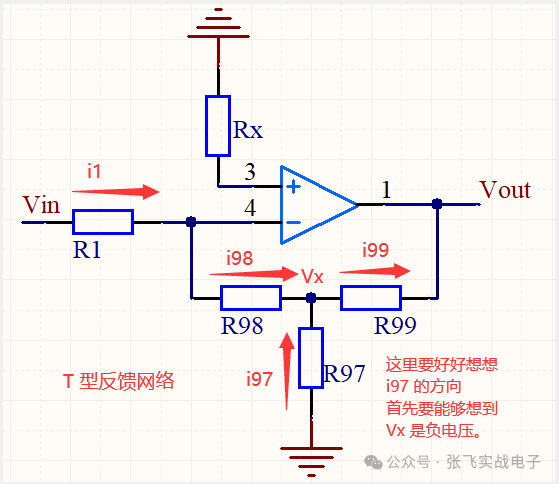

這個電路有必要把電流流向標注一下，如下圖：

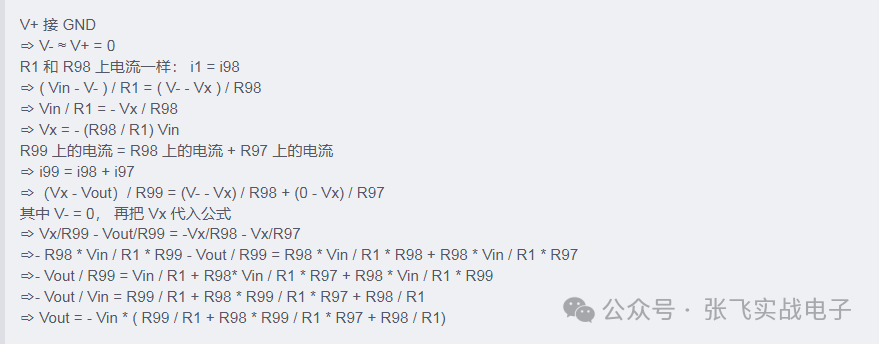

算死我了 = =！后面的電路不這么算了，直接給出最終結果把，因為很多都是經典的電路，自己不需要過多的算，大家應用起來也能找到最終的公式。

上面的分析我只是用了一種計算方式，這里推薦一篇博文，關于 T 型反饋網絡的計算方法：

運算放大器的應用之：T形電阻網絡公式的三種推導方法

T 型反饋網絡的用途：

為了避免一味的增加反饋電阻而導致的干擾，使用 T 型網絡可以在不增加反饋電阻的情況下保證放大倍數，其實就是增加放大倍數的另外一種辦法，增加反饋電流。

三、同向比例電路

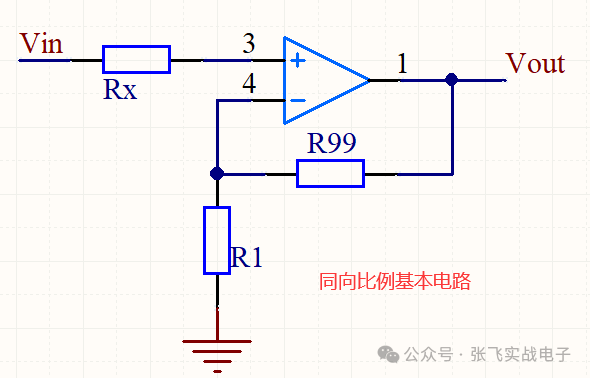

同向比例電路也是比較簡單的常用的基本電路之一，電路如下：

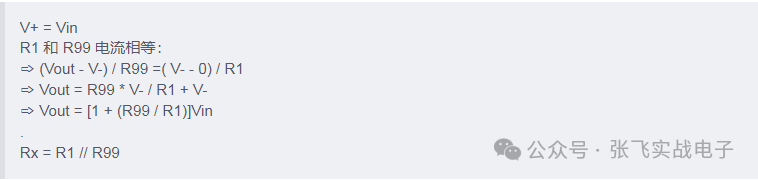

分析：

3.1 同向比例與反向比例的對比

既然同向比例運算電路也值么好算，而且還不用取反，那么為什么還需要反向比例運放電路呢？

這就不得不說一下他們各自的特點：

同向比例電路的優點：

輸入阻抗高，對輸入信號的干擾很小，信號源內阻的影響基本上可以忽略不計，典型應用作為電壓跟隨器使用

缺點：

容易產生自激振蕩，輸入端有一定的共模電壓，這個共模電壓是我們不想要的，使用時候需要運放具有較高的共模抑制比。

反向比例電路的優點：

輸入電壓為零，因為運放輸入的共模電壓越小越好，反向比例只存在差模信號，抗干擾能力強 。

缺點：

輸入阻抗小，那么信號源的內阻就不能忽略。

當需要較大的放大倍數時，在反饋電阻不變的情況下（因為反饋電阻也不是越大越好）輸入電阻就要選擇的更小，信號源的內阻就越不能忽略，對輸出的影響就越大。

四、加減運算電路

上面幾個電路是運放最基礎最常用的電路，接下來也是一些常用電路，但是博主自己一般來說用得都比較少，所以我們這里目前只做基礎記錄，后期用到的時候再來詳細的分析。

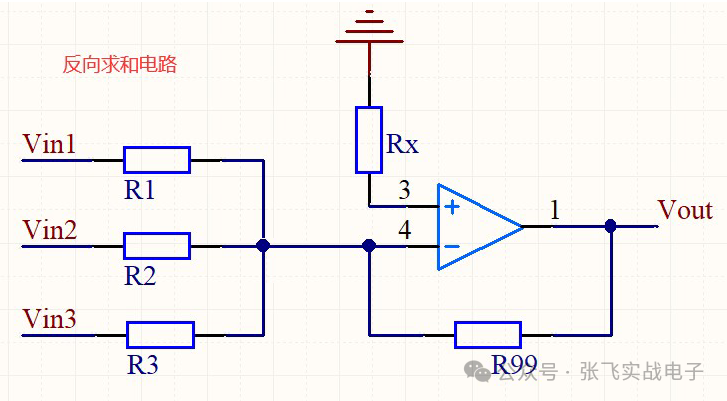

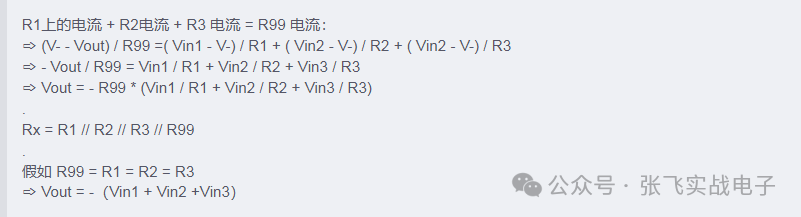

4.1 反向求和電路

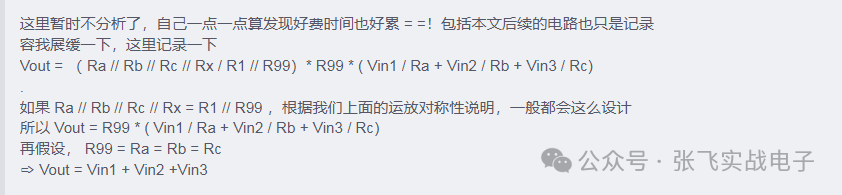

分析：

4.2 同向求和電路

分析：

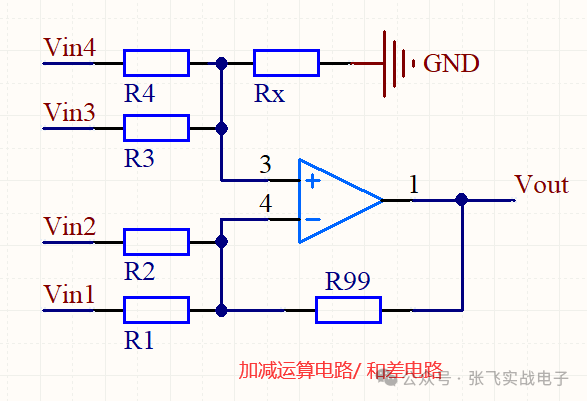

4.3 加減電路

既然上面有加法，減法，下面看一個加減法在一起的電路：

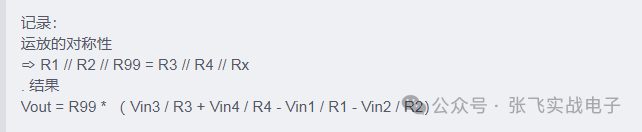

分析：

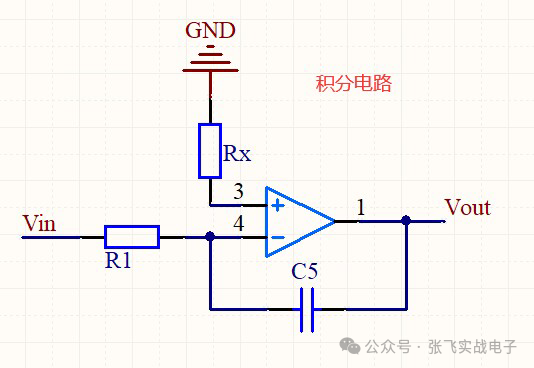

五、積分電路

積分電路其實很有用途，以后還回來詳細的補充說明，本次就先淺淺記錄一下：

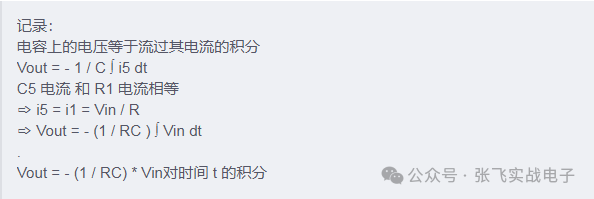

分析：

積分電路的用途：

將方波變成三角波

去除高頻干擾

移相

在模數轉換中，將電壓量變?yōu)闀r間量

在使用積分電路的時候，為了防止低頻信號增益過高，常在電容上并聯一個電阻。

六、微分電路

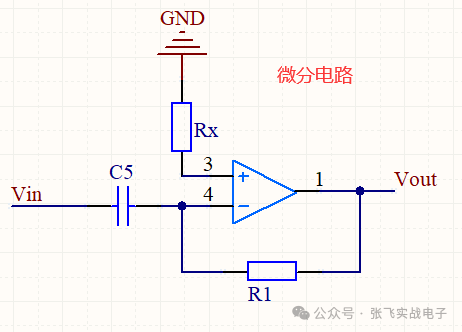

微分電路就是把積分電路的 RC 調換位置：

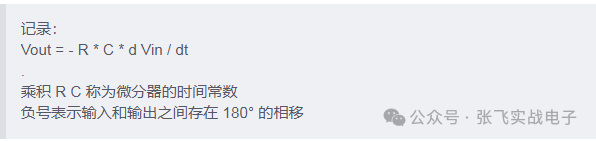

分析：

說明：

微分電路對高頻噪聲特別敏感

微分電路的用途：

微分電路可把矩形波轉換為尖脈沖波，主要用于脈沖電路、模擬計算機和測量儀器中。

結語

本文也算是把老早筆記本上記錄的一些常用運放電路給記錄了一下，也加上了一些細節說明。

因為時間和精力問題，后面的一些電路主要以記錄為主，也沒有真正的去研究計算，前面的一些電路我真的是用筆在草稿紙上一點一點算的，累死我了 = =！

經?？次椅恼碌男』锇槎贾溃业奈恼聲S著自己新發現或者新認知保持著更新。

那么本文就暫時到這里把，謝謝大家！
