TPS65735 用于主動快門 3D 眼鏡的電源管理 IC數據手冊
TPS65735 設備是用于活動的電源管理單元 （PMU） 快門 3D 眼鏡由集成電源路徑、線性充電器、LDO、升壓轉換器、 以及全 H 橋模擬開關，用于一對主動快門中的左右快門作 3D 眼鏡。除了功率器件外，典型的 3D 眼鏡系統還包含 微控制器和通信前端（IR、RF 或其他）來處理 通信和同步作以及 3D 電視。
*附件：tps65735.pdf
特性
- 線性充電器
- 用于外部模塊（微控制器、RF 模塊、IR 模塊）的低壓差穩壓器 （LDO） 電源
- LDO 連續輸出電流高達 30 mA
- 升壓轉換器
- 可調輸出電壓：8 V 至 16 V
- 升壓輸出內部連接到 H 橋
模擬開關
- 全 H 橋模擬開關
- 由外部微控制器控制以進行
系統作
- 由外部微控制器控制以進行
- 用于分壓電池電壓
的輸出引腳，用于 MCU 的 ADC 或比較器輸入
參數

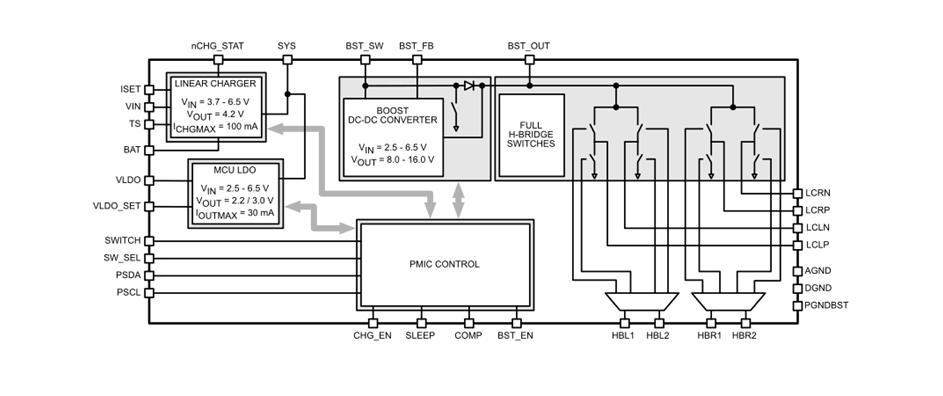

方框圖
1. 產品概述
- ?型號?：TPS65735
- ?類型?：電源管理單元（PMU），專為3D快門眼鏡設計
- ?功能?：集成電源路徑、線性充電器、LDO、升壓轉換器（Boost Converter）和全H橋模擬開關
2. 主要特性
- ?線性充電器?：支持三階段充電（預充、快充、充電終止）
- ?升壓轉換器?：輸出電壓可調（8V至16V），內部連接到H橋
- ?全H橋模擬開關?：控制左右快門操作，LED電流源用于電源良好和充電指示
- ?LDO?：為外部模塊（如MCU、RF模塊、IR模塊）供電，連續輸出電流高達30mA
- ?NTC熱敏電阻監控?：支持電池溫度監測
3. 應用
- ?主要應用?：3D快門眼鏡
4. 功能描述
- ?系統操作?：支持推按鈕和滑動開關兩種系統操作模式
- ?電池充電管理?：包括電池檢測、預充、快充、充電終止和再充電功能
- ?LDO操作?：輸出電壓可調（2.2V或3.0V），具備內部電流限制功能
- ?升壓轉換器操作?：異步設計，支持輕載應用，具備熱關斷功能
- ?H橋開關控制?：由外部微控制器控制，實現四種開關狀態（打開、正充電、負充電、接地）
5. 電氣特性
- ?輸入電壓范圍?：VIN為3.7V至28V，BAT為2.5V至6.4V
- ?輸出特性?：
- LDO最大輸出電流：30mA
- 升壓轉換器最大輸出電流：200mA
- 充電電流可調：通過外部電阻設置，最大支持100mA
- ?熱關斷?：升壓轉換器熱關斷溫度為105°C，LDO熱關斷溫度為140°C
6. 封裝與訂購信息
- ?封裝類型?：32引腳VSON無鉛封裝，尺寸為4mm x 4mm
- ?訂購信息?：提供了詳細的訂購信息和包裝材料信息
7. 布局與電源建議
- ?布局指南?：強調輸入電容、輸出電容、電感和反饋引腳的放置，以減少噪聲和提高性能
- ?電源建議?：包括VIN、SYS、BAT和VLDO引腳的電容選擇建議
8. 社區資源與支持
- 提供TI社區資源鏈接，包括E2E在線社區和設計支持工具
9. 注意事項
