概述
AD6688 是一款 1.2 GHz 帶寬、混合信號、直接射頻 (RF) 采樣接收器。它包括兩個 14 位 3.0 GSPS 模數轉換器 (ADC) 以及眾多由四個寬帶數字下變頻器 (DDC) 組成的數字信號處理模塊。AD6688 具有片內緩沖器和采樣保持電路，確保實現較低的功耗、較小的封裝尺寸和出色的易用性。該產品經過專門設計，支持那些可對高達 5 GHz 帶寬的模擬信號進行直接采樣的通信應用場合。ADC 輸入的 3 dB 帶寬大于 9 GHz。AD6688 經過了全面優化，采用小巧緊湊的封裝，可以提供寬泛的輸入帶寬、快速的采樣速率、卓越的線性度以及較低的功耗。
數據表：*附件：AD6688 RF分集和1.2GHz BW觀察接收器技術手冊.pdf

雙通道 ADC 內核采用具有集成式輸出糾錯邏輯的多級差分流水線架構。每個 ADC 都配備了寬泛的帶寬輸入，支持各種用戶可選的輸入范圍。集成基準電壓源簡化了設計考慮事項。模擬輸入和時鐘信號是差分輸入。ADC 數據輸出通過交叉復用器從內部連接到四個 DDC。每個 DDC 包括多達五個級聯信號處理級：48 位數控振蕩器 (NCO) 以及多達四個半帶抽取濾波器。NCO 允許在通用輸入/輸出 (GPIO) 引腳上選擇預置頻段（最多可以選擇三個頻段）。通過 SPI 可編程配置文件，可以在多個 DDC 模式之間選擇 AD6688 的操作。

除了 DDC 模塊外，AD6688 還配備了其他多種功能以簡化通信接收器中的自動增益控制 (AGC) 功能。通過使用 ADC 的寄存器 0x0245 中的快速檢測控制位，可編程閾值檢測器可以監測傳入信號的功率。如果輸入信號電平超過可編程閾值，快速檢測指示器會變高。由于此閾值指示器具有較低的延遲，用戶可以迅速調低系統增益，從而避免 ADC 輸入處出現超范圍狀態。除了快速檢測輸出功能外，AD6688 還具有信號監測能力。信號監測模塊提供正由 ADC 數字化的信號的附加信息。

用戶可以根據 DDC 配置和接收邏輯器件的可接受線速，在各種單線、雙線、四線和六線配置中配置基于子類 1 JESD204B 的高速串行化輸出。此外，還通過 SYSREF± 和 SYNCINB± 輸入引腳支持多器件同步。

AD6688 還提供了靈活的功耗減低選項，可以在必要時大幅度降低功耗。所有這些功能均可通過一個 3 線串口接口 (SPI) 進行編程。

AD6688 提供不含鉛的 196 球狀引腳 BGA 封裝，可以在 ?40°C 至 +85°C 的環境溫度范圍內工作。

產品亮點

1. 寬泛的全功率帶寬支持對高達 9GHz（-3dB 點）的信號進行 IF 采樣。
2. 四個集成寬帶抽取濾波器和 NCO 模塊支持多頻段接收器。
3. 通過 GPIO 引腳進行快速的 NCO 切換
4. 靈活的 SPI 接口控制多種不同的產品特性和功能，以滿足特定的系統要求。
5. 可編程的快速超范圍檢測和信號監測。
6. 用于系統熱量管理的片內溫度二極管。
7. 12mm x 12mm 196 引腳 BGA 封裝

應用

• 分集多頻段、多模數字接收器
• 3G/4G、TD-SCDMA、W-CDMA、GSM、LTE、LTE-A
• DOCSIS 3.0 CMTS 上行接收路徑
• HFC 數字反向路徑接收器

特性

• JESD204B（子類 1）編碼串行數字輸出
  • 支持每線高達 16 Gbps 的線速
• 3 GSPS 時每通道的總功率為 1.7 W（默認設置）
• ?2 dBFS 幅度、2.6 GHz 輸入時的性能
  • SFDR = 70 dBFS
  • NSD = ?148.0 dBFS/Hz
• ?9 dBFS 幅度、2.6 GHz 輸入時的性能
  • SFDR = 75 dBFS
  • NSD = ?151.4 dBFS/Hz
• 集成式輸入緩沖器
• 噪聲密度 = ?152.0 dBFS/Hz
• 0.975 V、1.9 V 和 2.5 V 直流電源供電
• 9 GHz 模擬輸入全功率帶寬 (?3 dB)
• 用于高效 AGC 實施的幅度檢測位
• 每個通道具有 2 個集成式寬帶數字處理器
  • 48 位 NCO
  • 4 個級聯半帶濾波器
• 相位相干 NCO 切換
  • 提供多達 4 個通道
• 串口控制
  • 具有除以 2 和除以 4 選項的整數時鐘
  • 靈活的 JESD204B 線配置
• 片內抖動
  框圖

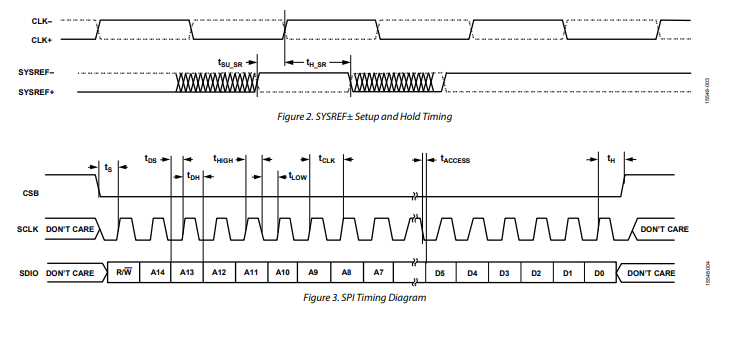

  時序圖

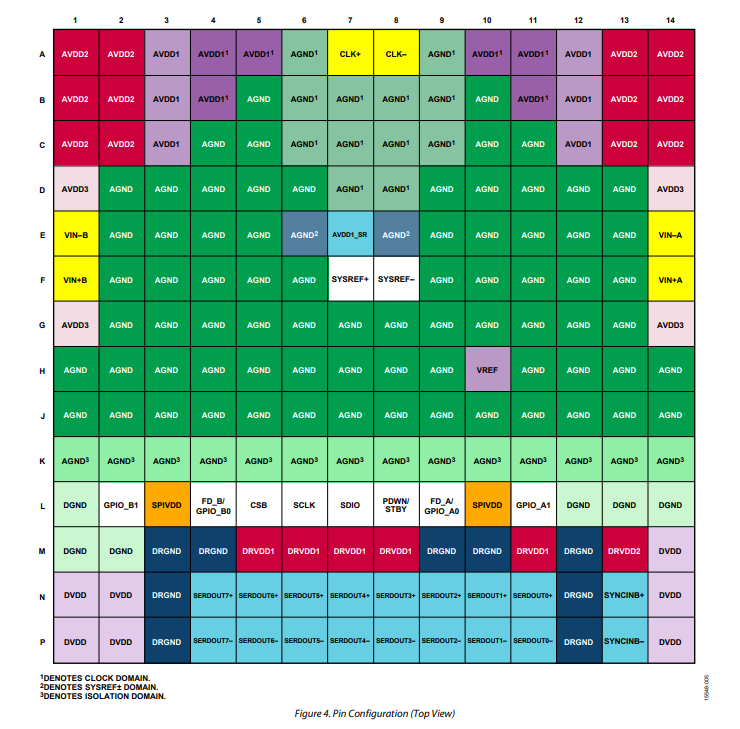

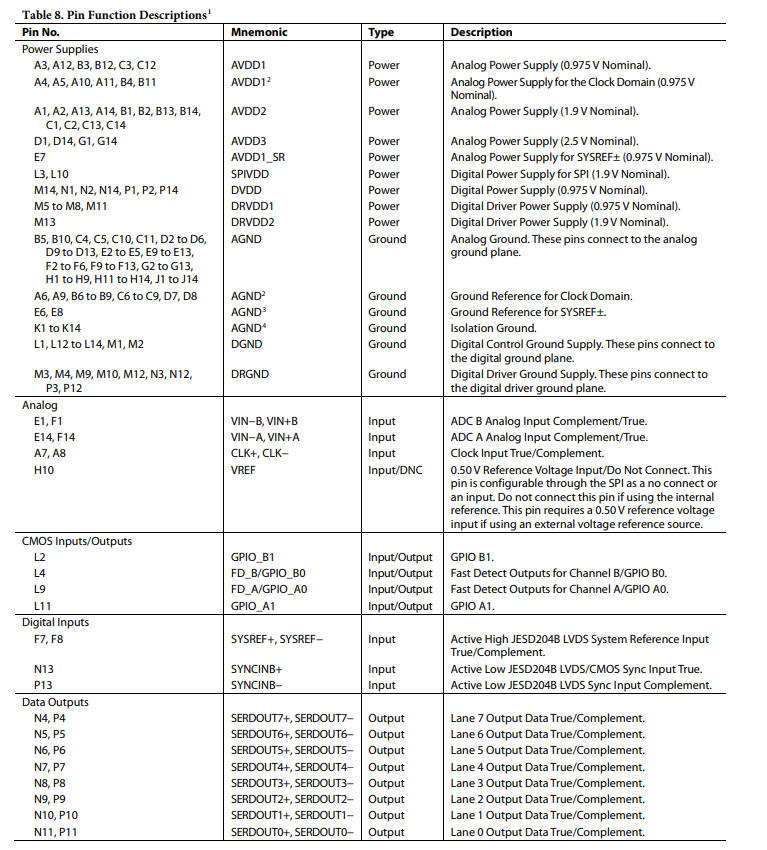

引腳配置描述

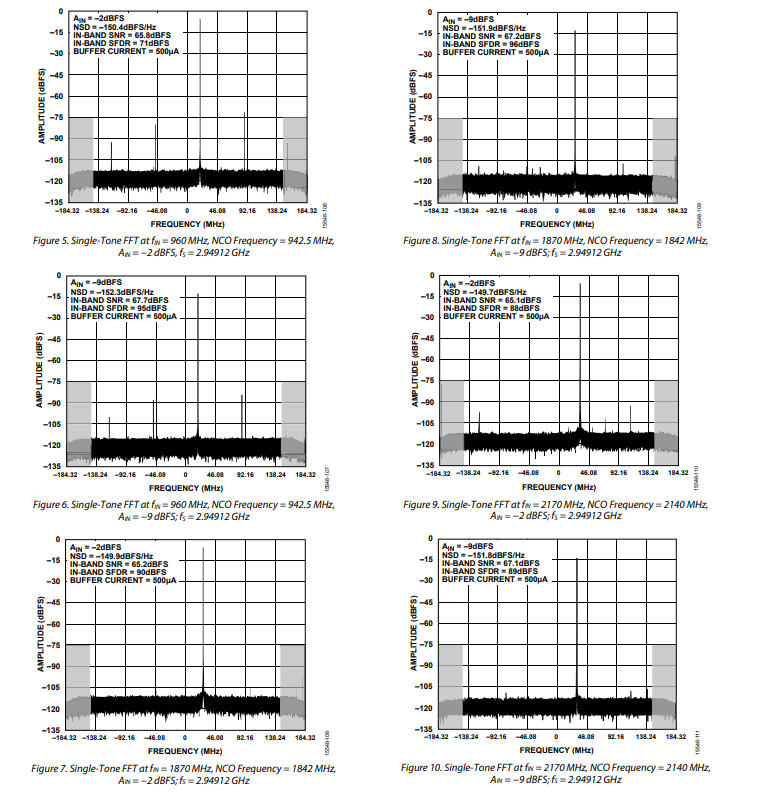

典型性能特征

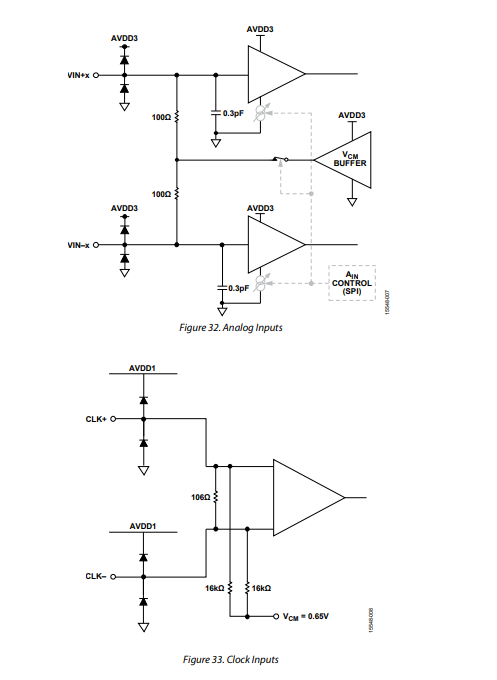

等效電路
