TPS65920 和 TPS65930 器件是用于 OMAP 和其他移動應用的電源管理 IC。這些器件包括電源管理、通用串行總線 （USB） 高速 （HS） 收發器、發光二極管 （LED） 驅動器、模數轉換器 （ADC）、實時時鐘 （RTC） 和嵌入式電源控制 （EPC）。此外，該TPS65930還包括一個完整的音頻編解碼器，帶有兩個數模轉換器 （DAC） 和兩個 ADC，用于實現雙語音通道，以及一個立體聲下行鏈路通道，可通過多種格式互連聲音 （I2S）/時分多路復用 （TDM） 接口播放所有標準音頻采樣率。
*附件：tps65930.pdf

這些優化的器件支持 OMAP 應用處理器的電源和外設要求。這些器件的電源部分包含三個降壓轉換器，其中兩個可通過專用的 SmartReflex 3 類接口控制、多個低壓差 （LDO） 穩壓器、一個用于管理 OMAP 電源定序要求的 EPC，以及一個 RTC 和備份模塊。當主電源不存在時，RTC 可以由備用電池供電，并且這些設備包括一個紐扣電池充電器，可根據需要為備用電池充電。

USB 模塊提供 HS 2.0 OTG 收發器，適合直接連接到 OMAP UTMI+ 低引腳接口 （ULPI），帶有集成電荷泵，完全支持車載套件 CEA-936A 規范。一個 ADC 用于監控進入器件的信號，例如電源電壓，并提供兩個額外的外部 ADC 輸入供系統使用。

這些器件提供驅動電路，為兩個 LED 電路供電，這些電路可以照亮面板或提供用戶指示燈。驅動器還提供脈寬調制 （PWM） 電路，以控制 LED 的照明水平。鍵盤接口實現了內置掃描算法，以解碼基于硬件的按鍵并減少軟件使用，并具有多個額外的通用輸入/輸出設備 （GPIO），當配置為輸入時，這些設備可用作中斷。

特性

• 權力：
  • 3 個高效降壓轉換器
  • 四個用于時鐘和外設的外部線性 LDO
  • SmartReflex 動態電壓管理
• 音頻（僅限 TPS65930 設備）：
  • 差分輸入主麥克風
  • 單聲道輔助/FM 輸入
  • 用于 D 類（立體聲）的外部預驅動器
  • TDM 接口
  • 自動液位控制 （ALC）
  • 數字和模擬混音
  • 16 位線性音頻立體聲 DAC（96、48、44.1 和 32 kHz 及其衍生產品）
  • 16 位線性音頻立體聲 ADC（48、44.1 和 32 kHz 及其衍生產品）
  • Carkit （車載）
• USB接口：
  • 符合 USB 2.0 On-the-Go （OTG） 標準的 HS 收發器
  • 12 位通用收發器宏接口 ULPI
  • USB 電源（用于 VBUS 的 5V 電荷泵）
  • 美國消費電子協會 （CEA）-2011： OTG 收發器接口規范
  • CEA-936A： Mini-USB 模擬車載套件規格
• 附加功能：
  • 用于兩個外部 LED 的 LED 驅動電路
  • 2 個外部 10 位 MADC 輸入
  • 實時時鐘 （RTC） 和保留模塊
  • 高中 I^2^C 串行控制
  • 熱關斷和熱晶片檢測
  • 鍵盤接口（最多 6 × 6）
  • 外部振動器控制
  • 15 個 GPIO
  • 0.65mm 間距、139 引腳、10mm × 10mm 封裝
• 充電器：
  • 備用電池充電器
• 應用
  • 智能手機
  • 片
  • 工業
  • 手持式系統

參數

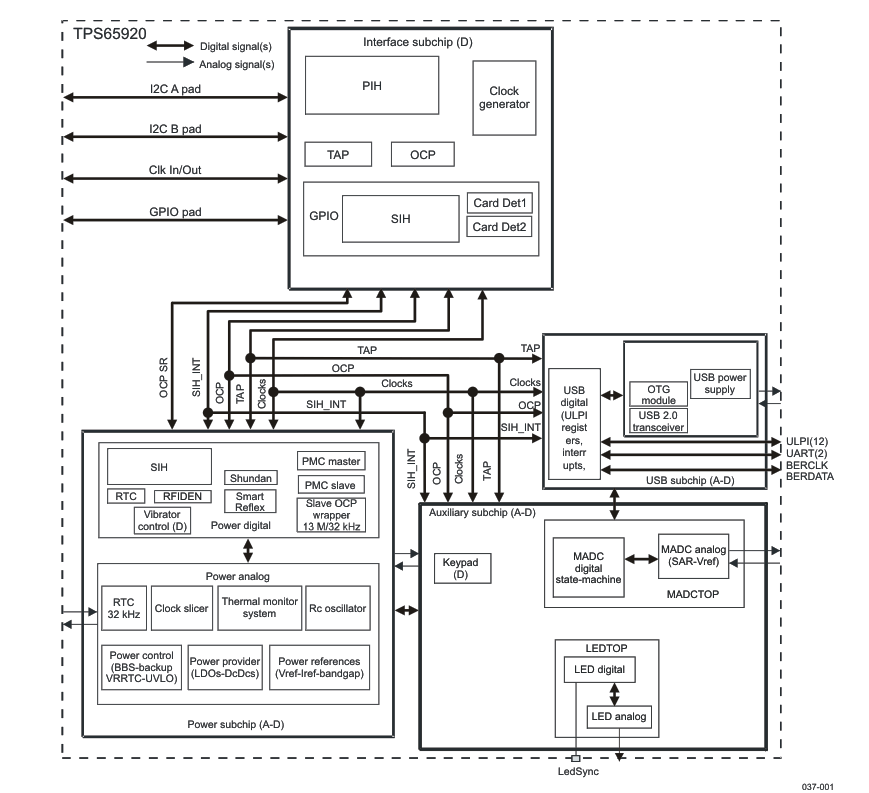

方框圖

1. 產品概述

• ?型號?：TPS65930
• ?類型?：集成電源管理/音頻編解碼器IC
• ?應用?：適用于OMAP?及其他移動應用
• ?特色功能?：包括USB電源供應、三個高效的降壓轉換器、四個外部線性LDO、音頻編解碼器等

2. 主要特性

• ?USB電源供應?：集成5V電荷泵，支持USB高速(HS)OTG收發器
• ?電源管理?：三個可控的降壓轉換器，多個低壓差(LDO)穩壓器，嵌入式電源控制(EPC)
• ?音頻功能?（僅限TPS65930）：集成音頻編解碼器，支持雙聲道語音和雙聲道立體聲下行鏈路
• ?其他功能?：LED驅動、模擬-數字轉換器(ADC)、實時時鐘(RTC)、I2C接口等

3. 功能模塊

• ?電源模塊?：包括VDD1、VDD2、VIO等降壓轉換器，以及多個LDO穩壓器
• ?USB收發器?：支持USB2.0 HS/FS/LS，集成CEA carkit接口
• ?音頻/語音模塊?：包括前置驅動器、數字音頻濾波器、麥克風偏置等
• ? 實時時鐘(RTC) ?：提供時鐘和時間保持功能，支持備份電池
• ? 嵌入式電源控制(EPC) ?：管理電源排序和系統狀態

4. 電源管理

• ?啟動模式?：支持多種啟動模式，包括主模式(MC021)、從模式(SC021)等
• ?電源排序?：通過EPC管理各個電源軌的啟動和關閉順序
• ? 動態電壓和頻率縮放(DVFS) ?：通過SmartReflex接口實現

5. 音頻功能

• ?音頻編解碼器?：集成兩個DAC和兩個ADC，支持多種音頻格式
• ?麥克風輸入?：支持差分主麥克風輸入和單端輔助輸入
• ?音頻輸出?：通過I2S/TDM接口輸出音頻信號

6. 外部接口

• ?I2C接口?：提供兩個I2C HS從接口，一個用于通用目的，一個用于SmartReflex
• ?時鐘接口?：支持外部高頻時鐘輸入和內部32kHz振蕩器
• ?其他接口?：包括JTAG、UART、LED同步信號等

7. 封裝與尺寸

• ?封裝類型?：139球塑料球柵陣列(PBGA)
• ?尺寸?：10.0mm x 10.0mm

8. 電氣特性

• ?工作電壓范圍?：主電池供電電壓2.7V至4.5V，備份電池供電電壓1.8V至3.3V
• ?輸出電流能力?：各個電源軌具有不同的輸出電流能力，如VDD1和VDD2分別支持高達1.2A和600mA的輸出電流
• ?效率?：降壓轉換器在不同負載條件下的效率可達80%至90%以上

9. 熱特性

• ?熱阻?：包括結到殼(RθJC)、結到板(RθJB)、結到環境(RθJA)等熱阻參數
• ?工作溫度范圍?：-40°C至85°C

10. 應用與開發支持

• ?開發工具?：支持Code Composer Studio?集成開發環境(IDE)
• ?社區資源?：提供TI E2E?在線社區和嵌入式處理器Wiki等社區資源
• ?文檔與支持?：包括技術參考手冊、應用指南、布局指南等文檔資源
