TPS65920 和 TPS65930 器件是用于 OMAP 和其他移動應用的電源管理 IC。這些器件包括電源管理、通用串行總線 （USB） 高速 （HS） 收發器、發光二極管 （LED） 驅動器、模數轉換器 （ADC）、實時時鐘 （RTC） 和嵌入式電源控制 （EPC）。此外，該TPS65930還包括一個完整的音頻編解碼器，帶有兩個數模轉換器 （DAC） 和兩個 ADC，用于實現雙語音通道，以及一個立體聲下行鏈路通道，可通過多種格式互連聲音 （I2S）/時分多路復用 （TDM） 接口播放所有標準音頻采樣率。
*附件：tps65920.pdf

這些優化的器件支持 OMAP 應用處理器的電源和外設要求。這些器件的電源部分包含三個降壓轉換器，其中兩個可通過專用的 SmartReflex 3 類接口控制、多個低壓差 （LDO） 穩壓器、一個用于管理 OMAP 電源定序要求的 EPC，以及一個 RTC 和備份模塊。當主電源不存在時，RTC 可以由備用電池供電，并且這些設備包括一個紐扣電池充電器，可根據需要為備用電池充電。

USB 模塊提供 HS 2.0 OTG 收發器，適合直接連接到 OMAP UTMI+ 低引腳接口 （ULPI），帶有集成電荷泵，完全支持車載套件 CEA-936A 規范。一個 ADC 用于監控進入器件的信號，例如電源電壓，并提供兩個額外的外部 ADC 輸入供系統使用。

這些器件提供驅動電路，為兩個 LED 電路供電，這些電路可以照亮面板或提供用戶指示燈。驅動器還提供脈寬調制 （PWM） 電路，以控制 LED 的照明水平。鍵盤接口實現了內置掃描算法，以解碼基于硬件的按鍵并減少軟件使用，并具有多個額外的通用輸入/輸出設備 （GPIO），當配置為輸入時，這些設備可用作中斷。

特性

• 權力：
  • 3 個高效降壓轉換器
  • 四個用于時鐘和外設的外部線性 LDO
  • SmartReflex 動態電壓管理
• 音頻（僅限 TPS65930 設備）：
  • 差分輸入主麥克風
  • 單聲道輔助/FM 輸入
  • 用于 D 類（立體聲）的外部預驅動器
  • TDM 接口
  • 自動液位控制 （ALC）
  • 數字和模擬混音
  • 16 位線性音頻立體聲 DAC（96、48、44.1 和 32 kHz 及其衍生產品）
  • 16 位線性音頻立體聲 ADC（48、44.1 和 32 kHz 及其衍生產品）
  • Carkit （車載）
• USB接口：
  • 符合 USB 2.0 On-the-Go （OTG） 標準的 HS 收發器
  • 12 位通用收發器宏接口 ULPI
  • USB 電源（用于 VBUS 的 5V 電荷泵）
  • 美國消費電子協會 （CEA）-2011： OTG 收發器接口規范
  • CEA-936A： Mini-USB 模擬車載套件規格
• 附加功能：
  • 用于兩個外部 LED 的 LED 驅動電路
  • 2 個外部 10 位 MADC 輸入
  • 實時時鐘 （RTC） 和保留模塊
  • 高中 I^2^C 串行控制
  • 熱關斷和熱晶片檢測
  • 鍵盤接口（最多 6 × 6）
  • 外部振動器控制
  • 15 個 GPIO
  • 0.65mm 間距、139 引腳、10mm × 10mm 封裝
• 充電器：
  • 備用電池充電器
• 應用
  • 智能手機
  • 片
  • 工業
  • 手持式系統

參數

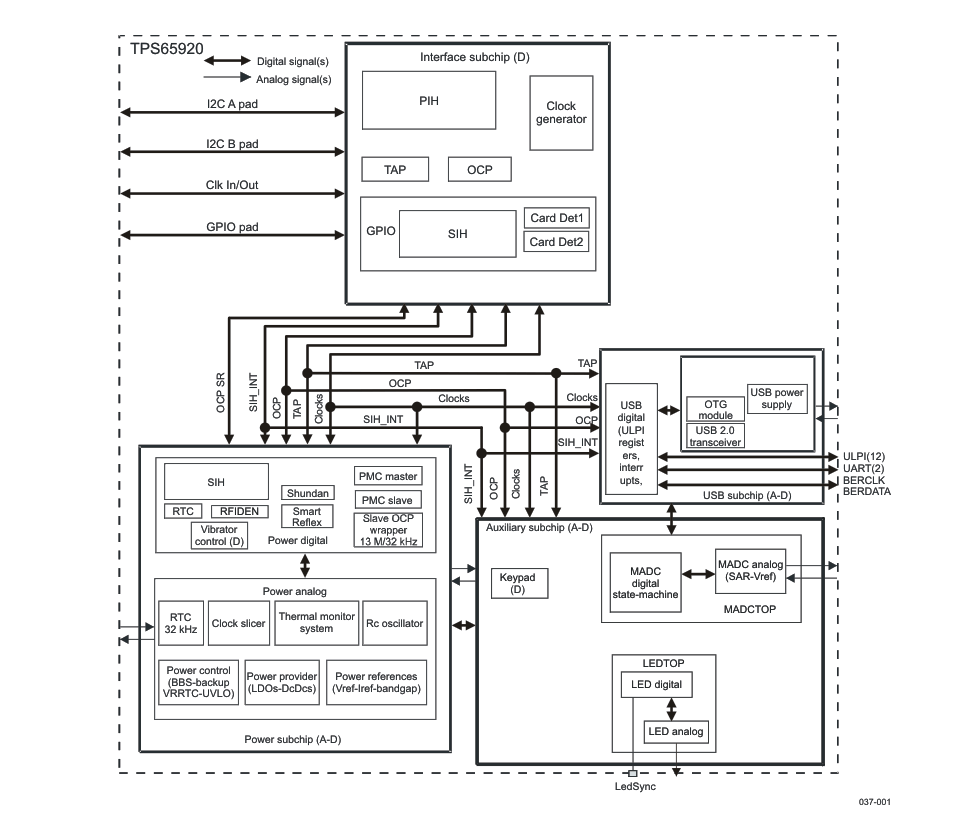

方框圖

1. 產品概述

• ?設備類型?：集成電源管理/音頻編解碼器（TPS65930僅包含音頻編解碼器）
• ?應用?：智能手機、平板電腦、手持系統等
• ?主要特性?：
  • USB電源供應（5-V電荷泵）
  • 三個高效降壓轉換器
  • 四個外部線性低壓差（LDO）調節器
  • 消費者電子協會（CEA）-2011和CEA-936A規格支持
  • 智能反射（SmartReflex?）動態電壓管理
  • TPS65930特有功能：
    • 差分輸入主麥克風
    • LED驅動電路
    • 音頻編解碼器

2. 功能模塊

• ?電源管理?：包括三個降壓轉換器、多個LDO調節器、嵌入式電源控制（EPC）等
• ?USB模塊?：高速USB2.0收發器，符合OTG標準，支持carkit接口
• ?音頻模塊?（TPS65930特有）：
  • 差分輸入主麥克風
  • 類D立體聲音頻放大器預驅動器
  • 立體聲下行鏈路模塊
  • 上行鏈路模塊，包括麥克風偏置和放大

3. 性能指標

• ?輸入電壓范圍?：主電池供電電壓2.7V至4.5V，備份電池供電電壓1.8V至3.3V
• ?轉換效率?：高達85%
• ?輸出電壓范圍?：根據具體電源軌而定，如VDD1和VDD2可在0.6V至1.5V之間編程
• ?輸出電流能力?：各電源軌具有不同的輸出電流能力，如VDD1和VDD2可達1.2A

4. 接口與通信

• ?I2C接口?：支持標準模式（100Kbps）、快速模式（400Kbps）和高速模式（3.4Mbps）
• ?其他接口?：包括USB、LED驅動、鍵盤接口、GPIO等

5. 封裝與尺寸

• ?封裝類型?：139球塑料球柵陣列（PBGA）
• ?尺寸?：10.0mm x 10.0mm

6. 應用與支持

• ?開發工具?：TI提供Code Composer Studio IDE、DSP/BIOS實時基礎軟件等開發工具
• ?社區資源?：包括TI E2E在線社區和TI嵌入式處理器Wiki

7. 訂購信息

• 提供了TPS65920和TPS65930的訂購鏈接和相關文檔支持

8. 注意事項

• 在設計和使用過程中，應嚴格遵守數據手冊中的推薦條件和注意事項
• 注意靜電放電（ESD）防護，避免損壞設備
• 對于生產系統中的使用，應確保設備的質量和可靠性符合TI的標準保修條款
