TPS65910 器件是一款集成電源管理 IC，采用 48-QFN 封裝，專用于由一節鋰離子或鋰離子聚合物電池或 3 節串聯鎳氫電池或 5-V 輸入供電的應用;它需要多個電源軌。該器件提供 3 個降壓轉換器、1 個升壓轉換器和 8 個 LDO，旨在支持基于 OMAP 的應用的特定功率要求。

其中兩個降壓轉換器為雙處理器內核供電，并可通過專用的 3 類 SmartReflex 接口進行控制，以實現最佳節能效果。第三個轉換器為系統中的 I/O 和內存供電。
*附件：tps65910.pdf

該器件包括 8 個通用 LDO，提供廣泛的電壓和電流能力。LDO 完全可由 I 控制^2^C 接口。LDO 的使用非常靈活;它們旨在用于以下用途：兩個 LDO 指定為基于 OMAP 的處理器上的 PLL 和視頻 DAC 電源軌供電，四個通用輔助 LDO 可用于為系統中的其他器件供電，兩個 LDO 用于在需要這些存儲器的應用中為 DDR 存儲器電源供電。

除了電源之外，該器件還包含一個嵌入式電源控制器 （EPC），用于管理 OMAP 系統和 RTC 的電源排序要求。

特性

• 嵌入式電源控制器
• 兩個用于處理器內核的高效降壓 DC-DC 轉換器
• 一個用于 I/O 電源的高效降壓 DC-DC 轉換器
• 一個高效的升壓 5V DC-DC 轉換器
• 符合 SmartReflex 標準的處理器內核動態電壓管理
• 8 個 LDO 穩壓器和 1 個實時時鐘 （RTC） LDO（內部用途）
• 1 個高速 I^2^通用控制命令的 C 接口 （CTL-I^2^C)
• 1 個高速 I^2^用于 SmartReflex 3 類控制和命令 （SR-I） 的 C 接口^2^C)
• 兩個與 SR-I 復用的使能信號^2^C，可配置以控制任何電源狀態和處理器內核電源電壓
• 熱關斷保護和熱晶片檢測
• 一個 RTC 資源，其中包含：
  • 用于 32.768kHz 晶體或 32kHz 內置 RC 振蕩器的振蕩器
  • 日期、時間和日歷
  • 警報功能
• 一個可配置的 GPIO
• 通過內部或外部 3MHz 時鐘實現 DC-DC 開關同步

參數

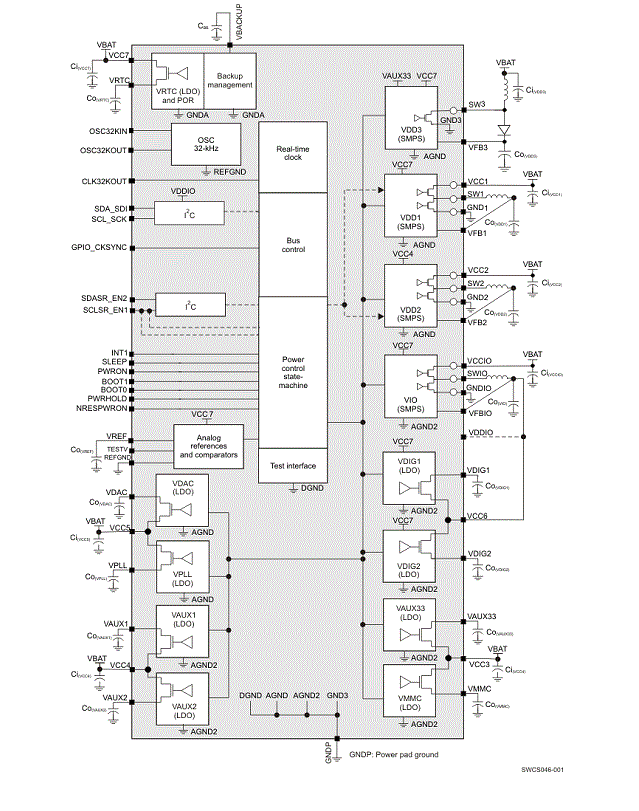

方框圖

1. 產品概述

• ?類型?：集成電源管理單元（PMU）
• ?特點?：專為單節Li-Ion或Li-Ion聚合物電池以及3串Ni-MH電池或5V輸入設計，提供多個電源軌
• ?應用?：適用于多種處理器核心和I/O檢測電源需求的應用

2. 功能特性

• ?電源控制器?：嵌入式電源控制器（EPC）管理電源序列
• ?DC-DC轉換器?：兩個高效降壓DC-DC轉換器（用于處理器核心），一個用于I/O檢測電源
• ?LDO電壓調節器?：八個通用LDO，提供廣泛的電壓和電流能力
• ?RTC與實時時鐘?：集成實時時鐘（RTC）和日歷功能，帶報警能力
• ?I2C接口?：兩個高速I2C接口，一個用于通用目的，一個用于SmartReflex控制
• ?動態電壓管理?：支持SmartReflex?動態電壓管理

3. 電氣特性

• ?輸入電壓范圍?：2.7V至5.5V
• ?輸出電壓范圍?：
  • VIO SMPS：1.5V至3.3V，最大1000mA
  • VDD1/VDD2 SMPS：0.6V至1.5V（可編程），最大1500mA
  • VDD3 SMPS：4.65V至5.25V，最大100mA
  • LDO輸出：1.0V至3.3V（可編程），最大300mA
• ?效率?：高達90%（取決于負載和輸出電壓）

4. 熱管理

• ?熱關斷保護?：防止結溫過高
• ?溫度監測?：集成熱傳感器，實時監測結溫

5. 封裝與尺寸

• ?封裝類型?：48引腳QFN封裝
• ?尺寸?：6mm x 6mm

6. 應用與布局指南

• ?布局建議?：提供詳細的布局指南，包括電源和地的布局、去耦電容的放置等
• ?應用曲線?：提供典型應用曲線，幫助設計者評估性能

7. 開發支持

• ?工具與軟件?：提供Code Composer Studio? IDE、DSP/BIOS?實時基礎軟件等開發工具
• ?硬件支持?：支持XDS?仿真器等硬件調試工具

8. 文檔與支持

• ?技術文檔?：包括數據手冊、用戶指南、應用筆記等
• ?社區資源?：提供TI E2E?在線社區支持，方便開發者交流

9. 訂購信息

• ?封裝選項?：提供多種封裝和溫度范圍的選項
• ?樣品與購買?：提供樣品申請和購買鏈接

10. 注意事項

• 在設計和使用TPS65910時，需仔細閱讀數據手冊和相關應用指南
• 注意靜電放電（ESD）防護，避免損壞IC
• 根據具體應用需求選擇合適的封裝和溫度范圍選項
