本節簡要介紹怎樣設置及開始使用示波器，特別是怎樣實現示波器和用戶接地、設置示波器控制功能、校準示波器、連接探頭、補償探頭。

在設置測量或處理電路時，正確接地是一個重要步驟示波器正確接地可以防止用戶受到電擊，用戶正確接地可以防止電路受到損壞。

PART01

正確接地

示波器接地意味著把示波器連接到電氣中性的參考點上如接地。把示波器三頭電源線插到連接接地裝置的插座上，實現示波器接地。

示波器接地對人身安全是必需的。如果高壓接觸沒有接地的示波器機箱，不管是機箱的哪個部分，包括似乎已經絕緣的旋鈕，都會發生電擊。而在示波器正確接地時，電流會通過接地路徑傳送到接地裝置上，而不是通過用戶身體傳送到接地裝置上。接地對使用示波器進行準確測量也是必需的。示波器需要與測試的任何電路共享相同的接地。

某些示波器不要求單獨連接接地裝置。這些示波器已經對機箱和控制功能進行絕緣，可以讓用戶遠離任何可能的電擊危險。

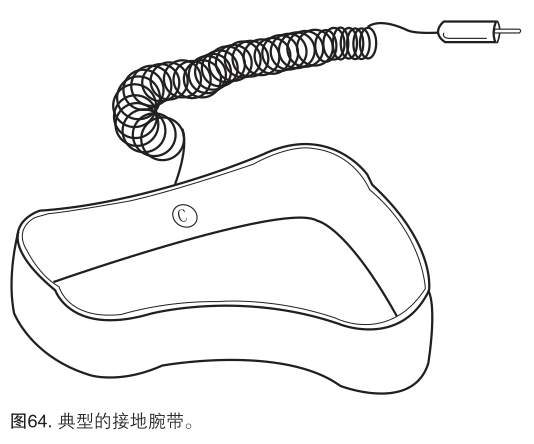

如果您正在處理集成電路(ICs)，您還需要讓自己接地集成電路有微小的傳導路徑，用戶身體中積聚的靜電可能會損壞這些路徑。在地毯上走動或脫下外套、然后觸摸集成電路引線，就可能會毀掉一塊昂貴的集成電路。為解決這個問題，應帶上接地腕帶，如圖64所示。接地腕帶可以把人身體中的靜電安全地傳送到接地裝置上。

PART02

設置控制功能

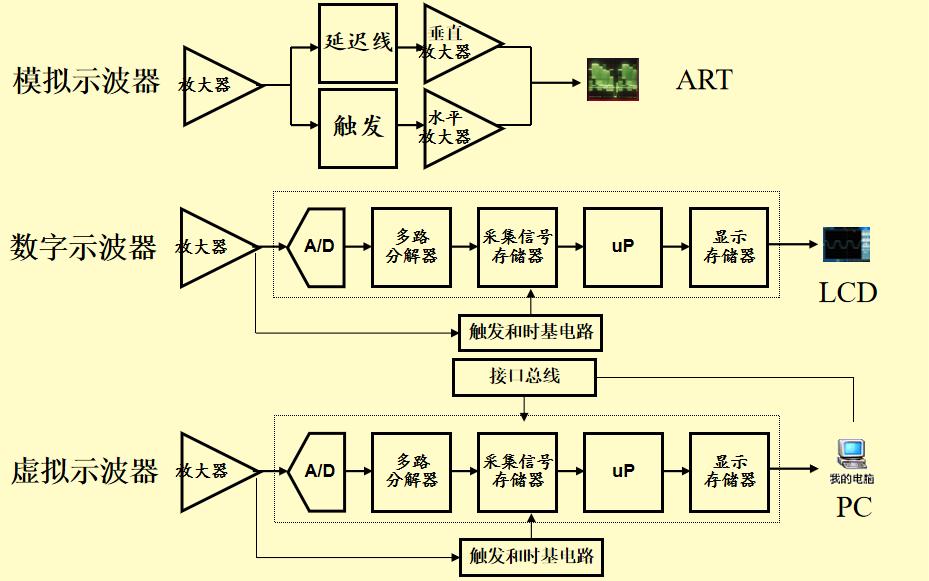

在插好示波器后，看一下前面板。如前所述，前面板一般分成三個主要區域，分別標為垂直區域、水平區域和觸發區域。示波器可能還有其它區域，具體視型號和類型而定。

注意示波器上的輸入連接器，在這里連接探頭。大多數示波器至少有兩條輸入通道，每條通道可以在屏幕上顯示一個波形。多條通道適合比較波形。如前所述，MSO還有多個數字輸入。

某些示波器擁有AUTOSET和/或DEFAULT按鈕，可以一步設置控制功能，適應信號。如果您的示波器沒有這種功能，那么最好把控制功能設置到標準位置，然后再進行測量。

把示波器手動設置在標準位置的通用說明如下：

把示波器設置成顯示通道1

把垂直volts/division標度和位置控制功能設置中檔位置

關閉可變volts/division

關閉所有放大設置

把通道1輸入耦合設置成DC

把觸發模式設置成自動觸發

把觸發源設置成通道1

把觸發釋抑旋轉到最小或關閉

把水平time/division和位置控制功能設置到中檔位置調節通道1volts/division，在不削波或不產生信號失真的情況下，使信號占用10個豎格中盡可能多的格

PART03

校準儀器

除正確設置示波器外，推薦定期自行校準儀器，以準確地進行測量。如果自上次自我校準以后環境溫度變化幅度超過5°C(9°F)，那么就需要進行校準，或者每周校準一次。在示波器菜單中，有時這可以作為“Signal Path Compensation(信號路徑補償)啟動。

PART04

連接探頭

現在，您準備把探頭連接到示波器上。如果與示波器匹配好，探頭可以發揮示波器的所有處理能力和性能，確保測量的信號的完整性。

測量一個信號要求兩條連接:探頭尖端連接和接地連接。探頭通常帶有一個夾子連接裝置，用來把探頭接地到被測電路上。在實踐中，可以把接地夾連接到電路中的已知接地上，如維修的產品的金屬機箱，使探頭尖端接觸電路中的測試點。

PART05

補償探頭

無源衰減電壓探頭必須對示波器進行補償。在使用無源探頭前，必需先補償探頭，以使其電氣特點與特定示波器均衡。

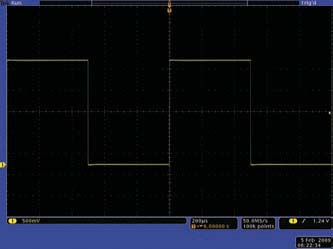

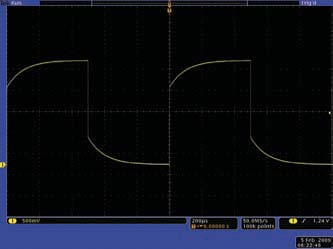

應該養成每次設置示波器時都補償探頭的習慣。探頭調節差會降低測量精度。圖65說明了使用補償不當?shù)奶筋^對1MHz測試信號的影響。

大多數示波器在前面板的一個端子上提供一個方波參考信號，用來補償探頭。補償探頭的過程通常如下：

把探頭連接到一條垂直通道上

把探頭尖端連接到探頭補償信號上，即方波參考信號上

把探頭接地夾連接到接地上

觀察方波參考信號

正確調節探頭，使方波的角是方的
