TPS6518x 和 TPS65181xB 系列器件是單芯片電源，旨在 用于便攜式電子閱讀器應用的 E Ink Vizplex 顯示器，支持高達 9.7 的面板尺寸 英寸。兩個高效 DC-DC 升壓轉換器可生成 ±17V 電源軌，升壓至 22V 以及 –20 V，通過兩個更換泵為 Vizplex 面板提供柵極驅動器電源。二跟蹤 LDO 產生 ±15V 源電源，支持高達 120mA 的輸出電流。都 導軌可通過 I 調節^2^C 接口，以適應特定的 面板要求。
*附件：tps65181b.pdf

精確的背板偏置由線性放大器提供，并且可以進行調整 通過外部電阻器或 I^2^C 接口。VCOM 驅動程序可以源 或灌電流，具體取決于面板狀況。對于生產線中的 VCOM 自動調整， VCOM 可在 –0.3 V 至 –2.5 V 范圍內設置，并通過串行接口進行 8 位控制。功率 集成開關以將 VCOM 驅動程序與 E Ink 面板。^?^

TPS6518x 和 TPS65181xB 器件提供精確的溫度測量功能，以便 在運行過程中監控面板溫度。TPS65180 和 TPS65180B 需要主機 處理器通過 I 觸發溫度采集^2^C 寫入 而 TPS65181 和 TPS65181B 每 60 秒自動更新一次溫度。

特性

• 用于 E Ink Vizplex? 電子紙顯示器的單芯片電源管理解決方案^?^
• 從
  單個低電壓輸入電源產生正負柵極和
  源極驅動器電壓以及背板偏置
• 3V 至 6V 輸入電壓范圍
• 用于正軌基座的升壓轉換器
• 用于負軌
  基極的反相降壓-升壓轉換器
• 兩個用于源極驅動器電源的可調 LDO
  • LDO1：15 V、120 mA （VPOS）
  • LDO2：–15 V、120 mA （VNEG）
• 精確的輸出電壓跟蹤
  • VPOS – VNEG = ±50 mV
• 兩個電荷泵用于柵極驅動器電源
  • CP1：22 V、10 mA （VDDH）
  • CP2：–20 V、12 mA、（VEE）
• 可調節的 VCOM 驅動器，用于精確的面板-背板偏置
  • -0.3 V 至 -2.5 V
  • ±1.5% 精度 （±18 mV）
  • 8 位控制（11mV 標稱步長）
  • 最大 15mA 集成開關
• 用于禁用系統電源軌的集成
  3.3V 電源開關
• 熱敏電阻監控
  • 溫度范圍：–10°C 至 +85°C
  • ±1°C 精度（0°C 至 50°C）
• 我^2^C 串行接口
  • 從地址 0x48h （1001000）
• 靈活的上電排序
• 中斷和睡眠模式支持
• 用于高效熱
  管理的熱增強型封裝（48 引腳 7 mm × 7 mm × 0.9 mm VQFN）
• 應用
  • Active Matrix E Ink Vizplex
    面板的電源
  • EPD 電源
  • 電子書閱讀器
  • EPSON S1D13522 （ISIS） 時序控制器^?^
  • EPSON S1D13521 （Broadsheet） 時序控制器
  • 具有集成
    或軟件時序控制器 （OMAP） 的應用處理器

參數

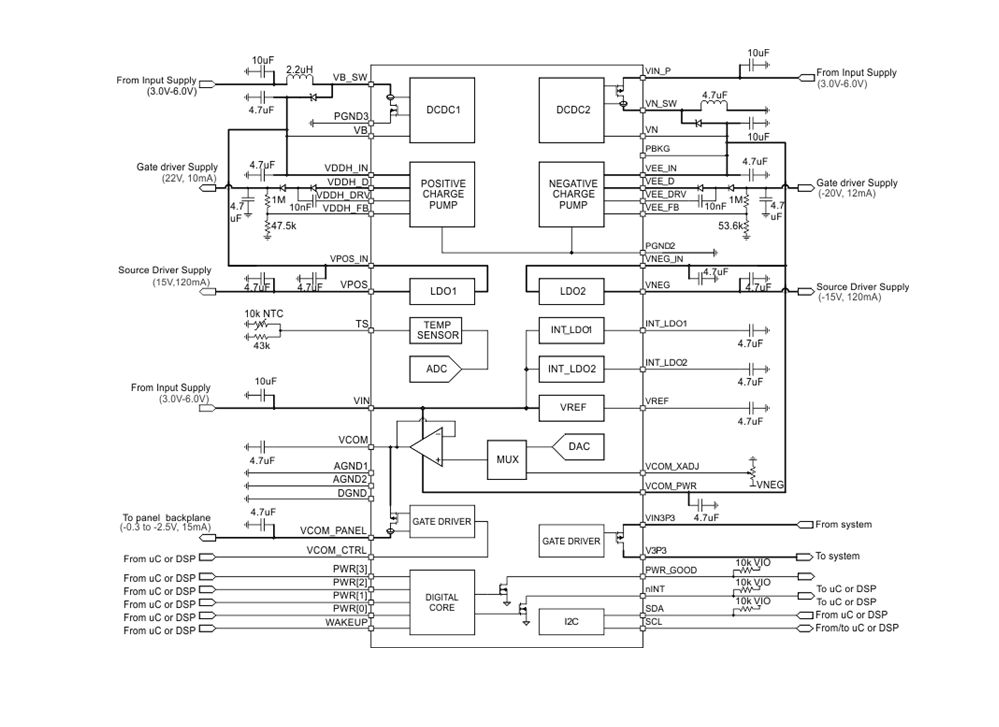

方框圖

1. 產品概述

• ?類型?：?jiǎn)涡酒娫垂芾斫鉀Q方案（PMIC）
• ?應用?：E Ink Vizplex電子紙顯示面板，如電子閱讀器
• ?主要特性?：
  • 輸入電壓范圍：3V至6V
  • 輸出電壓：±17V（通過DC-DC轉換器升壓至±22V）
  • 集成兩個電荷泵：VDDH（22V, 10mA）和VEE（-20V, 12mA）
  • 兩個可調LDO：VPOS（15V, 120mA）和VNEG（-15V, 120mA）
  • VCOM驅動器，可調范圍-0.3V至-2.5V
  • I2C串行接口，支持標準模式和Broadsheet協議
  • 集成熱敏電阻監測功能

2. 功能模塊

• ?DC-DC轉換器?：包括一個升壓轉換器（DCDC1）和一個倒相降壓升壓轉換器（DCDC2）
• ?電荷泵?：提供柵極驅動電壓（VDDH和VEE）
• ?LDO?：VPOS和VNEG，為源極驅動器供電
• ?VCOM驅動器?：用于電子紙顯示面板的背板偏置
• ?熱敏電阻監測?：通過I2C接口讀取面板溫度

3. 性能指標

• ?效率?：隨負載電流變化，典型值在60%至85%之間
• ?輸出電壓精度?：±5%
• ?熱敏電阻測量精度?：±1°C（0°C至50°C范圍內）
• ?溫度范圍?：-10°C至85°C

4. 操作模式

• ?SLEEP模式?：最低功耗模式，所有內部電路關閉
• ?STANDBY模式?：所有電源軌關閉，但設備準備接受I2C或GPIO命令
• ?ACTIVE模式?：一個或多個電源軌啟用，正常工作模式

5. 電源排序與控制

• ?靈活的電源排序?：支持通過GPIO或I2C接口編程電源軌的啟用順序和延時
• ?I2C控制?：通過I2C接口配置和監控PMIC

6. 熱管理與封裝

• ?熱增強封裝?：48引腳VQFN封裝（7mm x 7mm x 0.9mm），帶有裸露熱焊盤
• ?熱阻?：結到環境熱阻為30.5°C/W

7. 應用與布局指南

• ?典型應用?：提供了詳細的典型應用電路和推薦的外部組件值
• ?布局指南?：包括電源焊盤連接、電感器走線、反饋?zhàn)呔€等關鍵布局考慮因素

8. 文檔與支持

• ?相關文檔?：包括基本計算器、設計支持工具和社區資源鏈接
• ?社區資源?：TI E2E在線社區，提供工程師之間的協作平臺

9. 訂購信息

• 提供了TPS65181B的訂購信息和封裝選項

10. 注意事項

• 在設計和使用過程中，應嚴格遵守?cái)?shù)據手冊中的絕對最大額定值、推薦操作條件和熱信息
• 注意靜電放電（ESD）防護，避免損壞設備
• 對于生產系統中的使用，應確保設備的質量和可靠性符合TI的標準保修條款
