深圳南柯電子｜EMC工程電磁兼容性測試整改：全生命周期管控體系

在電子設備日益普及的今天，電磁兼容性（EMC）已成為衡量產品質量的重要指標。EMC測試旨在評估設備在電磁環境中既能正常工作，又不對其他設備造成干擾的能力。然而，在實際測試中，許多產品因未通過EMC標準而面臨整改需求。今天深圳南柯電子小編將探索EMC工程電磁兼容性測試整改的詳細內容，深度解析其整改方法與實施策略，為工程技術人員提供實用指南。

一、EMC工程電磁兼容性測試整改的核心內容與問題診斷

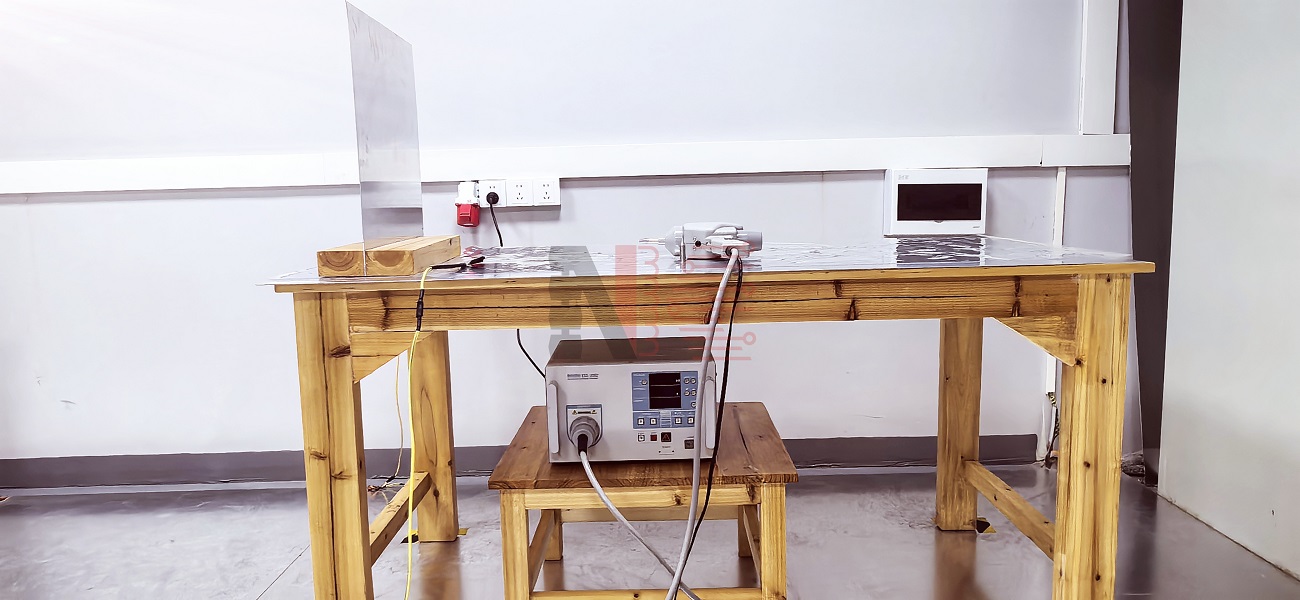

EMC測試分為電磁干擾（EMI）和電磁敏感度（EMS）兩大類。EMI測試包括傳導發射、輻射發射、諧波電流及電壓閃爍等項目，重點評估設備對外界的干擾水平；EMS測試則涵蓋靜電放電、浪涌沖擊、電快速瞬變脈沖群等，旨在驗證設備抵御外界干擾的能力。測試標準如CISPR系列、IEC 61000-4系列等，為不同行業設定了嚴格的限值要求。

測試不合格的常見原因包括：

1、電源線濾波不足：高頻噪聲通過電源線傳導干擾其他設備；

2、接地設計缺陷：不良接地導致電磁干擾積累；

3、信號線布局不合理：信號線與電源線交叉或缺乏屏蔽，引發輻射或傳導干擾；

4、電磁屏蔽不完善：設備外殼或關鍵電路未有效屏蔽，導致輻射發射超標。

以某汽車電子控制單元（ECU）為例，其在整車EMC測試中輻射發射超出標準限值。經分析，問題源于PCB布局不合理、電源引腳濾波不足及外殼屏蔽效能不足。此類問題若未及時整改，可能導致設備在實際應用中性能下降甚至失效。

二、EMC工程電磁兼容性測試整改的方法與實施策略

整改需從干擾源、耦合路徑和敏感設備三個維度入手，通過優化設計、增加濾波器、屏蔽及接地等手段綜合解決。

1、電路設計整改

（1）元器件選擇：選用低噪聲、低輻射的元器件，如屏蔽性能良好的芯片和電容；

（2）布局優化：減小回路面積，將高頻信號線與低頻信號線分開，避免交叉干擾；

（3）濾波技術應用：在電源線、信號線等關鍵位置增加濾波電路，如共模扼流圈、差模電感等，抑制干擾信號傳遞；

（4）硬件冗余設計：增加關鍵電路的備份模塊，確保在干擾發生時自動切換至備用通道。

2、屏蔽與接地

（1）屏蔽措施：對輻射干擾較大的電路或設備進行屏蔽，采用金屬外殼、導電膠帶等材料，確保屏蔽效能達到40dB以上；

（2）接地設計：采用單點接地或多點接地方式，降低接地環路引起的電磁干擾。例如，在某電機控制器整改中，通過優化接地系統使接地電阻小于0.1Ω，顯著降低了干擾電壓。

3、布線優化

（1）信號線與電源線分離：避免交叉布線，線長控制在1米以內，減少耦合干擾；

（2）合理布線方式：根據信號頻率和特性選擇合適的布線材料，如高頻信號線采用屏蔽雙絞線。

案例分析：某智能手機在靜電放電（ESD）測試中頻繁死機。整改團隊通過在電路設計中增加瞬態電壓抑制器（TVS）并優化外殼結構，顯著提高了ESD抗擾度，使其順利通過測試。

三、EMC工程電磁兼容性測試整改的實施流程與注意事項

1、整改需遵循科學流程，確保措施有效落地

（1）預測試與問題定位：通過頻譜分析、場強測量等手段，定位干擾源和敏感點。例如，利用近場探頭掃描電路板，找出輻射發射熱點；

（2）制定整改方案：根據預測試結果，制定針對性方案，優先采用低成本、高可行性的措施；

（3）驗證與調整：整改完成后進行二次測試，若未達標則分析原因并調整方案。例如，若輻射發射仍超標，可進一步優化濾波電路參數或增加屏蔽層厚度。

2、注意事項

（1）提前準備：進行充分的預測試，及早發現并解決問題；

（2）選擇專業機構：經驗豐富、設備先進的測試機構可提高測試效率和準確性；

（3）提供完整資料：包括產品說明書、電路原理圖等，便于測試工程師了解產品特性。

四、EMC工程電磁兼容性測試整改的行業應用與未來趨勢

EMC整改在汽車電子、消費電子、工業控制等領域具有廣泛應用。例如，某工業自動化控制柜通過重新梳理布線、安裝高性能電源濾波器及增加信號傳輸線磁環，有效改善了電磁兼容性。

未來，隨著電子技術發展，EMC測試標準將更加嚴格。企業需持續投入研發，掌握核心技術，以應對復雜電磁環境挑戰。例如，5G通信設備需滿足更高頻率范圍和更嚴格限值要求，整改需更精細化的屏蔽與濾波設計。

總的來說，EMC工程電磁兼容性測試整改是一個系統性工程，需從設計、濾波、屏蔽、接地等多維度綜合優化。通過嚴格的預測試、科學的整改方案和持續的驗證測試，可有效提升設備電磁兼容性，滿足法規要求，保障用戶健康和設備穩定運行。隨著技術進步，EMC整改將面臨更復雜挑戰，但通過不斷優化和創新，我們可確保電子設備在電磁環境中穩定可靠運行。
