TPS6507x 系列器件是適用于便攜式應用的單芯片電源管理 IC （PMIC），由電池充電器組成，具有用于單個鋰離子或鋰聚合物電池的電源路徑管理功能。充電器可以通過引腳 USB 上的 USB 端口供電，也可以由連接到引腳 AC 的壁式適配器的直流電壓供電。三個高效的 2.25 MHz 降壓轉換器旨在提供基于處理器的系統中的內核電壓、存儲器和 I/O 電壓。降壓轉換器在輕負載時進入低功耗模式，在盡可能寬的負載電流范圍內實現最高效率。
*附件：tps65072.pdf

對于低噪聲應用，可以使用 I 將器件強制進入固定頻率 PWM^2^C 接口。降壓轉換器允許使用小型電感器和電容器來實現小尺寸解決方案。TPS6507x 器件還集成了兩個通用 LDO，輸出電流為 200mA。這些 LDO 可用于為 SD 卡接口和始終開啟的電源軌供電，但也可用于其他用途。每個 LDO 在 1.8 V 至 6.3 V 的輸入電壓范圍內工作，允許它們由其中一個降壓轉換器或直接由主電池供電。一個具有兩個可編程電流吸收器的感應式升壓轉換器為兩串白光 LED 供電。

TPS6507x 器件采用 48 引腳無鉛封裝（6mm × 6mm VQFN），間距為 0.4mm。

特性

• 充電器/電源路徑管理：
  • 電源路徑上的 2A 輸出電流
  • 線性充電器;1.5A 最大充電電流
  • 來自 USB 輸入的 100mA/500mA/800mA/1300mA 電流限制
  • 熱調節、安全定時器
  • 溫度感應輸入
• 3 個降壓轉換器：
  • 2.25MHz 固定頻率工作頻率
  • 高達 1.5 A 的輸出電流
  • 可調或固定輸出電壓
  • V在范圍為 2.8 V 至 6.3 V
  • 輕負載電流下的省電模式
  • PWM 模式下的輸出電壓精度 ±1.5%
  • 每個轉換器的典型靜態電流為 19μA
  • 100% 占空比，實現最低壓差
• LDO （勞損電子）：
  • 固定輸出電壓
  • LDO2 上的動態電壓調節
  • 20μA 靜態電流
  • 200mA 最大輸出電流
  • V在范圍為 1.8 V 至 6.3 V
• wLED 升壓轉換器：
  • 使用 I2C 進行內部調光
  • 多達 2 × 10 個 LED
  • 每串高達 25 mA，具有內部電流吸收
• 我^2^C 接口
• 10 位 A/D 轉換器
• 觸摸屏界面
• 欠壓鎖定和電池故障比較器

參數

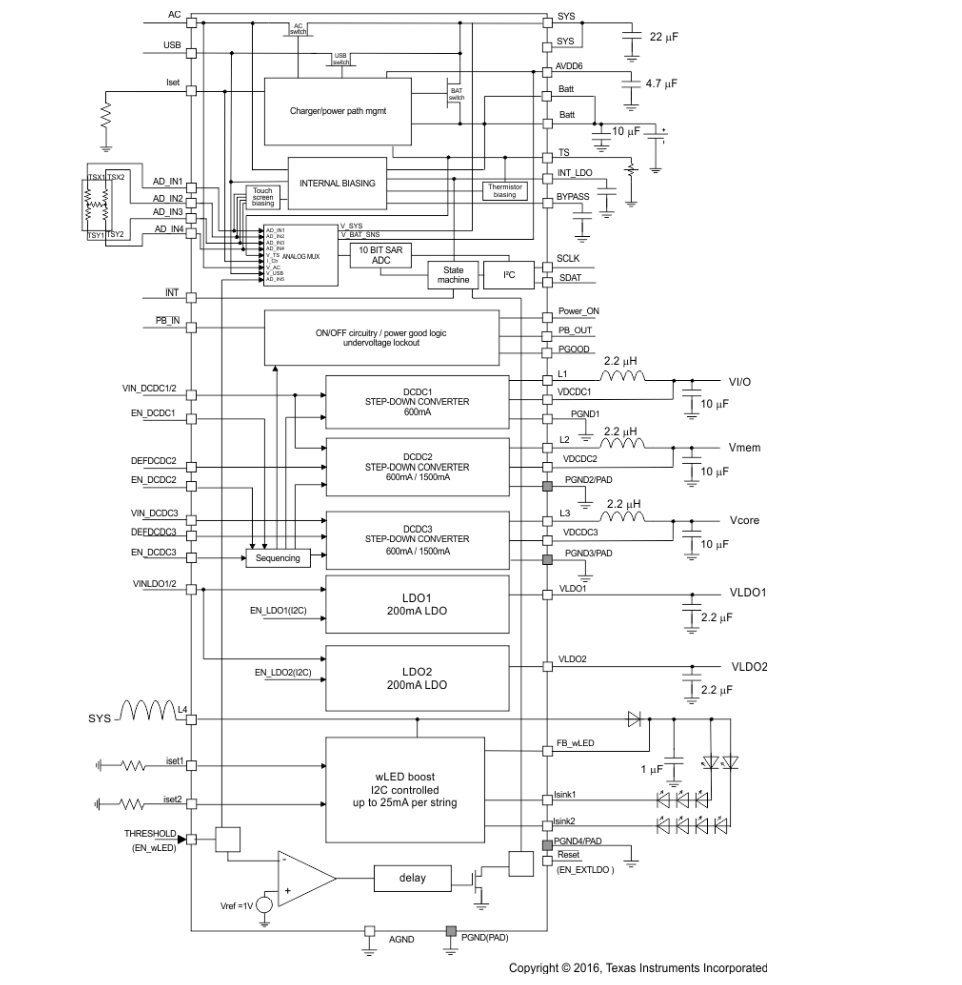

方框圖

1. 產品概述

• ?產品系列?：TPS6507x系列
• ?類型?：電源管理IC（PMIC），集成電池充電器、3個降壓轉換器、2個LDO和LED升壓轉換器
• ?特點?：適用于便攜式應用，如導航系統和PDA等

2. 主要特性

• ?電池充電器?：
  • 輸出電流可達2A
  • 線性充電器，最大充電電流1.5A
  • 支持USB輸入電流限制（100mA/500mA/800mA/1300mA）
• ?降壓轉換器?：
  • 3個高效2.25MHz固定頻率轉換器
  • 輸出電流高達1.5A
  • 可調或固定輸出電壓
  • 輸入電壓范圍2.8V至6.3V
• ?LDO?：
  • 2個固定輸出電壓LDO
  • 最大輸出電流200mA
  • 輸入電壓范圍1.8V至6.3V
• ?LED升壓轉換器?：
  • 內部調光功能，使用I2C接口
  • 可驅動多達2串×10顆LED
  • 每串最大電流25mA
• ?其他功能?：
  • I2C接口
  • 10位ADC
  • 觸摸屏接口
  • 欠壓鎖定和電池故障比較器

3. 應用

• ?便攜式導航系統?
• ?PDA、Pocket PCs?
• ?OMAP?和低功耗DSP供電?

4. 電氣特性

• ?電池充電器?：
  • 預充電電流：0.06×快速充電電流
  • 充電終止電流：0.08×至0.13×快速充電電流
• ?降壓轉換器?：
  • 效率：PWM模式下，輸出電流為1mA至1.5A時，效率高達90%
  • 輸出電壓準確度：±1.5%（PWM模式）
• ?LDO?：
  • 輸出電壓準確度：±1%
  • 線性調整率：±0.1%/V
• ?LED升壓轉換器?：
  • 最大升壓因子：10
  • 輸出電壓范圍：最高至39V

5. 功能描述

• ?電源路徑管理?：支持AC和USB輸入，自動選擇優先級較高的輸入源
• ?電池充電?：三階段充電（預充電、恒流快充、恒壓涓流）
• ?動態電壓定位?：減少負載瞬態時的電壓過沖和下沖
• ?軟啟動?：限制啟動時的浪涌電流
• ?過熱保護?：防止芯片過熱損壞

6. 封裝與尺寸

• ?封裝類型?：48引腳VQFN（6mm x 6mm），0.4mm引腳間距
• ?工作溫度范圍?：-40°C至85°C

7. 文檔與支持

• 提供詳細的數據手冊、應用報告、設計工具和社區資源
• 支持通過I2C接口進行編程和監控

8. 訂購信息

• 提供多種封裝和數量選項，具體信息請參考TI官方網站

9. 其他注意事項

• 在處理和使用TPS65072時，需遵守靜電放電（ESD）防護規定，以防止芯片損壞
• 使用前請仔細閱讀數據手冊，確保正確理解和應用產品的各項特性和功能
