該器件是一款多功能可編程電源管理單元 （PMU），針對 Sub Block 電源解決方案。該器件集成了兩個高效的 600mA 降壓直流/直流 轉換器可通過串行配置高達 800mA 的負載，具有動態電壓調節 （DVS） 功能 接口、兩個低噪聲模擬 LDO、三個數字 LDO，每個 LDO 的負載電流高達 300 mA，兩個 低輸入低輸出 （LILO） 穩壓器和 I^2^C 兼容串行 interface 允許 Host Controller 訪問內部控制寄存器。該設備還 具有可編程的上電排序功能。LDO 穩壓器理想地提供高 PSRR 和低噪聲 適用于為模擬和數字負載供電。
*附件：lp8725.pdf

該設備可以配置為模塊的Sub_PMU（例如，攝像頭或 多媒體模塊）或作為獨立 PMU 為處理器本身提供動力。

特性

• 兩個高效降壓 DC-DC 轉換器 I 外 = 600 mA，使用 1 μH 小型電感器，開關頻率為 4 MHz，可選高達 800 mA
• 三個數字 LDO，每個 LDO 的負載電流高達 300mA
• 兩個低噪聲模擬 300mA LDO
• 兩個低輸入、低輸出穩壓器 I 外 = 300 毫安
• 我^2^用于控制內部寄存器的 C 兼容接口
• 通過
  串行接口或配置調節啟動順序
• 熱關斷保護

參數

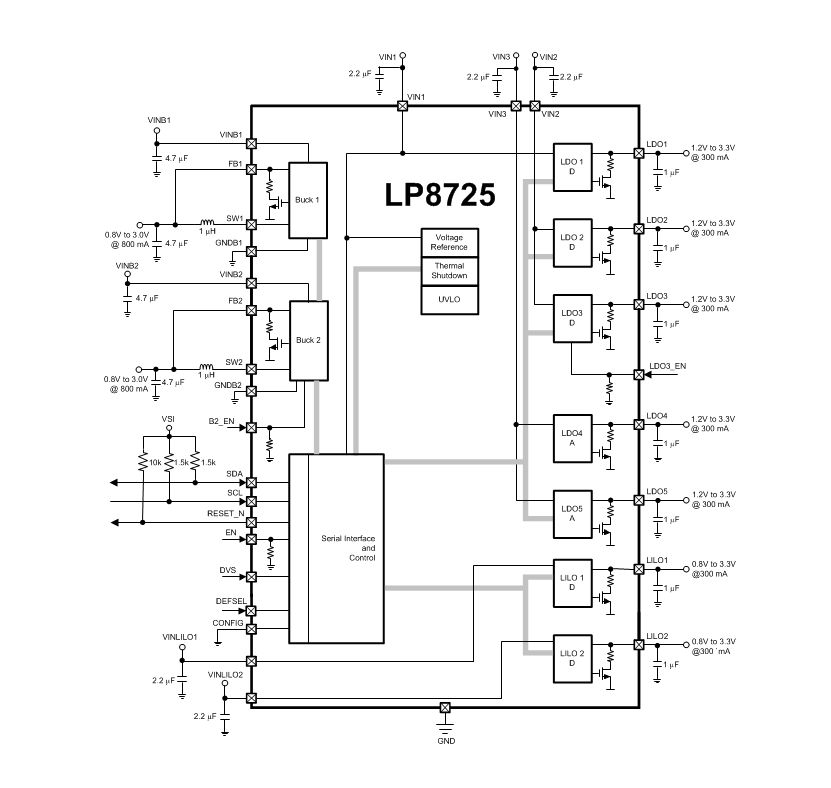

方框圖

1. 產品概述

LP8725是一款多功能可編程電源管理單元（PMU），專為應用處理器和子系統優化。它集成了兩個高效的600mA降壓DC-DC轉換器、兩個低噪聲模擬LDO、三個數字LDO、兩個低輸入低輸出（LILO）調節器以及一個I2C兼容接口。

2. 主要特性

• ?兩個降壓DC-DC轉換器?：
  • 輸出電流高達600mA（可配置至800mA）。
  • 4MHz開關頻率（300mA負載時）。
  • 動態電壓調節（DVS）功能。
• ?LDO調節器?：
  • 兩個模擬LDO，輸出噪聲低至10μVrms。
  • 三個數字LDO，每個提供高達300mA的負載電流。
  • 兩個LILO調節器，支持低輸入低輸出電壓。
• ?可編程功能?：
  • 通過I2C接口控制內部寄存器。
  • 可編程上電序列。
  • 熱關斷保護功能。
• ?封裝?：
  • 30引腳DSBGA封裝，0.5mm間距。

3. 應用領域

• 多媒體處理器
• 便攜式手持產品
• 需要高效電源管理的子系統

4. 功能描述

• ?降壓DC-DC轉換器?：
  • 使用同步整流提高效率。
  • 支持PWM和ECO（輕載模式）兩種操作模式。
• ?LDO調節器?：
  • 提供高電源抑制比（PSRR）和低噪聲，適合模擬和數字負載。
• ?LILO調節器?：
  • 優化用于低輸出電壓和快速變化的數字負載。
• ?I2C接口?：
  • 允許主機控制器訪問內部控制寄存器。

5. 電氣特性

• 提供了詳細的電氣特性參數，包括輸入電壓范圍、輸出電壓范圍、輸出電流、效率、靜態電流等。
• 降壓DC-DC轉換器的效率高達93%。
• LDO調節器的輸出電壓精度為±2%。

6. 典型應用

• 數據手冊中提供了典型應用電路，包括輸入/輸出電容器和電感器的選擇指南。
• 強調了布局的重要性，并提供了布局指南和布局示例。

7. 熱管理

• 提供了熱阻和結溫等熱信息，以幫助設計人員進行熱管理。
• 內置熱關斷功能，保護芯片免受過熱損害。

8. 封裝與尺寸

• 封裝類型：30引腳DSBGA，0.5mm間距。
• 尺寸信息在數據手冊中提供。

9. 文檔與支持

• 提供了詳細的數據手冊、應用報告、參考設計等文檔支持。
• TI E2E在線社區提供技術支持和協作平臺。

10. 注意事項

• 在使用過程中，應嚴格遵守數據手冊中提供的絕對最大額定值和推薦操作條件。
• 注意靜電放電（ESD）防護，避免損壞設備。
• 在布局時，應遵循提供的布局指南，以確保電路性能。
