概述
ADF5709寬帶、單芯片微波集成電路(MMIC)、壓控振蕩器(VCO)支持9.85 GHz至20.5 GHz的輸出頻率(f OUT )范圍，同時在100 kHz偏置時保持83 dBc/Hz相位噪聲，而無次諧波音。寬頻率調諧范圍和低相位噪聲支持適合各種頻段的鎖相環(PLL)解決方案，限制了對多個窄帶VCO的需求。設計RF和微波應用時，寬頻率覆蓋范圍降低了電路板設計復雜性并減少了物料。
數據表：*附件：ADF5709 9.85GHz至20.5GHz、寬帶、MMIC VCO技術手冊.pdf

該VCO采用5 V單電源供電，電源電流僅為70 mA，可實現較小功耗。ADF5709低功耗非常適合具有有限氣流或無氣流的高性能應用。該VCO的單芯片結構可在溫度變化范圍內實現較佳輸出功率和噪聲特性。

該VCO是一款全集成式器件并將共振器、負電阻器件和變?nèi)?a target="_blank">二極管集成在一起，較大程度地減少了外部元件的數量和電路板空間。

ADF5709的VTUNE引腳具有低輸入阻抗，可實現高調諧速度和調制帶寬，用作頻率合成器的一部分時支持較快的頻率掃描和鎖定時間，例如在雷達或測試與測量應用中。

ADF5709采用符合RoHS標準的微型、3.90 mm × 3.90 mm、陶瓷無鉛芯片載體(LCC)封裝。該封裝包括連接至裸露焊盤的通孔和過孔，增強了熱特性。

ADF5709具有小尺寸、較佳噪聲性能、低功耗和寬調諧范圍，使該器件非常適合許多需要靈活性、高性能、小尺寸和緊張功率預算的應用。ADF5709與HMC733以及其他ADI寬帶VCO引腳兼容。

應用

• 工業和醫療設備
• 測試與測量設備
• 軍用雷達、電子戰(EW)和電子對抗(ECM)
• 點到點和點到多點無線電
• 小型衛星地面站(VSAT)
• 無線通信基礎設施

特性

• 寬輸出頻率范圍：9.85 GHz至20.5 GHz
• 寬調諧帶寬
• 低單邊帶相位噪聲：-83 dBc/Hz（100 kHz失調時）
• 無需外部諧振器
• 電源電流：VCC = 5 V時為70 mA（典型值）
• 24引腳、3.90 mm × 3.90 mm、陶瓷LCC封裝

框圖

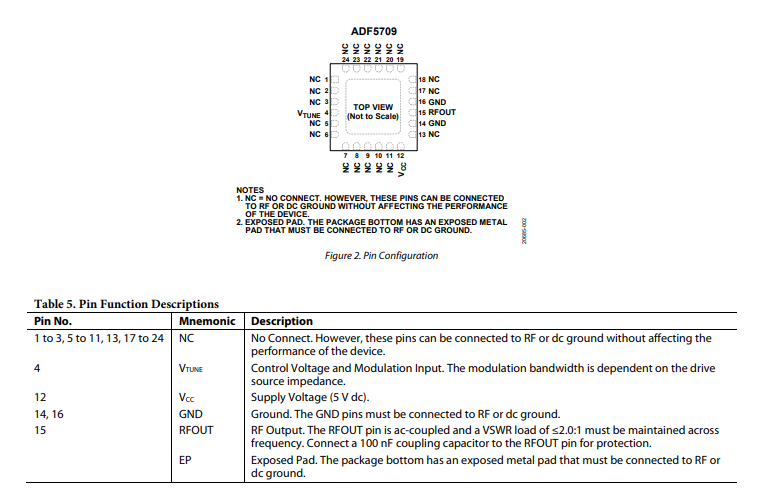

引腳配置描述

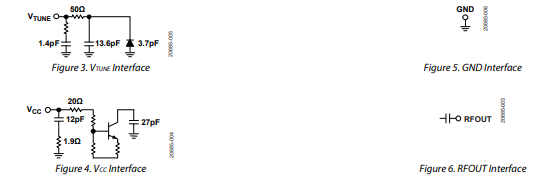

接口示意圖

典型性能特征

應用信息

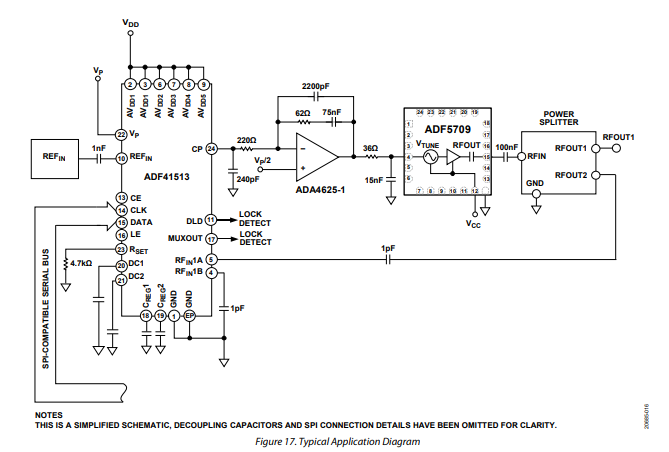

ADF5709在微波合成器應用中用作本地振蕩器（LO）。該器件的主要應用包括點對點和多點無線電、軍用雷達、測試測量、工業及醫療設備，以及無線通信基礎設施。其低相位噪聲特性可實現更高階的調制，并降低通信系統中的誤碼率。線性、單調的調諧靈敏度可實現穩定的環路濾波器設計。較高的輸出功率可減少驅動后續級所需的增益。共源共柵緩沖放大器級確保了在較寬的輸出功率范圍內具有穩定性，并改善了壓控振蕩器（VCO）的牽引性能。

為實現VCO的最佳性能，建議采用高電源抑制比（PSRR）的低壓差（LDO）穩壓器，以最大程度減少電源上的雜散頻率對VCO產生的任何不良相位噪聲。ADM7150和LT3042符合這些要求，是可使用的LDO穩壓器。

VCO的寬頻率范圍表明應使用低噪聲鎖相環（PLL）合成器，如ADF41513。該合成器1 GHz至26.5 GHz的寬輸入帶寬使ADF5709可變電荷泵電流能夠補償VCO的靈敏度變化，從而根據需要增加或減少電流。確保采用最佳的射頻布局實踐，以實現電路的隔離。優先考慮從VCO的輸出緩沖器到射頻輸入引腳（RFin1A）的微波功率分配器網絡。將ADF41513的最高頻率輸出盡可能靠近ADF5709的Vtune引腳放置，并將濾波器的最終RC極點盡可能靠近ADF5709的Vtune引腳放置。

ADF5709的寬調諧范圍需要使用高電壓、低噪聲運算放大器。ADA4625 - 1適用于此類應用。

建議的印刷電路板（PCB）疊層由高質量電介質材料組成，如Rogers 4003。傳輸高頻信號的傳輸線必須仔細控制特性阻抗，為50Ω。
