隨著人們對室內空氣質量的關注度日益提升，空氣凈化器已成為現代家庭和辦公環境中不可或缺的設備。為了滿足消費者對高效凈化、低能耗以及緊湊設計的期待，半導體技術在空氣凈化器中的應用變得至關重要。東芝憑借其在半導體領域的深厚積累，為空氣凈化器的電源管理、電機驅動和傳感器信號處理等關鍵單元提供了多樣化的解決方案，幫助設備實現更高的性能和可靠性。

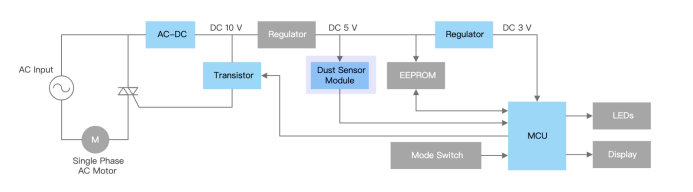

空氣凈化器框圖

無刷直流電機控制IC

空氣凈化器的核心組件之一是無刷直流電機（BLDC），其性能直接影響能效、噪音和壽命。東芝推出的TB6584FNG、TB6584AFNG和TB6586AFG等電機控制IC，通過自動導通角控制和正弦波驅動技術，實現高效、低噪運行。相比傳統的方波驅動，正弦波驅動能顯著降低電流波形波動，從而減少電機振動和噪音。此外，東芝提供第三方評估板和PSpice仿真數據，助力開發者快速優化電機驅動設計。

東芝無刷直流電機控制IC產品

低功耗、高效的MCU

東芝的TMPM036FWG和TMPM037FWUG是低功耗、高效的MCU，專為需要高性能信號處理和小型封裝的應用場景（如空氣凈化器）設計。它們基于Arm Cortex-M0內核，結合NANO FLASH技術，兼具低功耗與高性能。它們內置多通道AD轉換器，能高效處理傳感器數據，非常適合空氣凈化器中的空氣質量監測和信號處理需求。小型封裝設計進一步節省空間，為設備小型化提供支持。

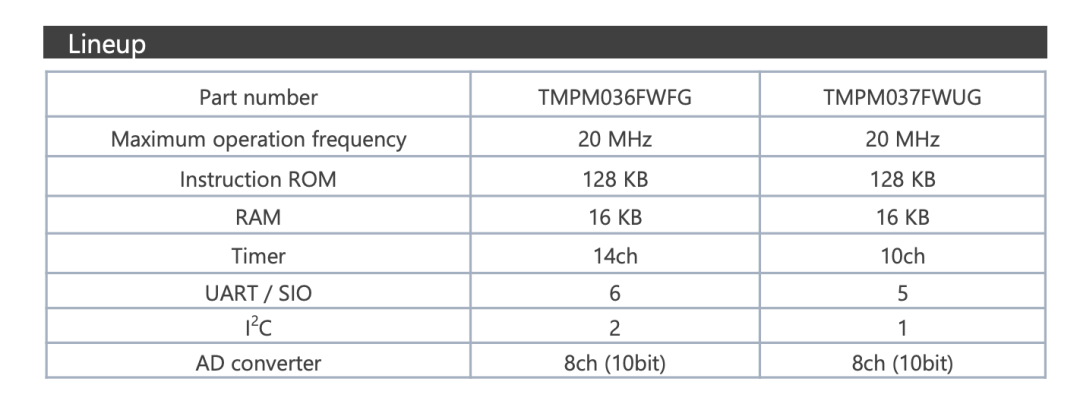

TMPM036FWG和TMPM037FWUG型號規格

高效整流二極管CMG06A

在空氣凈化器的電源管理與電機控制系統中，整流二極管扮演著至關重要的角色。東芝的CMG06A整流二極管采用M-FLAT表面貼裝封裝，與傳統引線式器件相比，能夠顯著降低高度，減少電路板占用空間，同時提升設備內部組件的集成度。其電壓范圍覆蓋200 V至1000 V，電流范圍0.5 A至3 A。其正向特性曲線表明，在不同溫度條件（如125°C、75°C、25°C、-55°C）下，器件均能保持穩定的正向電流特性，有效適應空氣凈化器在各種環境下的工作狀態。

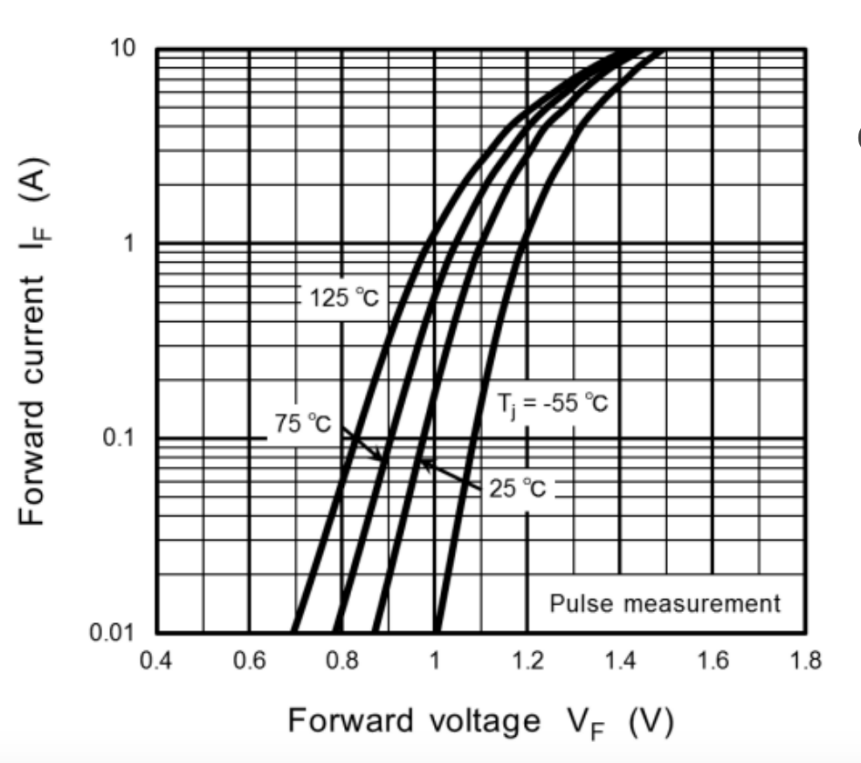

正向特性曲線

雙極型晶體管2SC6026CT

在空氣凈化器的PCB設計中，空間優化是關鍵因素之一。2SC6026CT晶體管以低飽和電壓和多樣的封裝形式（如平引線、無引線）滿足PCB空間優化的需求。即使在高負載下，它也能保持低導通損耗，提升能效。同時，其優異的靜電放電（ESD）防護能力增強了設備在復雜環境中的穩定性，延長使用壽命。從VCE(sat) - IC特性曲線可以看出，如下圖，在不同溫度條件下 (-25°C、25°C、100°C)，2SC6026CT的飽和壓降始終保持在較低水平，確保其在不同環境條件下均能穩定工作。

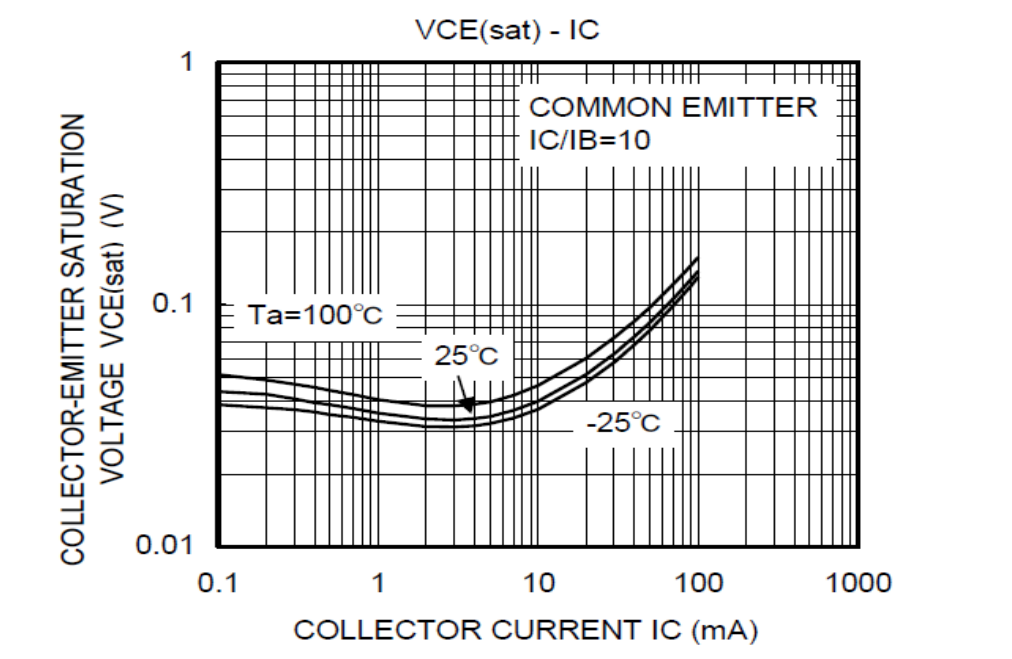

VCE(sat) - IC特性曲線

高壓智能功率驅動器（IPD）

TPD4162F IPD產品優化了BLDC電機驅動，集成三相逆變電路及多種保護功能（如過流、過熱、欠壓保護、電流限制、熱關斷），減少外部元件并縮小PCB面積。東芝還提供TPD4204（MOSFET輸出）和TPD4163F／TPD4163K／TPD4164F／TPD4164K（IGBT輸出）等IPD產品，支持直接通過MCU信號實現高效變速驅動。高壓與控制端口分離設計進一步降低電磁干擾，提升信號完整性。

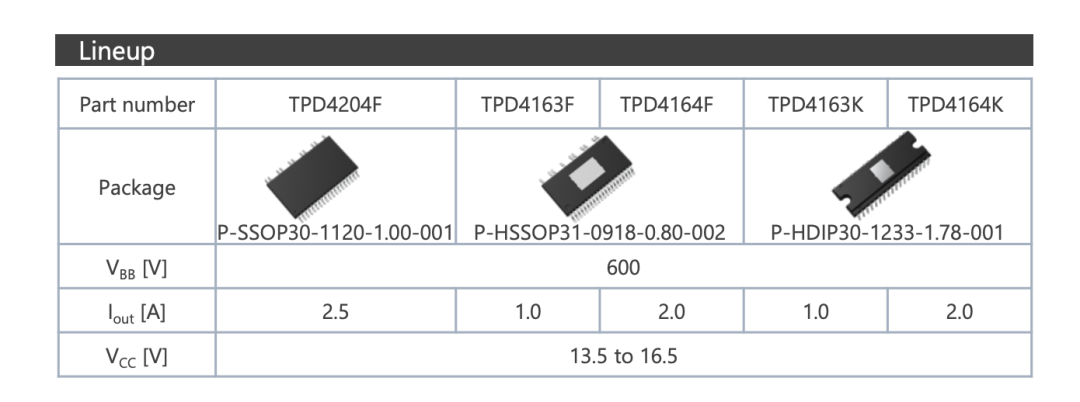

不同IPD產品規格

低功耗運算放大器

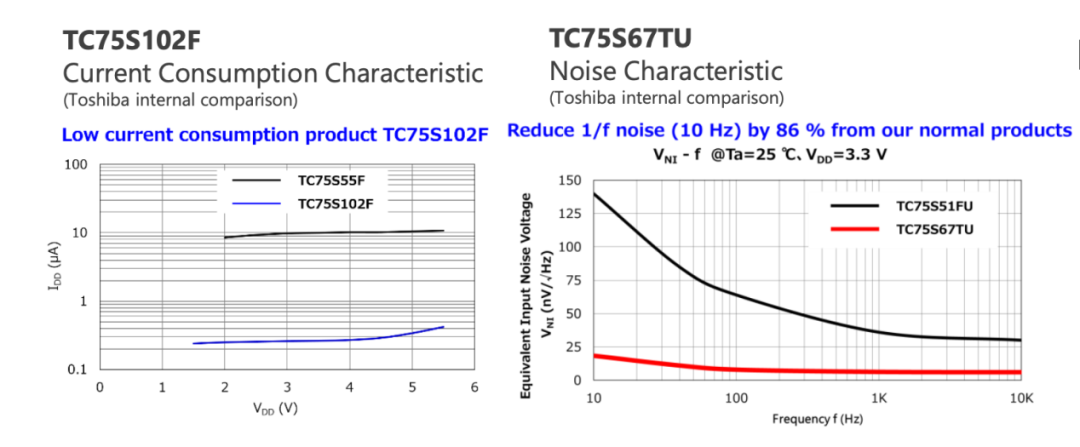

TC75S102F和TC75S67TU運算放大器專為傳感器系統設計，低至0.27μA（TC75S102F）的工作電流和6.0 nV／√Hz（TC75S67TU）的噪聲水平，確保信號放大的高精度與低功耗。這不僅提升空氣凈化器的感知能力，還延長電池續航。

晶體管輸出光耦合器

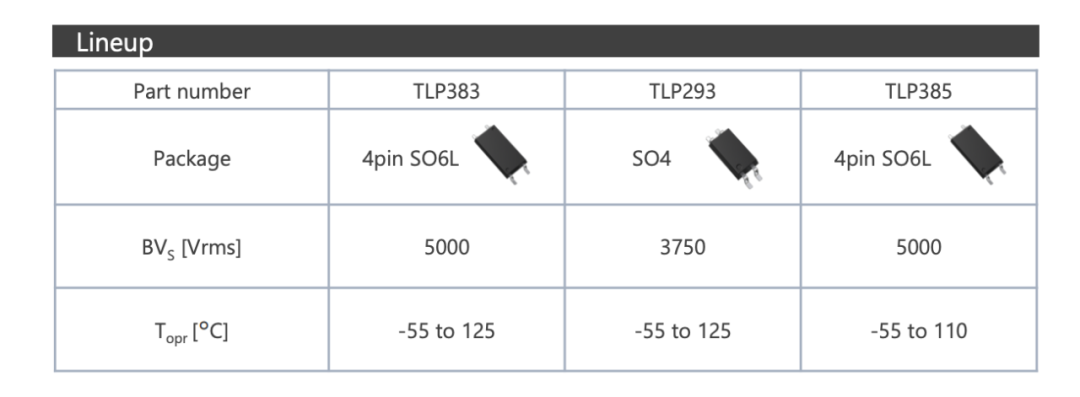

東芝的TLP383／TLP293／TLP385光耦合器采用高電流傳輸比（CTR）和高溫穩定性設計，能夠在低輸入電流條件下實現高效信號隔離，確?？諝鈨艋髟诓煌h(huán)境條件下的穩定運行。通過優化設計，TLP系列光耦在極端溫度下（-55°C至110°C或125°C）依然能穩定工作，確保設備長期可靠運行。

從無刷直流電機控制到低功耗MCU，再到高效整流二極管、運算放大器和智能功率驅動器，東芝的創新技術為空氣凈化器提供了強大的支持，助力設備在節能、靜音和耐用性上全面提升。想了解更多技術細節和應用案例？點擊深入閱讀吧！
