TPS65024x 器件是集成電源管理 IC，適用于由一個鋰離子或鋰聚合物電池供電的應用，這些應用需要多個電源軌。TPS65024x 提供三個高效的降壓轉換器，旨在為基于處理器的系統提供內核電壓、外設、I/O 和內存軌。所有三個降壓轉換器在輕負載時都進入低功耗模式，以便在盡可能寬的負載電流范圍內實現最高效率。通過將 MODE 引腳拉高，可以強制轉換器進入固定頻率 PWM 模式。
*附件：tps650245.pdf

特性

• 用于系統電壓的 1.6A、1.0A 或 0.8A、效率為 97% 的降壓轉換器 （VDCDC1）
  • 3.3 V 或 2.80 V 或可調
• 1.6A、1.0A 或 0.8A、效率高達 95% 的存儲器降壓轉換器 （VDCDC2）
  • 1.8 V 或 2.5 V 或可調
• 用于處理器內核的 0.8A、效率為 90% 的降壓轉換器 （VDCDC3）
• VDCDC3 的兩個可選電壓
  • TPS650240：
    • DEFDCDC3 = 低： V O = 1.0 伏
    • DEFDCDC3 = 高： V O = 1.3 伏
  • TPS650241：
    • DEFDCDC3 = 低： V O = 0.9 伏
    • DEFDCDC3 = 高： V O = 1.375 伏
  • TPS650242：
    • DEFDCDC3 = 低： V O = 1.0 伏
    • DEFDCDC3 = 高： V O = 1.5 伏
  • TPS650243：
    • DEFDCDC3 = 低： V O = 1.0 伏
    • DEFDCDC3 = 高： V O = 1.2 伏
  • TPS650244：
    • DEFDCDC3 = 低： V O = 1.55 伏
    • DEFDCDC3 = 高： V O = 1.6 伏
  • TPS650245：
    • DEFDCDC3 = 低： V O = 0.9 伏
    • DEFDCDC3 = 高： V O = 1.1 伏
• 用于 Vdd_alive 的 30mA LDO
• 2 × 200mA 通用 LDO（LDO1 和 LDO2）
• 處理器內核的動態電壓管理
• LDO1 和 LDO2 電壓可從外部調節
• 用于電感轉換器的獨立使能引腳
• 2.25MHz 開關頻率
• 85μA 靜態電流
• 熱關斷保護

參數

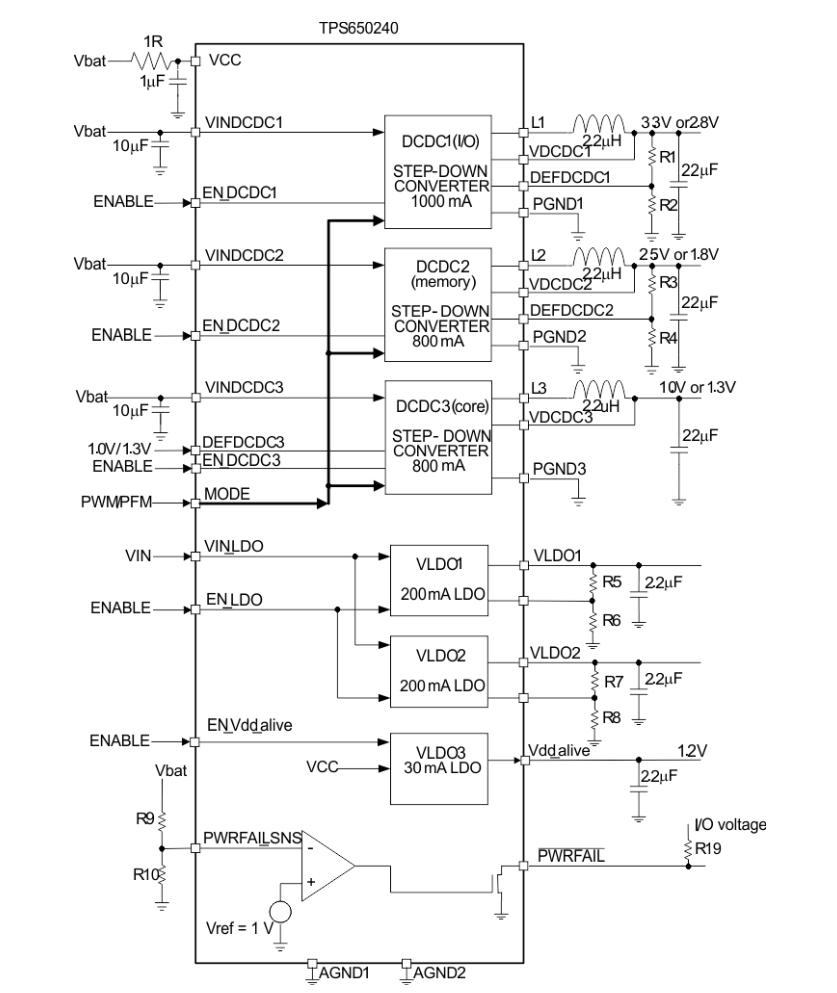

方框圖

一、概述

TPS650245是一款集成電源管理IC，專為使用鋰離子（Li-Ion）或鋰聚合物（Li-Polymer）電池的系統設計。它包含三個高效的降壓DC-DC轉換器、兩個200mA的LDO以及一個30mA的LDO，適用于需要提供多個電源軌的處理器基系統。

二、主要功能

1. 降壓DC-DC轉換器

• ?三個同步降壓轉換器?：提供高達97%的效率，分別用于系統電壓（VDCDC1）、內存電壓（VDCDC2）和處理器核心電壓（VDCDC3）。
• ?可編程輸出電壓?：通過DEFDCDC1、DEFDCDC2和DEFDCDC3引腳設置默認輸出電壓，VDCDC3的輸出電壓還可在運行期間通過改變DEFDCDC3的邏輯電平來動態調整。
• ?輕載模式?：在輕載條件下自動進入功率節省模式（PFM），以維持高效率。

2. LDO

• ?兩個200mA LDO?：提供靈活的輸出電壓選項，可通過外部電阻分壓器調整。
• ? 一個30mA LDO（Vdd_alive） ?：通常用于為處理器或其他應用處理器的邏輯輸入提供始終開啟的電源軌。

3. 控制與保護特性

• ?獨立使能引腳?：為每個降壓轉換器和LDO提供獨立的使能控制。
• ? 欠壓鎖定（UVLO） ?：防止在低輸入電壓下設備故障和電池過度放電。
• ?熱關斷保護?：防止芯片因過熱而損壞。

三、電氣特性

• ?輸入電壓范圍?：所有引腳（除AGND、VLDO1和VLDO2外）的輸入電壓范圍為-0.3V至7V，VLDO1和VLDO2的輸入電壓范圍為-0.3V至3.6V。
• ?輸出電壓選項?：VDCDC1和VDCDC2支持1.8V至3.3V（或可調）的輸出電壓，VDCDC3支持0.9V至1.6V（具體取決于設備型號）的輸出電壓。
• ?輸出電流能力?：VDCDC1和VDCDC2的最大輸出電流為設備特定值，VDCDC3的最大輸出電流為800mA。

四、應用

• ?適用于各種電池供電的應用?：如分裂供電DSP和μP解決方案、ARM基處理器系統、蜂窩電話、智能手機、GPS設備、數字相機和PDA等。

五、封裝與尺寸

• ?封裝類型?：32引腳VQFN封裝，尺寸為5mm x 5mm。

六、文檔和支持

• ?數據手冊?：提供了詳細的電氣特性、功能描述、應用信息和布局指南。
• ?TI社區資源?：用戶可通過TI社區獲取技術支持和文檔。

七、注意事項

• 在設計和使用TPS650245時，應仔細遵循數據手冊中的推薦布局指南和元件選擇，以確保最佳性能和穩定性。
• 在處理集成電路時，應遵守適當?shù)撵o電放電（ESD）預防措施，避免損壞芯片。
