LM3687 是一款具有集成低壓差線性穩壓器的降壓直流/直流轉換器 針對單節鋰離子電池或 3 節 NiMH/NiCd 電池為超低電壓電路供電進行了優化 電池。它提供具有固定輸出電壓和高達 在后置穩壓模式下為 750mA 或在獨立工作模式下為 1100mA，在輸入電壓范圍內 范圍從 2.7V 到 5.5V。有幾種不同的固定輸出電壓組合可供選擇 。

線性穩壓器由降壓轉換器的固定輸出電壓驅動 （后監管）轉化為高效率。
*附件：lm3687.pdf

該設備為手機和類似設備提供卓越的功能和性能 具有復雜電源管理系統的便攜式應用程序。自動智能切換 PWM 低噪聲和 PFM 低電流模式在滿負載范圍內提供更高的效率 電流范圍。在全功率運行期間，固定頻率 1.8MHz （典型值）PWM 模式驅動負載 最大 ~80mA 至 750mA滯后 PFM 模式通過減少 輕負載和系統待機期間的靜態電流。

LM3687 還具有針對過熱、電流過載的內部保護 和欠壓條件。

兩個使能引腳允許 DC-DC 或線性穩壓器單獨作 單獨或兩者兼而有之。如果線性穩壓器 V 的電源輸入電壓IN_LIN不夠高（例如 DC-DC 轉換器未啟用或未啟動）啟動 LDO 從 V 開始為線性穩壓器輸出供電電池額定負載電流為 50mA （啟動模式）。如果 VIN_LIN處于所需的電壓水平，則啟動 LDO 被停用，主穩壓器提供 350mA 輸出電流。在關斷模式下（啟用引腳 拉低），器件關閉，并將電池消耗降低至 0.1μA （典型值）。

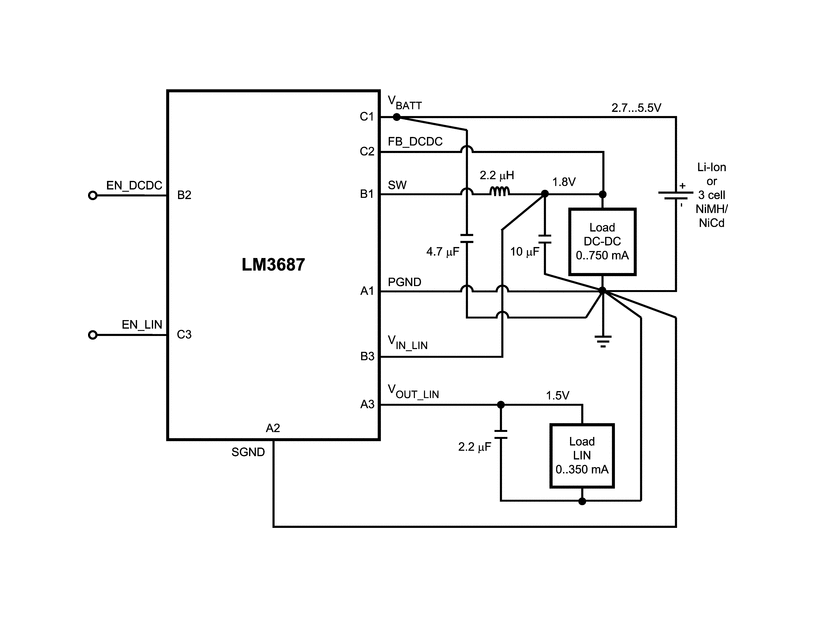

LM3687 采用微型無鉛 （NO PB） 9 凸點 DSBGA 封裝。一個 高 1.8MHz （典型值） 的開關頻率允許使用微小的表面貼裝元件。只有四個 需要外部元件 - 一個電感器和三個陶瓷電容器。

特性
DC-DC 轉換器：

• 750mA 最大負載能力
• 1.8MHz PWM 固定開關頻率 （典型值）
• 自動 PFM/PWM 模式切換
• 27μA 典型靜態電流
• 內部同步整流以實現高效率
• 內部軟啟動
  雙軌線性穩壓器：
• 啟動模式
• 負載瞬變 < 25mVpeak 典型值
• 線路瞬變 < 1mVpeak 典型值
• 極低的壓差電壓：350mA 負載電流時為 82mV（典型值）
• 0.7V ≤ V IN_LIN ≤ 4.5V
• 10μA 典型值 IQ從 VIN_LIN
• 350mA 最大負載能力
  組合共同特點：
• 來自 V 的 65μA 典型靜態電流電池如果兩個調節器都使能
• 后置穩壓設置中的最大組合負載能力為 750mA （DC-DC 400mA + 線性穩壓器 350mA）
• 獨立工作模式下的最大總負載能力為 1100mA（DC-DC：750mA，線性穩壓器：350mA）
• 由單節鋰離子電池或 3 節 NiMH/NiCd 電池供電
• 僅需 4 個微型表面貼裝外部元件（1 個電感、3 個陶瓷電容器）
• 小型 9 焊球 DSBGA 封裝
• 過熱、電流過載和欠壓保護

參數

方框圖

一、產品概述

LM3687是一款集成了低壓差線性穩壓器（LDO）和DC-DC轉換器的電源管理IC，專為移動設備和其他便攜式設備設計。它提供了雙路輸出，適用于從單個鋰離子電池或3節NiMH/NiCd電池供電的超低電壓電路。

二、核心特性

1. DC-DC轉換器

• ?最大負載能力?：750mA
• ?固定開關頻率?：1.8MHz（典型值）
• ?工作模式?：自動在PWM（脈沖寬度調制）和PFM（脈沖頻率調制）模式之間切換，以提高效率
• ?軟啟動?：內置軟啟動功能，限制啟動時的浪涌電流
• ?保護功能?：過溫保護、電流過載保護和欠壓保護

2. 低壓差線性穩壓器（LDO）

• ?固定輸出電壓組合?：多種固定輸出電壓組合可選
• ?最大負載能力?：350mA（主調節器），50mA（啟動LDO）
• ?超低壓差電壓?：82mV（典型值）
• ?啟動模式?：當LDO輸入電壓不足時，從電池供電的啟動LDO接管輸出

3. 公共特性

• ?低靜態電流?：DC-DC轉換器在PFM模式下的典型靜態電流為27μA，LDO的典型靜態電流為10μA
• ?小封裝?：采用9焊球的DSBGA封裝，尺寸緊湊
• ?外部組件?：僅需一個電感器和三個陶瓷電容器

三、應用

• ?移動設備?：如手機、掌上電腦等
• ?便攜式設備?：如手持無線電、個人數字助理（PDA）等
• ?電池供電設備?：需要高效電源管理的各種便攜式電子產品

四、封裝與尺寸

• ?封裝類型?：9焊球DSBGA封裝
• ?尺寸?：未具體提供尺寸信息，但強調了小封裝特性

五、電氣特性

• 提供了詳細的電氣特性表格，包括DC-DC轉換器、LDO和系統參數的典型值、最小值和最大值。
• 強調了在不同工作條件下的效率、輸出電壓精度、線性瞬態響應和負載瞬態響應等關鍵指標。

六、設計指南

• ?電感選擇?：提供了電感選擇的詳細指南，包括電感飽和電流和電感值的計算方法。
• ?電容選擇?：詳細說明了輸入電容、輸出電容和LDO輸入電容的選擇原則，以及電容的ESR（等效串聯電阻）對性能的影響。
• ?布局布線?：提供了布局布線的建議，以最小化電磁干擾（EMI）和噪聲，并確保穩定的電源供應。

七、文檔支持

• 提供了詳細的數據手冊和應用指南，幫助用戶快速上手和設計。

八、注意事項

• 在設計和使用過程中，需嚴格遵守絕對最大額定值和推薦工作條件。
• 在處理靜電敏感器件時，需采取適當?shù)姆漓o電措施。
