LP3910 是一款可編程系統電源管理單元，針對基于 HDD 的便攜式媒體播放器進行了優化。該器件集成了兩個低壓差 LDO 穩壓器、兩個具有動態電壓調節 （DVS） 的集成降壓 DC-DC 轉換器、一個具有可編程輸出電壓的寬負載范圍降壓-升壓 DC-DC 轉換器、一個 4 通道、8 位 ADC 和一個雙源鋰離子或鋰聚合物電池充電器。

LP3910 還集成了一些先進的電池管理功能，例如電池溫度測量、USB 反向電流阻斷、LED 充電器狀態指示、熱調節內部功率 FET、電池電壓監控、過流保護和 10 小時安全定時器。該器件可通過 400kHz I2C 兼容接口進行編程。
*附件：lp3910.pdf

LP3910 采用熱增強型
6 mm × 6 mm × 0.8 mm 48 引腳 WQFN 封裝。

特性

• 兩個具有可編程輸出電壓的低壓差穩壓器：
  • 用于通用應用的 LDO1
  • 用于低噪聲模擬應用的 LDO2
• 綠色和紅色 LED 充電器狀態驅動器
• 4 通道 8 位雙斜率
  模數 （ADC） 轉換器
• 2 個高效 DVS 降壓轉換器
• 寬負載范圍降壓-升壓 DC-DC 轉換器
• 400 kHz I^2^C 兼容接口
• 用于單節鋰離子電池的線性恒流和恒壓充電器
• USB 和適配器充電
• 系統電源管理
• 電壓和熱監控電路
• 連續電池電壓監控
• 具有 8 個源的中斷請求輸出
• 50mΩ 電池路徑電阻
• 100mA 至 1000mA 全速率充電電流（使用壁式適配器）
• 可選 0.05C 和 0.1C 充電結束 （EOC） 電流
• USB 電流限制為 100、500 和 800 mA
• USB 預認證電流為 50 mA
• 可選 4.1V、4.2V 或 4.38V 電池端接電壓
• 0.35% 電池終止精度
• 8 位 ADC 上的 ±1 LSB INL/DNL

參數

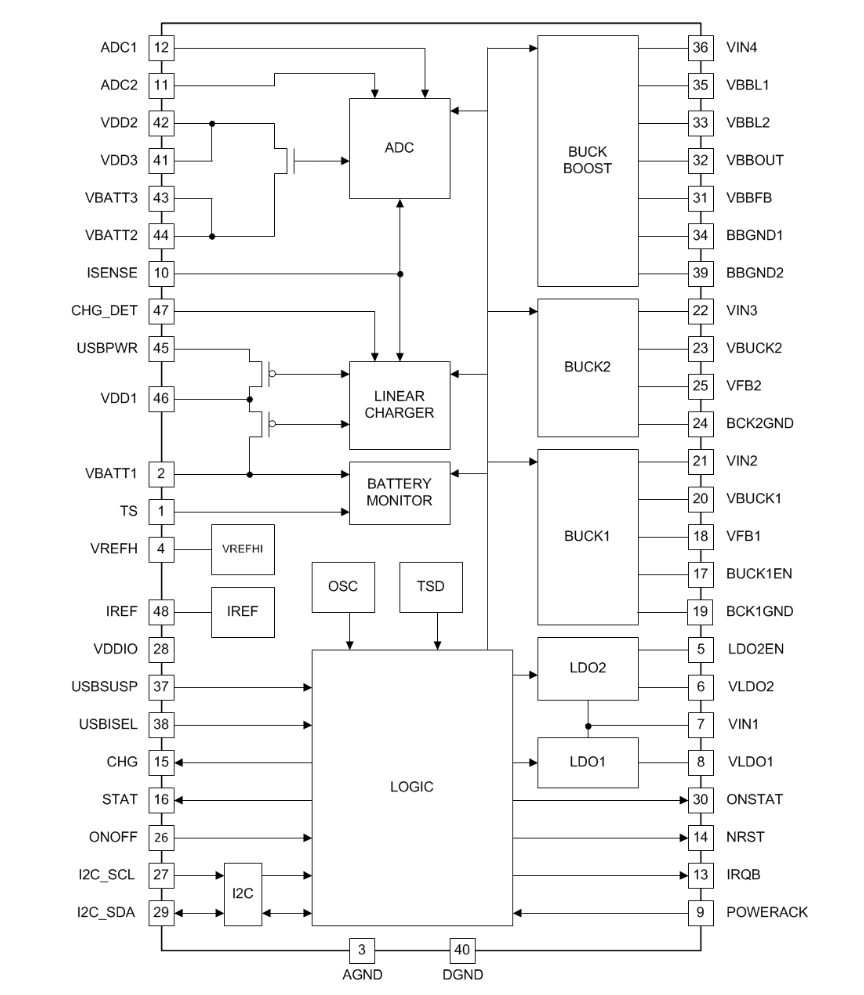

方框圖

一、產品概述

LP3910是一款專為基于硬盤驅動器的便攜式媒體播放器設計的可編程系統電源管理單元（PMU）。它集成了兩個低壓差線性穩壓器（LDO）、兩個同步降壓DC-DC轉換器、一個寬負載范圍的升降壓DC-DC轉換器、一個線性電池充電器、一個8位模數轉換器（ADC）以及多個其他功能。

二、核心特性

1. 集成組件

• ?兩個LDO?：用于為不同負載提供穩定電壓。
• ?兩個降壓DC-DC轉換器?：具有動態電壓調節功能，提供高效率的電源轉換。
• ?升降壓DC-DC轉換器?：支持寬負載范圍，適用于硬盤驅動器供電。
• ?線性電池充電器?：支持單節鋰離子電池或鋰聚合物電池的充電。
• ?8位ADC?：用于電池電壓和充電電流的測量。

2. 電源管理功能

• ?可編程輸出電壓?：通過I2C接口配置各個電源的輸出電壓。
• ?動態電壓調節?：根據負載需求自動調整DC-DC轉換器的輸出電壓。
• ?電池管理?：包括電池溫度監測、反向電流保護、過流保護等功能。

3. 通信接口

• ?I2C接口?：用于配置設備參數和監控設備狀態。
• ?中斷請求輸出?：提供8個中斷源，用于通知處理器各種事件。

4. 其他功能

• ?靈活的電源排序?：支持通過I2C接口或外部引腳控制電源開啟和關閉的順序。
• ?熱管理?：包括熱關斷和熱警告功能，保護設備免受過熱損害。

三、應用

LP3910適用于基于硬盤驅動器的便攜式媒體播放器、便攜式游戲設備、便攜式導航設備等需要高效電源管理的應用場景。

四、封裝與尺寸

• ?封裝類型?：48引腳WQFN封裝。
• ?尺寸?：6mm × 6mm × 0.8mm。

五、電氣特性

• 提供了詳細的電氣特性表格，包括各個電源模塊的輸出電壓范圍、最大負載電流、效率、靜態電流等關鍵指標。
• 強調了在不同工作條件下的性能表現，如溫度范圍、輸入電壓范圍等。

六、設計指南

• ?電感選擇?：提供了電感選擇的詳細指南，包括電感飽和電流和電感值的計算方法。
• ?電容選擇?：詳細說明了輸入電容、輸出電容的選擇原則以及它們對電源穩定性的影響。
• ?布局布線?：提供了布局布線的建議，以最小化電磁干擾和噪聲。

七、文檔支持

• 提供了詳細的數據手冊和應用指南，幫助用戶快速上手和設計。

八、注意事項

• 在設計和使用過程中，需嚴格遵守絕對最大額定值和推薦工作條件。
• 在處理靜電敏感器件時，需采取適當?shù)姆漓o電措施。
• 確保I2C通信的穩定性和可靠性，以避免配置錯誤或設備故障。
