概述
HMC506LP4(E)是一款GaAs InGaP異質結雙極性晶體管(HBT)MMIC VCO，帶有集成諧振器、負電阻器件、變?nèi)?a target="_blank">二極管、緩沖放大器。 該VCO在7.8至8.7 GHz的頻率下工作，由于振蕩器的單芯片結構，其相位噪聲性能在不同的溫度、沖擊、振動條件下均非常出色。 功率輸出為+14 dBm（典型值），采用+3V單電源，功耗77 mA。 該電壓控制振蕩器采用無引腳QFN 4x4 mm表貼封裝。
數據表：*附件：HMC506LP4 HMC506LP4E采用SMT封裝的VCO，帶有緩沖放大器，7.8-8.7GHz技術手冊.pdf

應用

• VSAT無線電
• 點對點/多點無線電
• 測試設備和工業控制
• 軍事最終用途

特性

• Pout: +14 dBm
• 相位噪聲： -103 dBc/Hz（100 KHz）
• 無需外部諧振器
• 單電源： +3V (77 mA)
• QFN無引腳SMT封裝，16 mm2

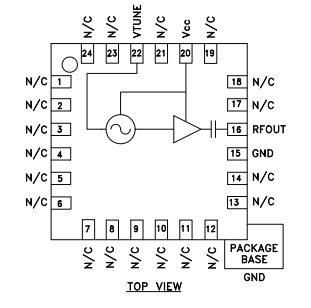

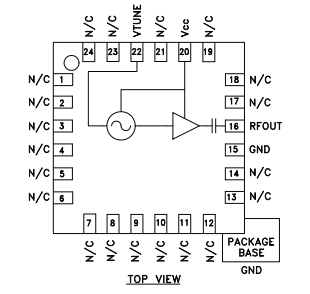

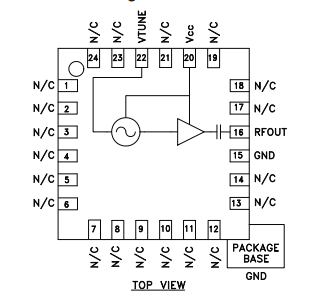

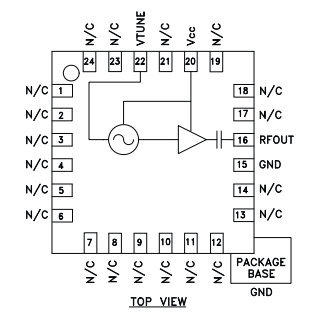

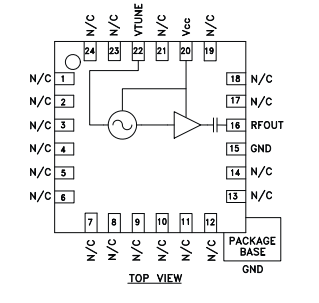

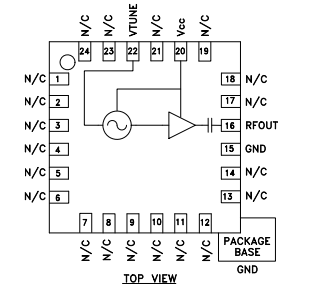

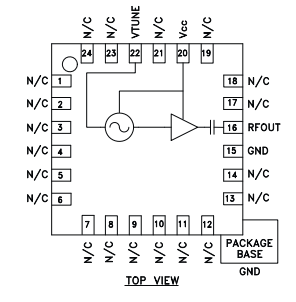

框圖

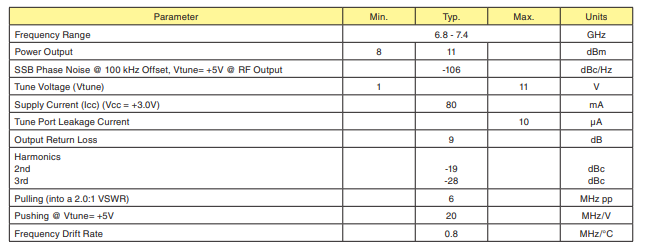

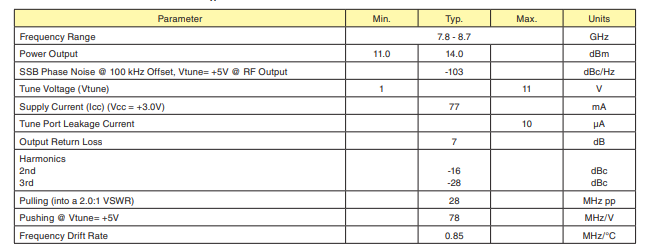

電氣規格

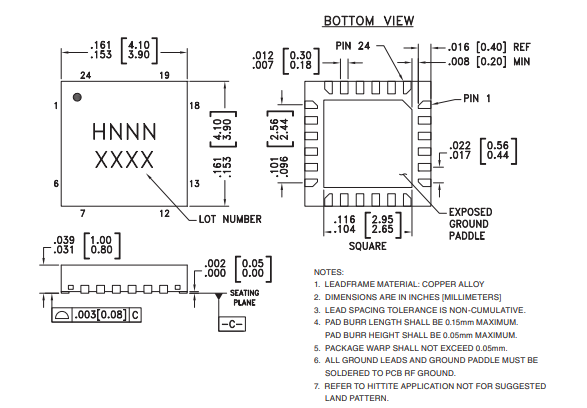

外形圖

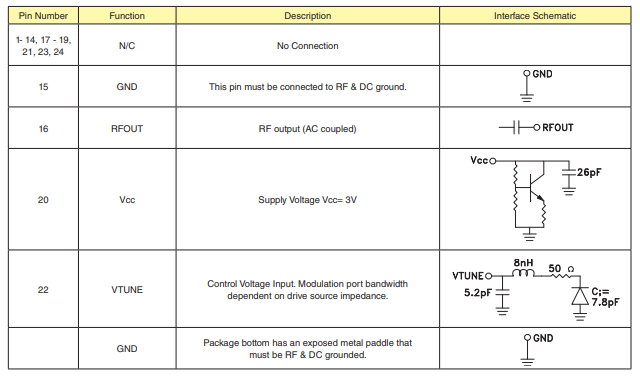

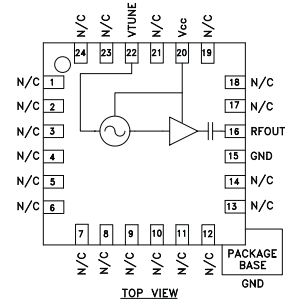

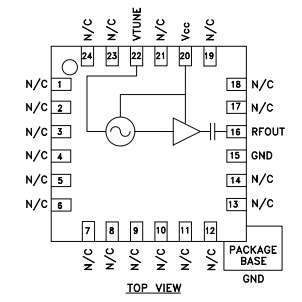

引腳配置描述
