PGA281 是一款高精度儀表放大器，此放大器具有數控增益和信號完整性測試功能。 這個器件使用已獲專利的自動歸零技術來提供低偏移電壓、近零偏移和增益漂移、出色的線性，并且?guī)缀鯖]有 1/f 噪聲。

數據手冊：*附件：PGA281 零漂移、高壓可編程增益放大器技術手冊.pdf

對 PGA281 進行了優化，從而在一個寬頻率范圍內提供大于 110dB (G = 1) 的出色共模抑制。 較好的共模和電源抑制提供了高分辨率、精準測量。 36V 電源能力和寬、高阻抗輸入范圍符合一般信號測量的需要。

PGA281 提供 ?V/V（衰減）至 176V/V 范圍內的多個內部增益選項，這使得這款器件成為適用于多種應用的通用、高性能模擬前端。 完全差分、軌到軌輸出被設計成可將寬范圍輸入信號與高分辨率模數轉換器 (ADC) 的低壓域輕松對接。

PGA281 采用薄型小外形尺寸 (TSSOP)-16 封裝并且額定溫度范圍介于 -40°C 至 +105°C 之間。

特性

• 寬輸入電壓范圍：在使用 ±18V 電源時為 ±15.5V
• 二進制增益步長：128V/V 至 ?V/V
• 額外比例縮放因子：1V/V 和 1?V/V
• 低偏移電壓：在 G=128 時為 5μV
• 偏移電壓的近零長期漂移
• 近零增益漂移：0.5ppm/°C
• 出色的線性：1.5ppm
• 出色的共模抑制比 (CMRR)：140dB
• 高輸入阻抗
• 極低 1/f 噪聲
• 差分信號輸出
• 過載檢測
• 薄型小外形尺寸 (TSSOP)-16 封裝

引腳功能和配置

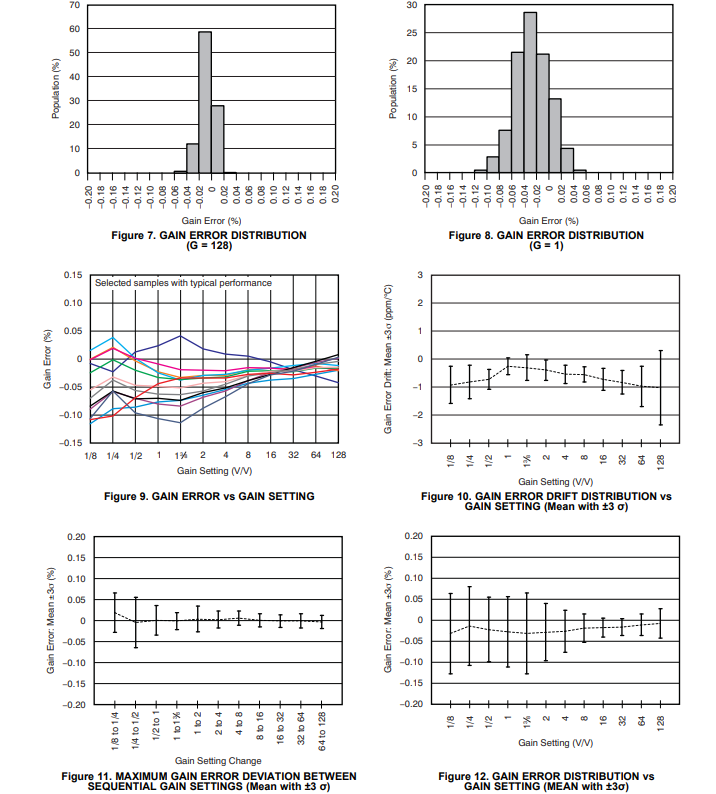

典型特性

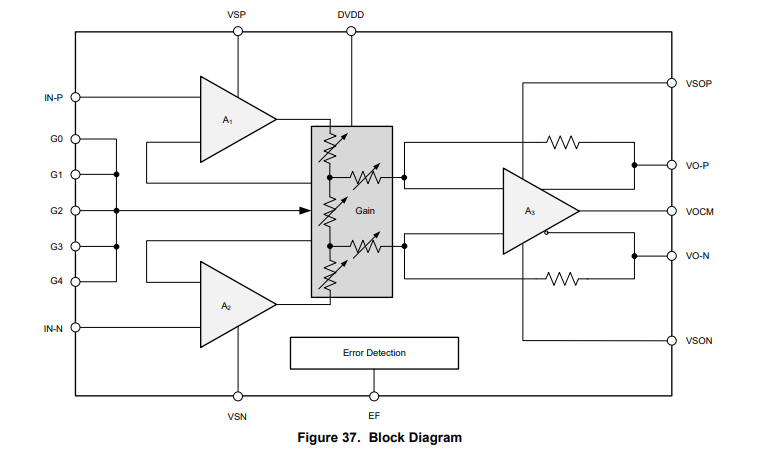

功能方框圖

應用范圍
高精度信號儀表
并行多數據采集
醫療儀表
測試和測量?jī)x器
差分或單端模數轉換器(ADC)驅動器
應力計放大器
工業過程控制
