OPA4317 四通道、低失調電壓、軌到軌、IO、運算放大器技術手冊
OPA317 系列 CMOS 運算放大器不但具備精密的性能，而且價格極具競爭力。這些器件屬于采用專有自動校準技術的零漂移系列放大器，在整個時間和溫度范圍內的偏移電壓非常低（最大 90μV）且?guī)缀趿闫?，并且靜態電流只有 35μA（最大值）。
數據手冊：*附件：OPA4317 四通道、低失調電壓、軌到軌、IO、運算放大器技術手冊.pdf
OPA317 系列放大器 具有 軌到軌輸入和輸出以及幾乎不變的 1/f 噪聲特性，因此是許多應用 應用的理想選擇，更容易設計到系統中。此類器件經過優化，適合在 1.8V (±0.9V) 至 5.5V (±2.75V) 的低電壓狀態下工作。
OPA317（單通道版本）提供 SC70-5、 SOT23-5 和 SOIC-8 三種封裝。OPA2317（雙通道版本）提供 VSSOP-8 和 SOIC-8 兩種封裝。OPA4317 提供標準 SOIC-14 和 TSSOP-14 兩種封裝。所有器件版本的額定工作溫度范圍均為 -40°C 至 +125°C。
特性
- 電源電壓：1.8V 至 5.5V
- 微型封裝：
- 單通道：SOT23-5、SC-70、SOIC-8
- 雙通道：VSSOP-8、SOIC-8
- 四通道：SOIC-14、TSSOP-14
- 低偏移電壓：20μV（典型值）
- 共模抑制比 (CMRR)：108dB（典型值）電源抑制比 (PSRR)
- 靜態電流：35μA（最大值）
- 增益帶寬：300kHz
- 軌到軌輸入和輸出
- 內部電磁干擾 (EMI) 和內部射頻干擾 (RFI) 濾波功能
引腳功能和配置
典型特性

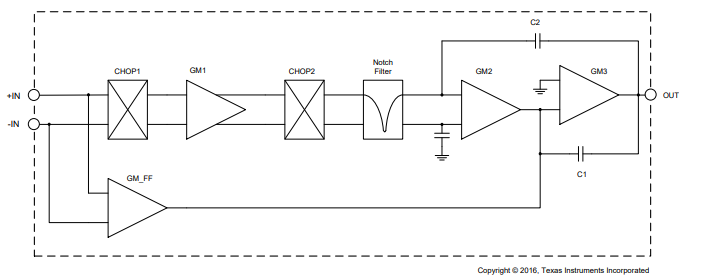

功能方框圖
應用
- 電池供電儀器
- 溫度測量
- 傳感器 應用
- 電子稱
- 醫療儀表
- 手持測試設備
- 電流感測
