一、項目背景

隨著汽車行業的快速發展，電子助力轉向系統（EPS）作為提升汽車操控性能和安全性的重要部件，其市場需求不斷增加。在電子助力轉向系統的生產制造過程中，需要實現高精度的位置傳感器與主站PLC之間的高效、可靠通信，以確保系統的精確控制和穩定運行。然而，位置傳感器通常采用CAN協議，而主流的自動化控制系統中PLC多采用Profinet協議，現采用捷米特CAN轉ProfiNet協議轉換網關實現兩種協議轉換的網關設備來解決通信問題。

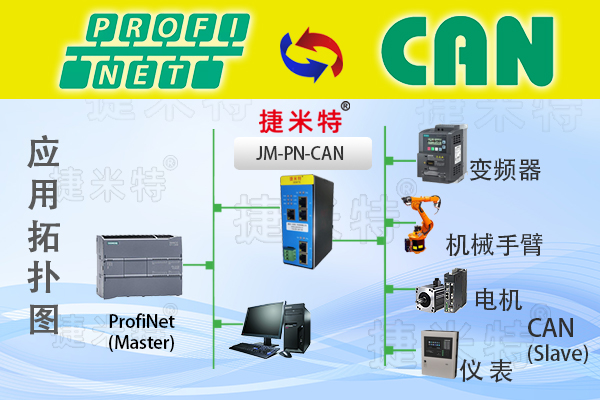

二、系統架構與設備選型

·主站PLC：選用西門子S7-1500PLC，其具備強大的處理能力和豐富的通信接口，支持Profinet協議，能夠?qū)崿F(xiàn)對整個生產過程的集中控制和監控。

·位置傳感器：采用海德漢的旋轉編碼器，該編碼器具有高精度、高可靠性的特點，廣泛應用于工業自動化領域，其通信接口為CAN協議。

·協議轉換網關：捷米特CAN轉ProfiNet智能網關作為核心設備，連接CAN總線和Profinet總線，實現兩種協議的數據轉換和傳輸。該網關具有體積小巧、即插即用、配置簡單等特點，采用標準4芯屏蔽電纜進行Profinet通信，CAN總線物理層使用雙絞線傳輸，并在兩個端點加入終端匹配電阻，以增強通訊的可靠性。

三、實施過程

1.硬件連接：首先，將捷米特CAN轉ProfiNet協議轉換網關的Profinet接口通過標準屏蔽電纜連接到西門子S7-1500PLC的Profinet網絡中；然后，將海德漢旋轉編碼器的CAN接口連接到網關的CAN總線接口，并確保CAN總線網絡的兩個端點已加入終端匹配電阻。

2.軟件配置：在西門子博途軟件中，創建新項目并輸入項目名稱。選擇菜單欄“選項”——“管理通用站描述文件”，安裝捷米特JM-PN-CAN網關的GSD文件，以便PLC能夠識別和配置網關設備。添加網關設備到項目中，并根據實際需求設置網關的輸入/輸出地址范圍、波特率等參數。配置完成后，將程序下載到PLC中。

3.參數設置與調試：使用海德漢旋轉編碼器的配置軟件，設置其CAN通信參數，如波特率、節點號等，確保與捷米特ProfiNet轉CAN智能網關的CAN配置一致。通過網關的配置工具，檢查和調整數據轉換的格式和內容，確保位置傳感器的數據能夠準確無誤地傳輸?shù)絇LC中，并且PLC的控制信號也能夠正確地發送到傳感器。在調試過程中，利用網關自帶的診斷功能和指示燈狀態，快速定位和解決可能出現的通信問題，如鏈路故障、數據錯誤等。

四、應用效果

·精確控制：通過捷米特ProfiNet轉CAN協議轉換網關，西門子S7-1500PLC能夠?qū)崟r接收海德漢旋轉編碼器的位置數據，精確地控制電子助力轉向系統的助力大小和方向，提高了汽車的操控性能和駕駛舒適性。

·高效生產：實現了位置傳感器與PLC之間的快速、可靠通信，減少了系統集成時間和布線成本，提高了生產效率。在生產線上，多臺電子助力轉向系統的裝配和調試工作得以順利進行，有效縮短了產品的生產周期。

·穩定運行：該網關在復雜的工業環境中表現出良好的穩定性和抗干擾能力，確保了電子助力轉向系統在汽車生產過程中的長期穩定運行，降低了設備故障率和維護成本。

五、總結與展望

在電子助力轉向系統的生產應用中，捷米特ProfiNet轉CAN智能網關成功地解決了CAN協議位置傳感器與Profinet協議主站PLC之間的通信難題，為汽車制造企業提供了高效、可靠的自動化解決方案。隨著汽車產業的不斷發展，特別是新能源汽車和自動駕駛技術的興起，對電子助力轉向系統的性能和精度提出了更高的要求。捷米特CAN轉ProfiNet協議轉換網關在該領域的成功應用，不僅為汽車制造商提升了生產效率和產品質量，還為其在未來智能汽車制造領域的技術升級和創新發展奠定了堅實的基礎，具有廣闊的應用前景和推廣價值。

（具體內容配置過程及其他相關咨詢可聯系楊工。）
