產品介紹

LHP2613是一款具有集成式鐵氧體磁珠濾波器補償?shù)牡驮肼暫偷图y波電流模式同步降壓轉換器。LHP2613非常適合通常使用LDO實現后置穩壓的噪聲敏感型應用，該解決方案可省去LDO電路，從而節省功耗和 PCB空間。為了進一步減小輸出電壓紋波，LHP2613集成了環路補償，可與可選的第二級鐵氧體磁珠L-C濾波器一起工作。通過用連接到NR/SS引I腳的電容器過濾內部電壓基準，可實現100Hz-100kHz=28.4uVrms@Vout-=0.8VCsS=470nF積分噪聲，接近低噪聲LDO的低頻噪聲水平。LHP2613的額定工作溫度范圍為-40C至+125C，10引l腳2mm×2mmQFN封裝。

產品特性

低輸出1/f噪聲

=28.4uVrms(100Hz-100kHz)

@Vout=0.8V Css=470nF

=51.1uVrms(100Hz-100kHz)

@Vout=1.2VCss=470nF

=68.9uVrms(100Hz-100kHz)

@Vout=3.3V Css=470nF

=45.1uVrms(100Hz-100kHz)

@Vout=-3.3VCss=470nF

·輸入電壓范圍：3V至17V

·輸出電壓范圍：0.8V至5.5V

·最大連續輸出電流：3A

·2.2MHz或1MHz定頻峰值電流模式控制

·可與外部時鐘同步(可選)

·集成環路補償支持鐵氧體磁珠二階L-C濾波器(可選)

·展頻調制(可選)

·57mΩ/20mΩ Rdson

·輸出電壓精度土1%

·可調節軟啟動

·輸出放電(可選)

·-40℃至+125℃結溫范圍

間距為0.5mm的2.0mmx2.0mm QFN

產品應用

·高速高精度ADC/DAC

·電信基礎設施

·測試和測量

·醫療

實測數據

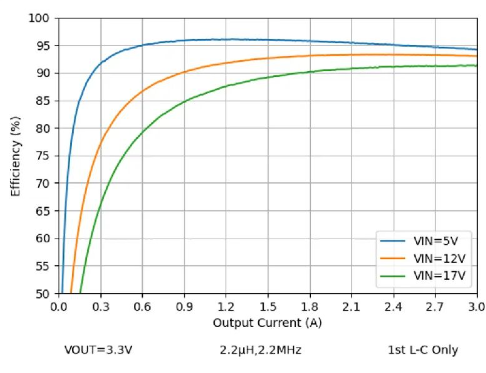

一正壓3.3V輸出轉換效率圖一

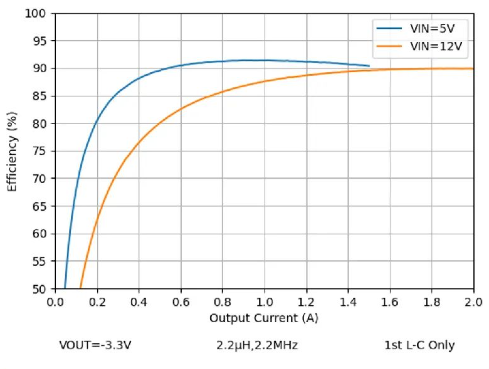

一負壓-3.3V輸出轉換效率圖一

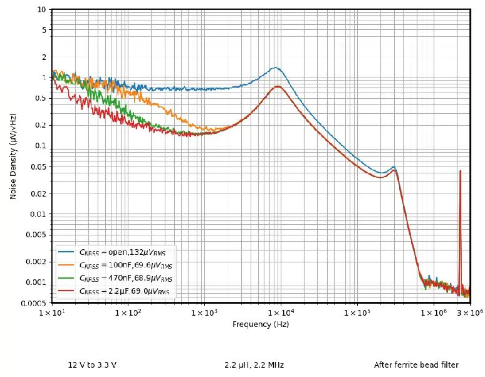

一正壓3.3V輸出噪聲與頻率關系圖一

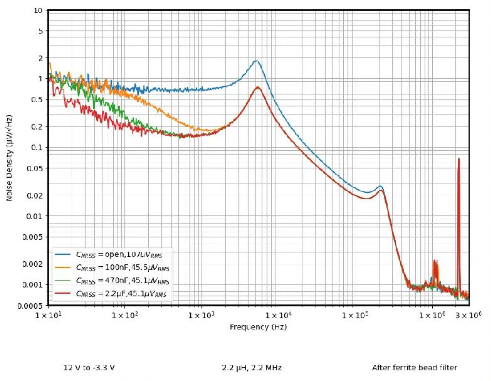

一負壓-3.3V輸出噪聲與頻率關系圖一

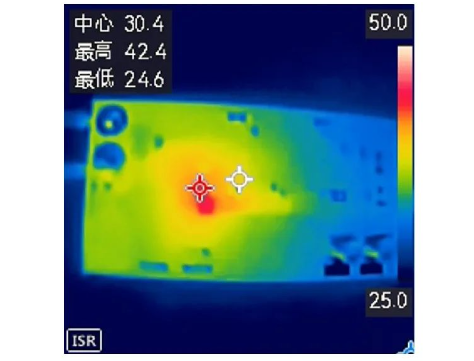

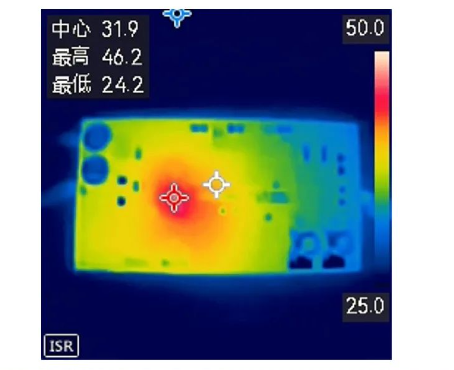

一正壓3.3V輸出溫升測試圖一

(測試條件Vin=12V,Vout=3.3V，F(xiàn)sw=2.2MHz,Load=3A，無風)

一負壓-3.3V輸出溫升測試圖一

(測試條件Vin=12V,Vout=-3.3V，F(xiàn)sw=2.2MHz,Load=2A,無風)

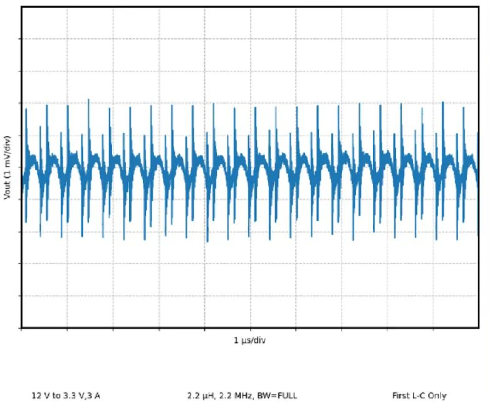

一正壓3.3V第一級輸出紋波一

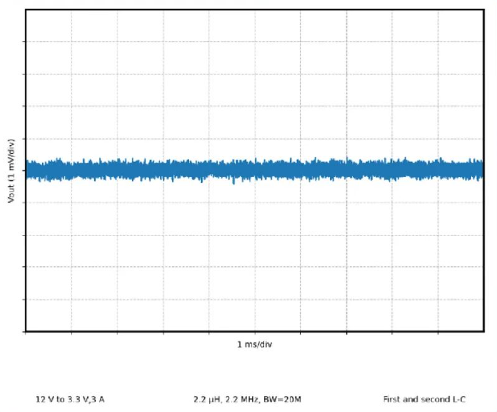

一正壓3.3V第二級輸出紋波一

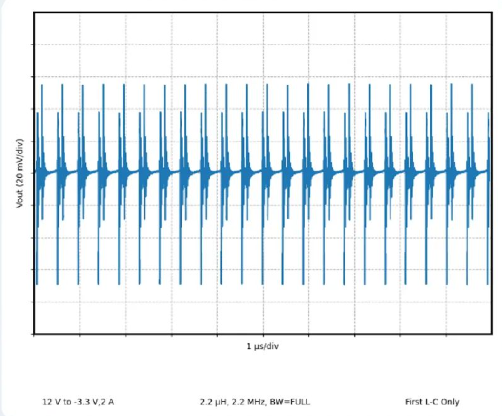

一負壓-3.3V第一級輸出紋波一

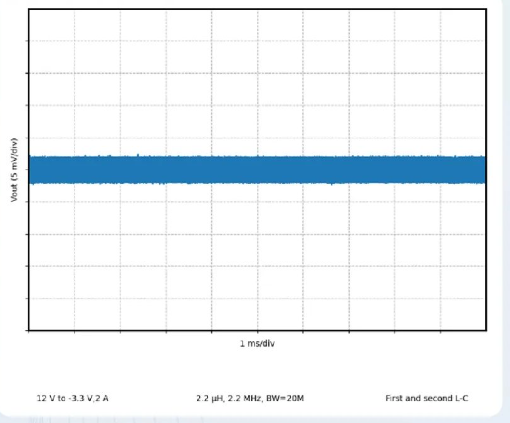

一負壓-3.3V第二級輸出紋波一

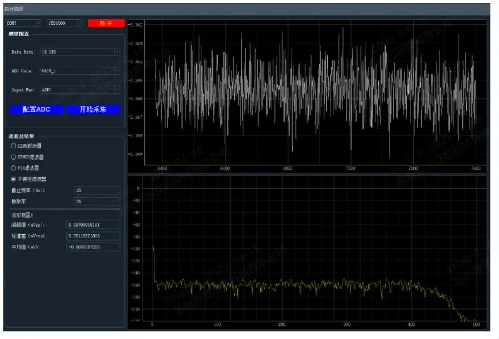

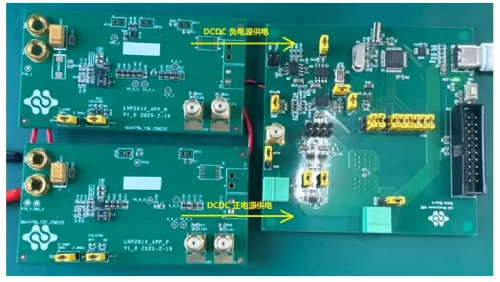

LHP2613正負壓直接供電32位ADC

LHA9954Demo展示

ADC在1kSPS下噪聲1.1uVrms

與使用LDO供電一樣
