Modbus轉Profibus：一鍵連接，輕松保護電機！

在工業自動化領域，Modbus和Profibus是兩種廣泛使用的現場總線協議。Modbus以其簡單、可靠和經濟的特點，被廣泛應用于各種工業控制場合。而Profibus則因其高速的數據傳輸能力和強大的診斷功能，在過程控制和工廠自動化中占據重要地位。然而，隨著工業4.0的到來，越來越多的企業需要將這兩種不同的系統進行整合，以實現數據的互聯互通。本文將詳細介紹如何通過Modbus轉Profibus網關連接安科瑞ARD3T電機保護器與西門子300PLC，為企業提供一個實用的解決方案。

Modbus和Profibus雖然都是現場總線協議，但它們在通信機制和應用層面存在顯著差異。Modbus通常采用主從結構，適用于簡單的數據采集和監控任務；而Profibus則支持更復雜的網絡拓?fù)浣Y(jié)構和更高的通信速率，適用于大型控制系統。因此，當需要將基于Modbus的設備接入到使用Profibus協議的系統中時，就需要用到專門的網關設備來進行協議轉換。

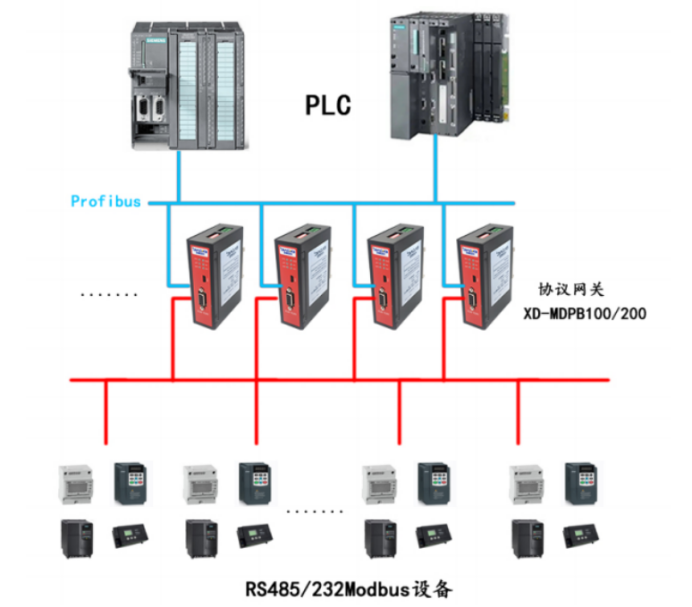

Modbus轉Profibus網關是一種能夠?qū)崿F(xiàn)兩種不同協議之間數據轉換和通信的橋梁。它不僅能夠?qū)odbus RTU或ASCII信號轉換為Profibus DP信號，還能確保數據在轉換過程中的準確性和實時性。通過這種方式，可以實現Modbus設備與Profibus系統的無縫對接，從而提升整個控制系統的效率和穩定性。

安科瑞ARD3T電機保護器是一款具有過載、斷相、不平衡、欠載、接地/漏電、堵轉等多重保護功能的設備，廣泛應用于煤礦等行業的電機保護。為了將這些電機保護器的數據傳輸?shù)絇rofibus總線上，我們需要借助Modbus轉Profibus網關。在本案例中，我們選擇了興達易控的XD-MDPN100網關作為轉換工具。

我們需要準備好相關的硬件設備，包括一臺安科瑞ARD3T電機保護器、一臺興達易控XD-MDPN100網關以及必要的網絡連接線。接下來，按照以下步驟進行配置：

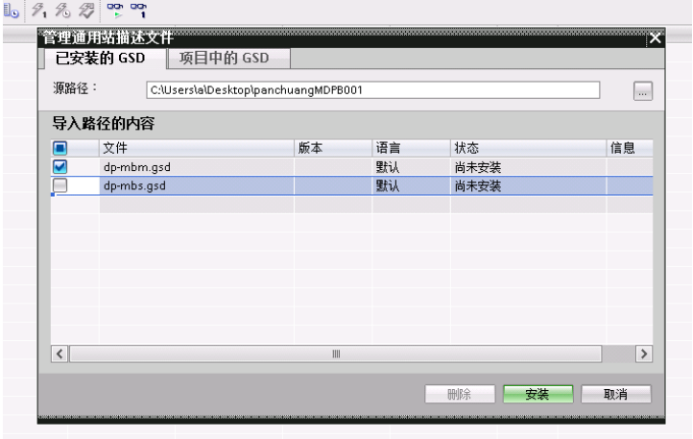

1、安裝GSD文件：打開西門子博圖軟件，導入XD-MDPN100網關的GSD文件。這一步驟是為了確保博圖軟件能夠識別并正確配置網關設備。

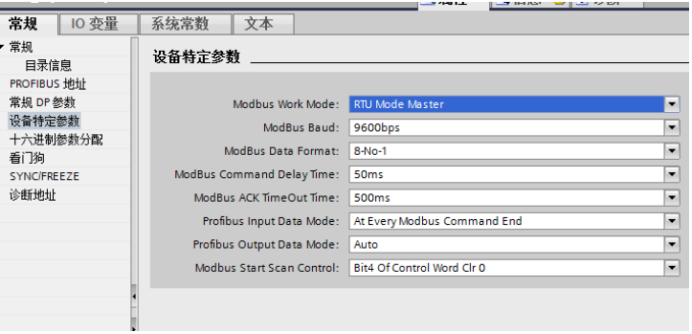

2、加載配置信息：在博圖軟件中加載XD-MDPN100網關的配置信息，包括設備地址、波特率等參數。這些參數需要根據實際的網絡環境進行設置。

3、建立網絡拓?fù)洌和ㄟ^博圖軟件建立網絡拓?fù)浣Y(jié)構，將安科瑞ARD3T電機保護器、XD-MDPN100網關以及西門子300PLC連接在一起。確保所有設備的物理連接正確無誤。

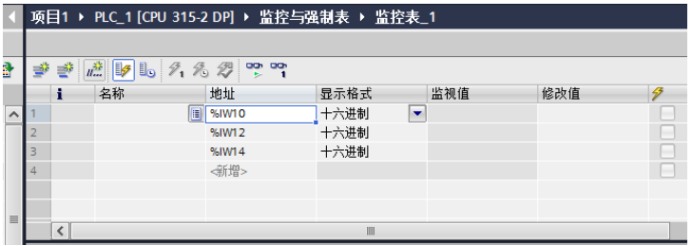

4、測試通信：完成上述步驟后，進行通信測試?？梢酝ㄟ^博圖軟件發送指令給ARD3T電機保護器，觀察其響應情況。如果一切正常，則表示Modbus轉Profibus網關已經成功工作。

使用Modbus轉Profibus網關連接安科瑞ARD3T電機保護器和西門子S7-300PLC是一個比較復雜的過程，需要我們具備一定的專業知識和技能。但是，只要我們按照正確的步驟進行操作，就能夠順利完成這個任務，從而大大提高我們的工作效率。
