TPS7H2140-SEP 器件是一款完全受保護的四通道電子保險絲，具有四個集成的 160mΩ NMOS 功率 FET。

全面的診斷和高精度電流感應可實現對負載的智能控制。

外部可調電流限制通過限制浪涌或過載電流來提高整個系統的可靠性。
*附件：tps7h2140-sep.pdf

特性

• 提供供應商項目圖紙， VID V62/23610
• 總電離劑量 （TID） 以 30 krad（Si） 為特征
  • RLAT（輻射批次驗收測試）至 20 krad（Si）
• 表征單粒子效應 （SEE）
  • 單粒子閂鎖 （SEL）、單粒子倦怠 （SEB） 和單粒子?xùn)艠O破裂 （SEGR），不受 43 MeV-cm 2/mg 線性能量轉移 （LET） 的影響
  • 單粒子瞬態 （SET） 和單粒子功能中斷 （SEFI），其特征是有效線性能量轉移 （LET） 為 43 MeV-cm 2/mg
• 四通道 160mΩ 電子保險絲，具有完整的診斷功能和電流感應模擬輸出
• 寬工作電壓 4.5 V 至 32 V
• 超低待機電流 < 500 nA
• 高精度電流感應：LOAD ≥ 25 mA 時為 ±15%
• 使用外部電阻器 （R CL） 進行電流限制調節，當 I LOAD ≥ 500 mA 時，精度為 ±15%
• 保護
  • 通過電流限制（內部或外部）提供對地短路保護
  • 帶閉鎖選項和熱擺動的熱關斷
  • 具有優化轉換速率的電感負載負電壓箝位
  • GND 丟失和斷電保護
• 診斷
  • 過流和對地短路檢測
  • 開路負載和電源短路檢測
  • 用于快速中斷的全局故障報告
• 28 引腳熱增強型 PWP 封裝
• 太空增強塑料 （SEP）
• 適用于軍用溫度范圍（–55°C 至 125°C）

參數

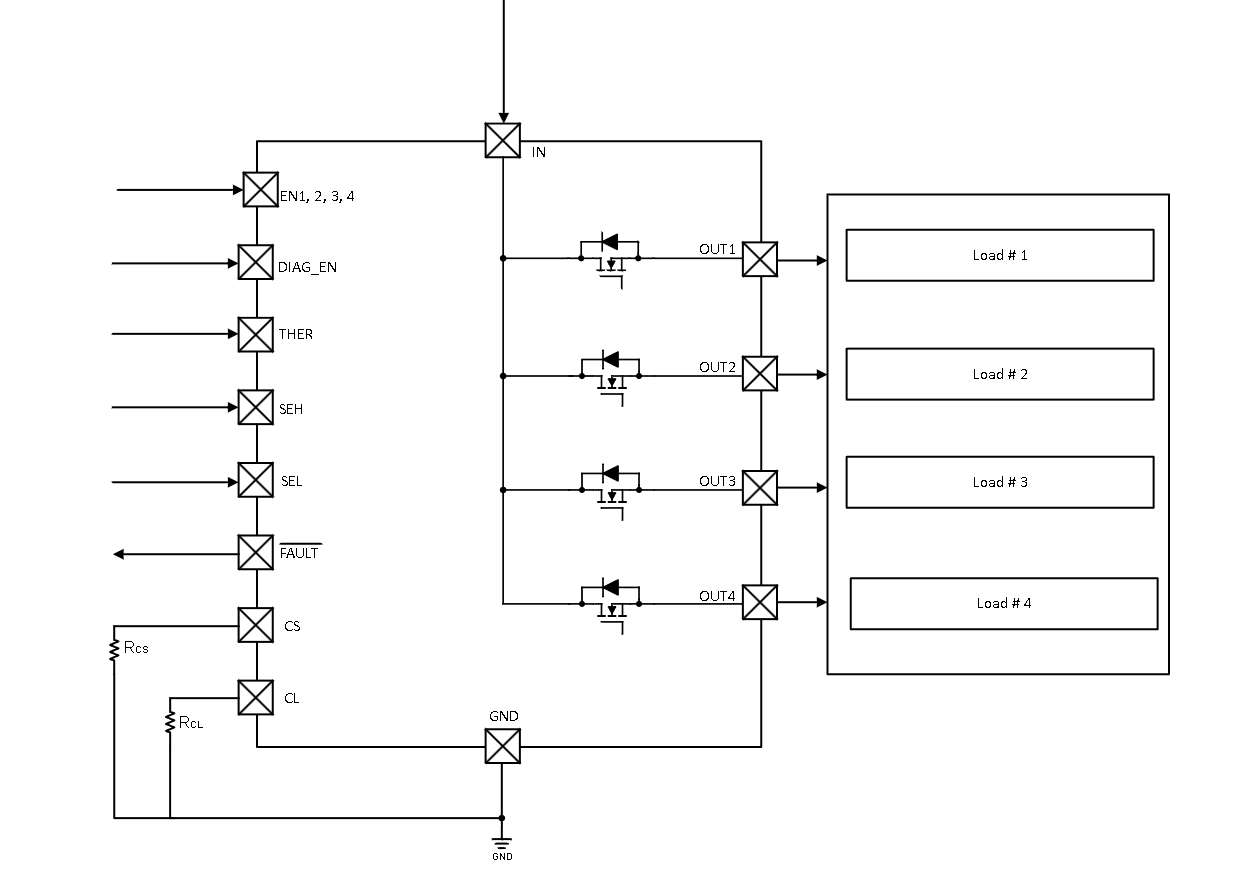

方框圖

1. 產品概述

TPS7H2140-SEP 是一款輻射耐受型、32V、160mΩ四通道eFuse，專為衛星電氣電力系統、空間衛星電源管理及分布等應用設計。該設備集成了四個160mΩ NMOS功率FET，具有全診斷和高精度電流感應功能，可實現負載的智能控制。

2. 關鍵特性

• ?輻射耐受性?：
  • 總劑量電離輻射（TID）特性高達30 krad(Si)。
  • 單粒子效應（SEE）特性，包括單粒子閂鎖（SEL）、單粒子燒毀（SEB）和單粒子?xùn)艠O穿通（SEGR）免疫，線性能量轉移（LET）高達43 MeV-cm2/mg。
• ?四通道eFuse?：每個通道具有獨立的控制和診斷功能。
• ?高精度電流感應?：±15%的精度，當I_LOAD ≥ 25 mA時。
• ?可調電流限制?：通過外部電阻器調整，精度±15%，當I_LOAD ≥ 500 mA時。
• ?全面的保護功能?：包括短路到地保護、熱關斷、電感負載負電壓鉗位等。
• ?低待機電流?：< 500 nA。
• ?寬工作電壓范圍?：4.5 V至32 V。

3. 電氣規格

• ?輸入電壓?：4.5 V至32 V（推薦操作條件），絕對最大值為48 V（t < 400 ms）。
• ?輸出電流?：每通道最大1.35 A（所有通道開啟時）。
• ?熱關斷閾值?：160°C至175°C。
• ?靜態電流?：7.0 mA（診斷禁用），6.2 mA（診斷啟用）。
• ?電流限制?：內部固定值約11 A，外部可調。

4. 功能描述

• ?高精度電流感應?：通過集成的電流鏡實現，無需進一步校準。
• ?可調電流限制?：提供內部和外部兩種電流限制方式，以保護負載和電源免受過流應力。
• ?全面的診斷功能?：包括過流、短路到地、開路到電源和負載丟失檢測，以及全局故障報告。
• ?熱保護?：包括熱關斷和熱擺動保護，防止設備過熱損壞。
• ?電感負載負電壓鉗位?：在電感負載切換關斷時，保護功率FET免受負電壓損壞。

5. 應用領域

• 衛星電氣電力系統（EPS）
• 空間衛星電源管理及分布
• 輻射耐受型電源樹應用
• 控制電源軌的開關電源應用
• 電磁閥驅動

6. 封裝與尺寸

• ?封裝類型?：28引腳熱增強型PWP封裝（HTSSOP）。
• ?封裝尺寸?：6.4 mm × 9.7 mm，引腳不包括在內。
• ?質量?：124 mg（標稱值）。

7. 文檔與支持

• 提供詳細的數據手冊，包括規格、應用信息、布局指南等。
• 可通過TI的E2E?支持論壇獲取設計幫助和快速驗證答案。
