LMP8646 是一款精密限流器，可利用任意開關或線性穩壓器提供的反饋節點為其提高限流精度。

數據手冊：*附件：LMP8646 -2V至76V、可配置增益和帶寬、高速限流器技術手冊.pdf

LMP8646 支持 –2V 至 76V 共模電壓范圍內的輸入信號。該器件具有可變增益，可用于調節感測電流。 該增益通過單個外部電阻 RG 進行配置，可提供較高的靈活性以及高達 2% 的精度。 該器件帶寬是可調節的（通過與 RG 并聯的單個外部電容進行配置），因此適用于各類應用。 此外，其輸出將進行緩沖，從而提供低輸出阻抗。

LMP8646 對于需要電路保護和改進型精密系統的工業、汽車、電信和消費類應用而言無疑是理想選擇。 LMP8646 采用 6 引腳 SOT 封裝，額定工作溫度范圍為 -40°C 至 125°C。

特性

• 提供電路保護和限流功能
• 單電源供電
• –2V 至 76V 共模電壓范圍
• 可變增益（由外部電阻設置）
• 可調節帶寬（由外部電容設置）
• 緩沖輸出
• VSENSE = 100mV 時可獲得 3% 的輸出精度
• 主要技術規格：
  • 電源電壓范圍為 2.7V 至 12V
  • 輸出電流（拉電流）：0 至 5mA
  • 增益精度：2.0%（最大值）
  • 跨導：200μA/V
  • 偏移：±1mV（最大值）
  • 靜態電流：380μA
  • 輸入偏置：12μA（典型值）
  • 電源抑制比 (PSRR)：85dB
  • 共模抑制比 (CMRR)：95dB
  • 溫度范圍：-40°C 至 125°C
  • 6 引腳小外形尺寸晶體管 (SOT) 封裝

引腳功能和配置

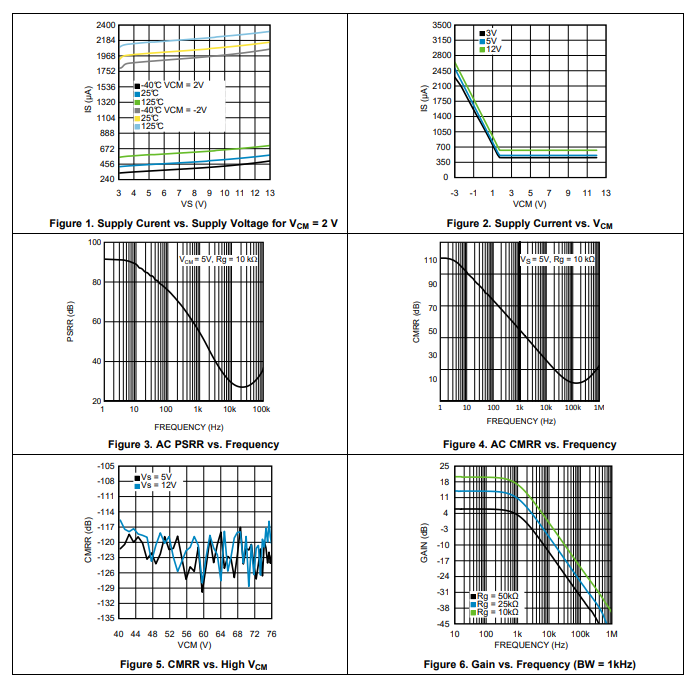

典型特性

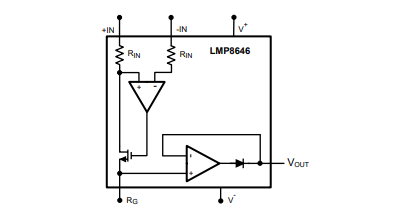

功能方框圖

應用

• 高側和低側限流
• 電路故障保護
• 電池和超級電容充電
• 發光二極管 (LED) 恒流驅動
• 電源管理
