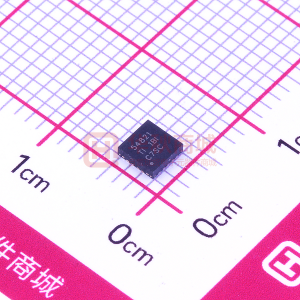

      TPS54821 具有打嗝過流保護的 4.5V 至 17V 輸入、8A 同步降壓 SWIFT 轉換器

      數據：

      描述

      采用耐熱性能增強型3.5毫米x 3.5毫米QFN封裝的TPS54821是一款全功能17 V，8 A同步降壓轉換器。憑借高效率和集成高側/低側MOSFET，此降壓器為適應小型設計要求而進行了優化。通過電流模式控制減少組件數量，并通過選擇高開關頻率縮小電感器占位面積，從而可進一步節省空間。

      輸出電壓啟動斜線上升由SS /TR引腳控制，其操作既支持獨立電源供電模式和支持跟蹤模式。通過正確配置使能引腳與漏極開路電源狀態正常引腳也可實現電源排序。

      高側FET的逐周期電流限制可在過載情況下保護器件不受損害，并可通過使用避免電流擊穿的低側源電流限制來增強此功能。此外，還有一個可關閉低側MOSFET的低側吸收電流限制以防止過大的反向電流。在過載電流情況持續時間超過預設時間時，斷續保護功能將被觸發當裸片溫度超過熱關斷溫度時，過熱斷續保護功能將禁用該器件，而在內置熱關斷斷續時間之后，該部件會被重新啟用。

      特性

      • 集成式26mΩ/19mΩMOSFET
      • 分離電源軌：1.6 V至17 V的PVIN
      • 200 kHz至1.6 MHz開關頻率
      • 與外部時鐘同步
      • 不同溫度下基準電壓為0.6 V±1％
      • 2uA的低關斷靜態電流
      • 單調啟動至預偏置輸出
      • 工作結點溫度范圍：-40°C至125°C
      • 可調慢啟動/電源時序
      • 針對欠壓及過壓的功率正常輸出監控
      • 可調輸入欠壓閉鎖
      • 提供
      • 針對SWIFT的軟件工具相關文檔，請訪問http://www.ti.com/swift

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      TPS54821
      4.5 ? ?
      17 ? ?
      0.6 ? ?
      15 ? ?
      8 ? ?
      1 ? ?
      200 ? ?
      1600 ? ?
      0.6 ? ?
      Enable
      Frequency Synchronization
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification
      Tracking ? ?
      Current Mode ? ?
      100 ? ?
      -40 to 125 ? ?
      Catalog ? ?
      VQFN ? ?
