MP6005是一款高功率、高效率的反激和前饋控制器。它專為低成本、小型化且?guī)г呎{(diào)節（PSR）的反激應用以及帶次級邊調節（SSR）的高效有源鉗位前饋應用而設計。MP6005同樣可用于反激拓撲結構中的SSR。

MP6005GK 數據手冊

*附件：MP6005GK.pdf

在PSR模式下，MP6005通過檢測原邊繞組的第三繞組波形來調節輸出，省去了SSR應用中所需的光耦和TL431反饋電路。連續導通模式（CCM）在重載條件下提供高效率，而輸出二極管補償功能即使在PSR模式下也能提供良好的輸出調節。在SSR模式下，SYNC驅動器為有源鉗位前饋拓撲提供高效率。

MP6005內置一個2A的門驅動器，具有頻率抖動、過載保護（OLP）和過壓保護（OVP）等功能。

MP6005采用MSOP10封裝。

FEATURES（產品特性）

?原邊調節反激（無需光耦反饋）?
?同步門驅動器（SYNC）提供高效有源鉗位前饋拓撲?
?寬輸入電壓范圍：8V至80V?
?內部電路供電兼容16V外部電源?
?2A GATE和0.8A SYNC驅動器?
?160mV開關電流檢測（CS）限流?
?PSR模式下的輸出二極管補償?
?固定250kHz開關頻率?
?打嗝保護、過載保護（OLP）、短路保護（SCP）、過壓保護（OVP）和熱關斷?
?頻率抖動以減少電磁干擾（EMI）?
?MSOP10封裝?

APPLICATIONS（應用領域）

?安全攝像頭?
?視頻電話?
?無線接入點（WAPs）?
?銷售點（POS）系統?
?以太網供電（PoE）系統?
?工業隔離電源?

MP6005適用于各種需要高效、隔離電源轉換的應用場景。

MP6005評估板

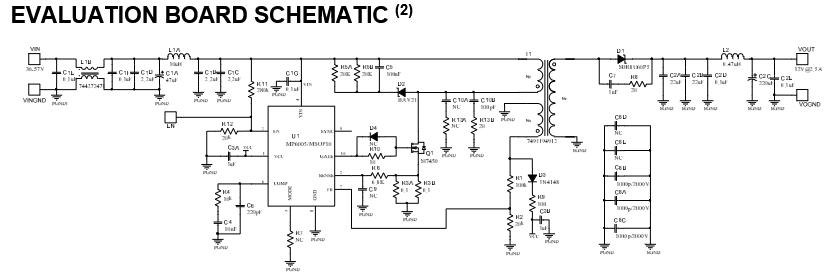

*附件：MP6005 評估版 原理圖 BOM PCB 資料.pdf

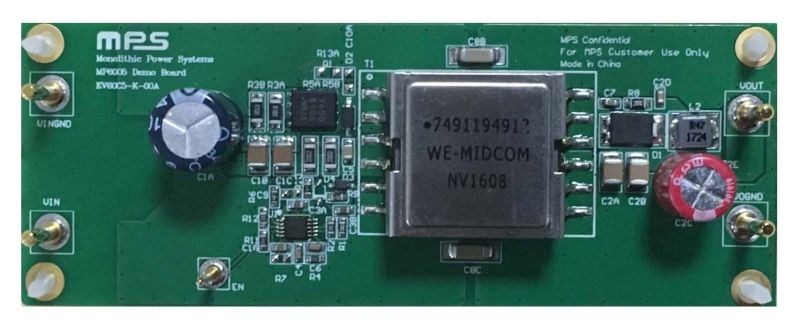

EV6005-K-00A 是用于演示 MP6005 產品性能的評估板。MP6005
是一款高功率、高效率反激和正激控制器。專用于為原邊調節（PSR）反激應用和高效率副邊調節（SSR）有源鉗位正激應用提供低成本、小尺寸的隔離式解決方案。它也可用于
SSR 反激拓撲。

MP6005 會檢測原邊上的第三繞組波形以便在 PSR 模式下調節輸出，省去了傳統復雜的光隔離器電路。MP6005 也可以設置為 SSR 模式，而 SYNC 驅動器為有源鉗位正激拓撲提供高效率解決方案。
