隨著快充技術的迅速發展，傳統的充電模式2500mAh的鋰電池充滿電需要6小時，而快充的加入只需要2小時。讓小家電、智能家居、電動工具等電子產品實現快速充電就需要在產品端配置一顆Sink PD取電協議芯片。

取電協議芯片的工作原理

協議識別與匹配?：取電協議芯片通過內置的協議識別模塊，能夠識別充電器提供的多種快充協議，如USB Power Delivery (PD)、Quick Charge (QC)、AFC、FCP、SCP等快充協議。

握手通訊?： 電源適配器與終端設備連接后，設備內的取電協議芯片會與電源適配器內的供電快充協議芯片進行握手通訊，進行協議匹配。協議匹配成功后，設備會向充電器發出電壓請求，充電器接收到請求后會根據設備的實時狀態調整合適的電壓和電流為設備供電?

動態調整?：在充電過程中，取電協議芯片會根據設備的電池狀態和功耗需求，動態調整充電器的輸出電壓和電流。這種動態調整確保了充電效率和安全性，避免了過充和過放問題?

充電完成?：當設備的電池達到充電終止條件時，充電器會停止提供電流，充電完成?

支持UART串口通訊: 一般的取電芯片只能做到取電功能，無法讀取電壓電流信息，就需要另外配置串口通訊協議芯片，增加了產品的成本。針對這一市場需求, 匯銘達研發了XSP16取電協議芯片，這款芯片不僅支持多種快充協議，還能使外部單片機通過Uart串口讀取電壓/電流信息。

XSP16芯片介紹

XSP16芯片是一款受電端取電協議芯片它支持PD2.0/3.0、PD3.1協議、QC2.0/3.0、華為FCP、三星AFC等多協議取電，支持從電源適配器誘騙出5V、9V、12V、15V、20V、28V電壓。同時支持通過UART串口發送電壓/電流信息供外部單片機讀取。支持動態切換電壓檔位。芯片集成度高，外圍簡單，內部集成輸出電壓檢測，支持過壓/過溫保護，采用QFN16小封裝，價格親民、性價比非常高。

應用案例

USB多功能戶外便攜式家用桌面落地風扇

這款風扇采用巧妙的折疊設計，簡單3步即可收納不占空間，風扇采用USB-C接口充電，內置7200mAh電池，采用XSP16取電協議芯片+充電管理芯片實現了大功率140W快速充電，充滿電可用24小時，炎炎夏日再也不怕停電了。

智能電烙鐵

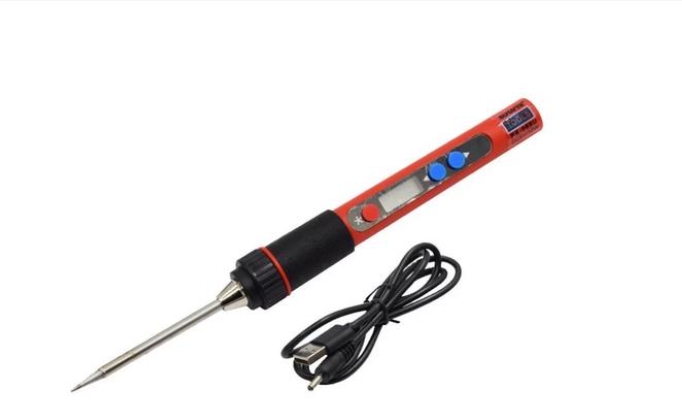

智能電烙鐵采用USB-C接口供電，支持PD、QC、AFC、FCP供電，最大加熱功率為140W。電烙鐵采用人體工學設計，設有OLED數顯屏幕，采用PID控溫，并且具備感應休眠功能。電烙鐵還具備多種馬蹄頭，尖頭和小刀頭，可以更換，滿足不同場景的使用需求。搭配大功率移動電源使用，在戶外沒有交流電源的場合，也能進行維修工作。

總結

受電端取電協議芯片是小家電等電子設備實現快速充電的重要電子元器件，它通過和充電端的協議芯片握手通訊實現快速充電功能，市面上的誘騙取電協議芯片通常只支持取電功能，如果需要通過串口讀取電壓電流信息，就需要使用到匯銘達的XSP16取電協議芯片，它支持多種快充協議和支持串口通訊功能，能滿足設備的各種需求。
