電動汽車設計師致力于通過提升功率、縮小系統尺寸并減少散熱需求，使電動汽車更輕量化、自動化，并配備更小電池。借助氮化鎵(GaN)汽車級功率器件在功率轉換、高頻開關和熱管理領域的突破性進展，電動汽車的能效、可持續性和經濟性正不斷提升。這些器件具備抗振動、耐高溫及適應嚴苛環境的能力，助力動力系統設計更緊湊，車身更輕量化。

GaN的卓越熱管理能力降低了對龐大散熱器和冷卻系統的依賴，從而減輕車輛重量。此外，GaN功率器件通過減少功率損耗、提升系統效率和縮小體積，在電動汽車全生命周期中展現出顯著成本效益。更高的能效還減少了碳排放，推動電動汽車環保化發展。

GaN逆變器：能效與性能的核心

逆變器是電動汽車的關鍵部件，負責將電池直流電轉換為交流電以驅動電機。GaN器件使逆變器設計更小、更輕且更高效，直接提升電動汽車的續航和性能。GaN逆變器能有效利用電池電力，延長單次充電行駛里程。

400伏三相GaN逆變器

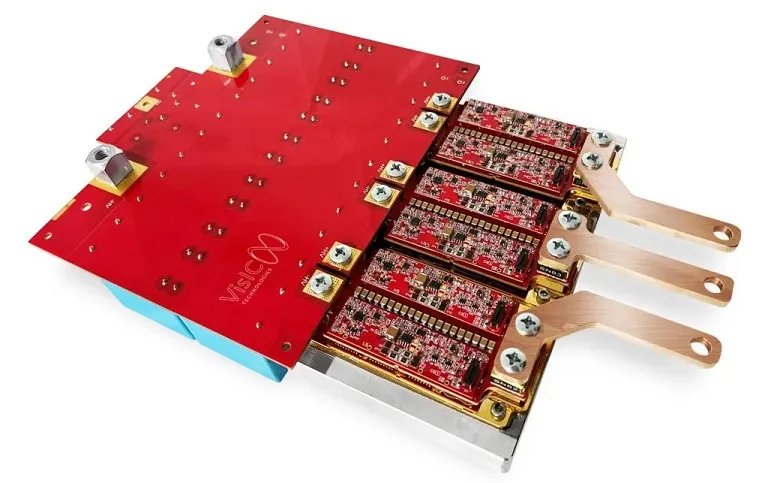

在GaN驅動的400伏電池牽引逆變器中，能效和功率密度顯著提升，同時降低能量損耗、體積和重量。由此滿足消費者對低成本、高續航電動汽車的核心需求。圖1展示了一款基于GaN的三相逆變器參考設計，其總線電壓為400伏，均方根(RMS)電流為400安。

為實現均勻電流分布和平滑波形，四個GaN陣列并聯驅動，從而降低柵極和漏極過沖電壓。米勒鉗位電路可抑制高速開關引發的寄生信號和電壓尖峰。工作中溫度升高會導致功率開關閾值電壓下降，米勒電流與寄生電感耦合可能意外觸發開關導通。這種意外導通可能引發直通事件，損毀電路功率級并導致系統故障。由于GaN器件體內無二極管，需通過外接電容調整反向?qū)ㄟ^程的振蕩。

在逆變器設計中，開關損耗是能效的關鍵，而GaN在此方面較碳化硅(SiC)更具優勢。

800伏三相GaN逆變器

在800伏電池牽引逆變器中，基于GaN的三電平拓?fù)浣Y(jié)構帶來多重優勢：

相比兩電平方案，通過最小化開關損耗及濾波器和電機的高頻損耗，提升逆變器效率;

類正弦輸出電壓降低濾波需求，減少噪聲、振動和電磁干擾;

共模電壓尖峰和電機軸承應力降低，使電路運行更平穩穩定，延長壽命。

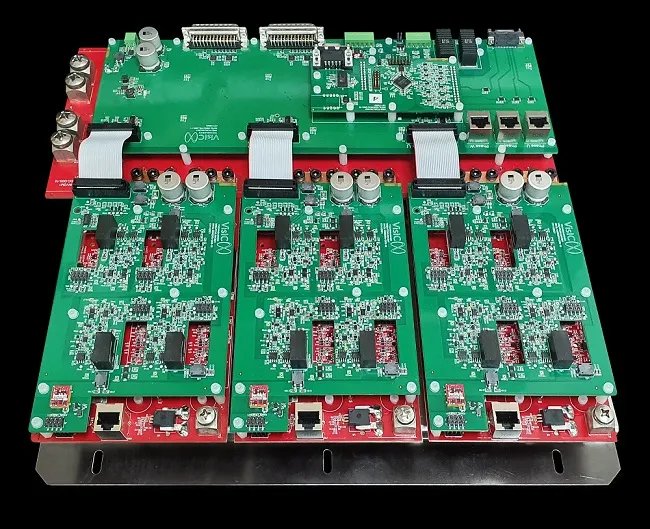

圖2展示了一款GaN三相逆變器參考設計，輸入直流電壓最高800伏，輸出均方根電流100安，額定功率100千瓦。采用VisIC V22TC65S1A1器件，通過降低相電流紋波和提升驅動循環效率優化800伏電機三電平逆變系統。每開關位并聯兩枚該器件。

三電平拓?fù)涞淖畲髢?yōu)勢在于顯著降低總體開關損耗。為優化散熱，設計采用絕緣頂部冷卻表面貼裝封裝，可承受高達100安均方根的輸出相電流。該設計支持三電平開環逆變和多脈沖配置，集成D3GaN功率開關后最大效率達99.3%(開關頻率40千赫)。D3GaN將高密度橫向GaN功率晶體管整合為常閉器件，具備超低導通電阻和高效開關性能，集成安全功能確保系統啟停安全運行。

含液冷散熱器的整體尺寸為26.9×21.4×3.5厘米，功率密度達50千瓦/升(含液冷)，總重約2.5千克。通過熱成像相機可測量PCB板上的開關溫度。

其他系統模塊

GaN器件憑借更高能量轉換效率和更低損耗，實現快速充電，提升用戶體驗，適用于住宅和商用充電樁的高壓支持與擴展。DC/DC轉換器負責管理高壓電池組與低壓系統(車燈、娛樂系統、空調)間的電力分配。
