skid buffer（pipeline緩沖器）介紹

??解決ready/valid兩路握手的時序困難，使路徑流水線化。
??只關心valid時序參考這篇寫得很好的博客鏈接:握手協議（pvld/prdy或者valid-ready或AXI）中Valid及data打拍技巧；只關心ready時序修復可以參考同作者這篇文章鏈接:（AXI）握手協議（pvld/prdy或者valid-ready）中ready打拍技巧
??一個skid buffer是最小的Pipeline FIFO Buffer，只有兩個入口。當您需要在發送者和接收者之間為并發和/或定時流水線化路徑時，它很有用，但不能消除數據速率不匹配。它還只需要兩個數據寄存器，在這個規模上比LUT RAM或Block RAM?。ㄈQ于實現），并且具有更大的布局和布線自由度。

背景

??片上網絡 (NoC) 和pipeline具有作為基本構建塊的握手機制，其中鏈路的每一端都可以發出信號，如果它們有數據要發送（“valid”），或者它們是否能夠接收數據（“ready”）。當兩端一致（有效且均為高電平）時，在該時鐘周期發生數據傳輸。
?? 但是，流水線握手更復雜：1.如果直接將valid、ready和data流水線寄存是可以工作的，但是每次傳輸需要兩個周期開始，兩個周期停止。如果每次握手只傳輸一個數據塊，這在帶寬利用方面還不錯。但是現在接收器必須知道它和發送器之間存在多少管道階段，才能有足夠的內部緩沖數據（在它發出不再準備好接收更多數據的信號后，吸收不斷到達的數據，因?yàn)檎f了ready要過一拍才能傳上去）。
??這是基于信用的連接的基礎（不在這里討論），它可以最大化帶寬，但是如果只需要在兩端之間添加單個pipe階段，而無需修改master/slave，只是滿足時序或允許每一端發送一項數據而不必等待打拍的延遲響應（因此重疊通信，這是可取的）。

需求與模塊定義

??為了開始設計一個pipeline緩沖器，讓我們想象一個可以執行valid/ready握手并接收輸入數據的單元，輸出執行相同的握手以輸出數據。

??理想情況下，輸入和輸出接口同時握手以獲得最大帶寬：即在相同的時鐘周期內，輸入接口接收到新的數據并將其放入內部寄存器中；此時該寄存器同時在輸出接口被握手讀出。但是，如果輸出接口在給定周期內沒有發送數據，則輸入接口在該周期內也不能輸入數據，否則舊數據將被覆蓋。為避免此問題，上游輸入邊的ready接口應該在下游輸出端ready未就緒的同一周期中聲明自己未就緒。但這形成了它們之間的直接組合連接，而不是流水線連接。
??為了解決這個矛盾，我們需要一個額外的緩沖buffer來保存數據，此時輸入接口正在獲取數據但輸出接口沒有發送數據的情況，并且pipeline寄存器中已經有數據。然后，在下一個周期，輸入接口可以發出信號它不再準備好，并且沒有數據丟失。我們可以想象這個額外的緩沖buffer允許輸入接口“延遲一拍”停止，而不是立即停止（與ready打一拍同步了），解決了之前的問題。
下面展示一些內聯代碼片。

`default_nettype none

module Pipeline_Skid_Buffer
#(
    parameter WORD_WIDTH = 0
)
(
    input   wire                        clock,
    input   wire                        clear,

    input   wire                        input_valid,
    output  wire                        input_ready,
    input   wire    [WORD_WIDTH-1:0]    input_data,

    output  wire                        output_valid,
    input   wire                        output_ready,
    output  wire    [WORD_WIDTH-1:0]    output_data
);

    localparam WORD_ZERO = {WORD_WIDTH{1'b0}};

數據路徑

??數據路徑的作用：在Buffer有數據時從buffer送數據給pipeline寄存器（輸出數據寄存器），沒有數據時從輸入數據寄存。
??注意到，我們選擇了將不同輸入數據到單個輸出寄存器（pipeline寄存器）的方案，而不是在兩個相同的輸出寄存器后加入MUX選通，從而避免新的單元和路徑延遲。單個輸出寄存器還能在下游繼續重定時優化時序。
??選通的初始默認值為選通輸入數據寄存，即認為buffer的“空”狀態。因此默認情況下，第一個到達的數據最終一定會直接給到pipeline寄存器。我們不必?fù)?dān)心此時選通信號的狀態。

    reg                     data_buffer_wren = 1'b0; // EMPTY at start, so don't load.
    wire [WORD_WIDTH-1:0]   data_buffer_out;

    Register
    #(
        .WORD_WIDTH     (WORD_WIDTH),
        .RESET_VALUE    (WORD_ZERO)
    )
    data_buffer_reg
    (
        .clock          (clock),
        .clock_enable   (data_buffer_wren),
        .clear          (clear),
        .data_in        (input_data),
        .data_out       (data_buffer_out)
    );

    reg                     data_out_wren       = 1'b1; // EMPTY at start, so accept data.
    reg                     use_buffered_data   = 1'b0;
    reg [WORD_WIDTH-1:0]    selected_data       = WORD_ZERO;

    always @(*) begin
        selected_data = (use_buffered_data == 1'b1) ? data_buffer_out : input_data;
    end

    Register
    #(
        .WORD_WIDTH     (WORD_WIDTH),
        .RESET_VALUE    (WORD_ZERO)
    )
    data_out_reg
    (
        .clock          (clock),
        .clock_enable   (data_out_wren),
        .clear          (clear),
        .data_in        (selected_data),
        .data_out       (output_data)
    );

控制路徑

??我們將控制路徑模塊單獨出來，因此數據路徑模塊不必知道有關當前狀態或其編碼的任何信息。
??控制路徑為一個狀態機，此FSM假定valid/ready握手信號的通常含義和行為——當兩者都為高電平時，數據在時鐘周期結束時傳輸。當無法接受數據時拉高ready或在無法發送數據時拉高valid都是錯誤的。這些協議層面的錯誤并不會被處理。

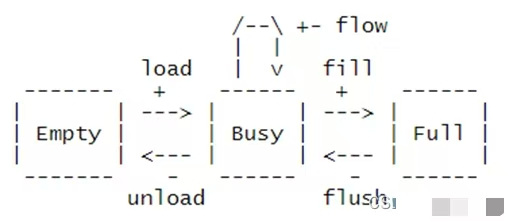

??要將使用我們的控制路徑模塊來操控?cái)?shù)據路徑用作緩沖區，我們需要了解我們希望允許它處于哪些狀態，以及狀態怎么轉換。該pipeline緩沖器具有三種狀態：
???? 1. Empty: Buffer和pipeline寄存器是空的。
???? 2. Busy: Pipeline寄存器滿，此時等待新的數據或完成數據傳送。
???? 3. Full: buffer和pipeline寄存器全滿，必須等待pipeline寄存器及buffer都清空（將buffer加載進pipeline寄存器），否則“延遲一拍”將不再有效。
??在這些狀態轉換時的操作是：
????a. 將數據握手后送入數據路徑的輸入接口（+）
????b. 從數據路徑中刪除數據項的輸出接口 ( -)
????c. 兩個接口同時插入和移除 ( ±)
??我們還描述性地命名了狀態之間的每個轉換。這些名稱稍后會出現在代碼中。

??從狀態圖轉移中我們可以看出，當datapath為空時，只能支持寫入，而當datapath滿時，只能支持讀出。這些限制將在以后變得非常重要。如果接口嘗試在 Empty 時讀出，或在 Full 時寫入，則數據將分別重復或丟失。
??這個簡單的 FSM 描述幫助我們澄清了問題，但它也掩蓋了實現時的潛在復雜性：3 個狀態中，總共兩對握手信號，每個狀態共有16個可能的組合轉換，即總共 48 種可能的狀態轉換。
??沒人會想手動枚舉所有轉換來合并等效的轉換并排除所有不可能的情況。相反，如果我們用邏輯表達我們從狀態圖中確定的刪除和插入的約束，以及數據路徑上可能的轉換，那么我們幾乎可以輕松獲得狀態轉換邏輯和數據路徑控制信號邏輯。
??讓我們描述數據路徑的可能狀態，并對其進行初始化。此代碼描述了二進制狀態編碼，但CAD工具可以對狀態編碼進行重新編碼和重新編號。

    localparam STATE_BITS = 2;

    localparam [STATE_BITS-1:0] EMPTY = 'd0; // Output and buffer registers empty
    localparam [STATE_BITS-1:0] BUSY  = 'd1; // Output register holds data
    localparam [STATE_BITS-1:0] FULL  = 'd2; // Both output and buffer registers hold data
    // There is no case where only the buffer register would hold data.

    // No handling of erroneous and unreachable state 3.
    // We could check and raise an error flag.

    wire [STATE_BITS-1:0] state;
    reg  [STATE_BITS-1:0] state_next = EMPTY;

??現在，讓我們表達我們從狀態圖中得出的約束：
???? 1. 輸入接口只能在數據路徑不處于FULL時接受數據。
???? 2. 只有當數據路徑不為Empty時，輸出接口才能讀出數據。
??我們通過根據數據路徑FSM的狀態計算允許的讀出時的valid/ready握手信號。我們使用state_next所以我們可以有很好的寄存器輸出。這段代碼刪掉了大量無效的狀態轉換。
??這段代碼很關鍵，因?yàn)樗€暗示了pipeline緩沖區的基本操作假設：上游接口的當前狀態不能依賴于下游接口的當前狀態，否則會有組合路徑也就起不到時序優化。
??計算上游的ready信號（非滿不寫）。

    Register
    #(
        .WORD_WIDTH     (1),
        .RESET_VALUE    (1'b1) // EMPTY at start, so accept data
    )
    input_ready_reg
    (
        .clock          (clock),
        .clock_enable   (1'b1),
        .clear          (clear),
        .data_in        (state_next != FULL),
        .data_out       (input_ready)
    );

??計算下游的valid信號（非空可讀）。

    Register
    #(
        .WORD_WIDTH     (1),
        .RESET_VALUE    (1'b0)
    )
    output_valid_reg
    (
        .clock          (clock),
        .clock_enable   (1'b1),
        .clear          (clear),
        .data_in        (state_next != EMPTY),
        .data_out       (output_valid)
    );

??之后，讓我們描述實現我們?cè)跀?shù)據路徑模塊上的兩個基本操作的接口信號條件：讀入和讀出握手。這消除了許多可能的狀態轉換。

    reg insert = 1'b0;
    reg remove = 1'b0;

    always @(*) begin
        insert = (input_valid  == 1'b1) && (input_ready  == 1'b1);
        remove = (output_valid == 1'b1) && (output_ready == 1'b1);
    end

??現在我們有了數據路徑的狀態和操作，讓我們用它們來描述對數據路徑的可能轉換，以及它們可能發生的狀態。你會看到這些準確地描述了狀態圖中的5條邊，并且由于我們修剪了不必要的邏輯，使用了最少的邏輯來描述它們。

    reg load    = 1'b0; // Empty datapath inserts data into output register.
    reg flow    = 1'b0; // New inserted data into output register as the old data is removed.
    reg fill    = 1'b0; // New inserted data into buffer register. Data not removed from output register.
    reg flush   = 1'b0; // Move data from buffer register into output register. Remove old data. No new data inserted.
    reg unload  = 1'b0; // Remove data from output register, leaving the datapath empty.

    always @(*) begin
        load    = (state == EMPTY) && (insert == 1'b1) && (remove == 1'b0);
        flow    = (state == BUSY)  && (insert == 1'b1) && (remove == 1'b1);
        fill    = (state == BUSY)  && (insert == 1'b1) && (remove == 1'b0);
        flush   = (state == FULL)  && (insert == 1'b0) && (remove == 1'b1);
        unload  = (state == BUSY)  && (insert == 1'b0) && (remove == 1'b1);
    end

??現在我們只需要計算每次數據路徑轉換后的下一個狀態：

    always @(*) begin
        state_next = (load   == 1'b1) ? BUSY  : state;
        state_next = (flow   == 1'b1) ? BUSY  : state_next;
        state_next = (fill   == 1'b1) ? FULL  : state_next;
        state_next = (flush  == 1'b1) ? BUSY  : state_next;
        state_next = (unload == 1'b1) ? EMPTY : state_next;
    end

    Register
    #(
        .WORD_WIDTH     (STATE_BITS),
        .RESET_VALUE    (EMPTY)         // Initial state
    )
    state_reg
    (
        .clock          (clock),
        .clock_enable   (1'b1),
        .clear          (clear),
        .data_in        (state_next),
        .data_out       (state)
    );

??同樣，從控制FSM轉換中，我們可以計算數據路徑所需的所有控制信號。

    always @(*) begin
        data_out_wren     = (load  == 1'b1) || (flow == 1'b1) || (flush == 1'b1);
        data_buffer_wren  = (fill  == 1'b1);
        use_buffered_data = (flush == 1'b1);
    end

endmodule

??對于64bit連接，生成的pipeline緩沖器使用128個寄存器，4到9個寄存器用于FSM和接口輸出，具體取決于CAD工具選擇的特定狀態編碼，并且很容易達到高運行速度。
