隨著全球?qū)夥?、風電等可再生能源需求的持續增長，在全球能源轉型的浪潮中，儲能技術憑借著可平衡能源供需、提高能源利用效率等優勢，已成為實現 “雙碳” 目標的核心支撐。據國家能源局公布數據顯示，截至2024年底，我國新型儲能裝機規模突破7000萬千瓦，約為“十三五”末的20倍，比2023年底增長超過130%，市場前景持續向好。

目前，儲能系統正朝著高電壓（1500V+）與長壽命（≥10 年）等方向穩步演進，然而，愈發高壓化、復雜化的儲能系統亦面臨著嚴峻的安全挑戰。例如，儲能電池組與控制電路的直接連接可能導致高壓串?dāng)_，威脅設備安全與人身健康；復雜電磁環境下，信號失真或誤碼率升高影響儲能系統控制精度。

而數字隔離器，作為一種需要通過多種安全標準的電子元器件，是各種高壓電氣系統中不可或缺的安全保障。在儲能系統中，數字隔離器主要通過電氣隔離的方式消除高、低壓系統之間的干擾因素，并可為串口通信提供無電氣連接的數據傳輸環境，是能源管理的“安全橋梁”。

數字隔離器，為儲能系統“保駕護航”

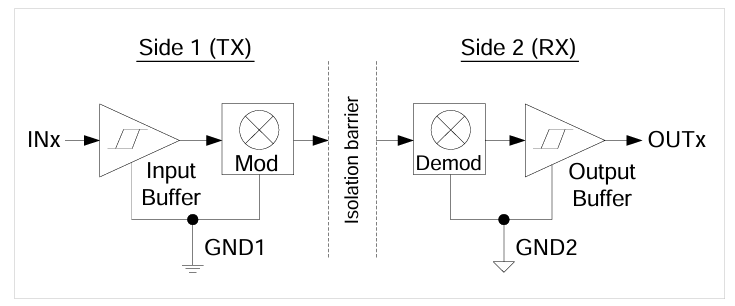

以市場主流的電容耦合數字隔離器為例，在其芯片內部，輸入信號被轉換為高頻的脈沖信號，這些脈沖信號通過電容的電場耦合作用，跨越隔離屏障傳輸?shù)捷敵龆?。在輸出端，再將接收到的脈沖信號還原為原始的數字信號，從而實現了信號在不同電位的電路之間的安全傳輸，同時為兩側電路提供穩定的電氣隔離環境，可避免各種潛在的電氣問題。

儲能系統主要由電池組、電池管理系統（BMS）、能量管理系統（EMS）、儲能變流器（PCS）以及其他電氣設備構成。電池組是儲能系統最主要的構成部分；電池管理系統（BMS）主要負責電池的監測、評估、保護以及均衡等；能量管理系統（EMS）負責數據采集、網絡監控和能量調度等；儲能變流器（PCS）可以控制儲能電池組的充電和放電過程，進行交直流的變換。

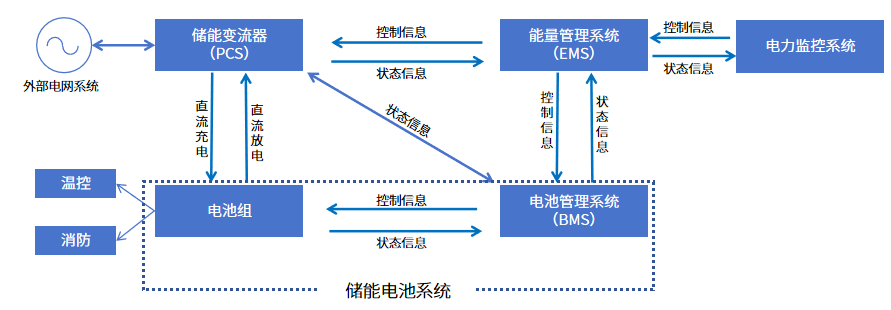

儲能系統結構簡示圖

· 電池管理系統（BMS）中，數字隔離器主要用于在采集電池組狀態信息時，隔絕環境中所存在的電磁干擾和電氣噪聲，避免測量信號失真現象的發生，使BMS能實時準確地掌握電池狀態；同時，在電池組的充電放電過程中，數字隔離器主要用于隔離高壓的電池回路和低壓的控制電路，防止高壓對控制電路造成損壞，造成安全隱患；此外，在BMS執行故障診斷任務時，數字隔離器可以在故障處理過程中，防止故障擴散到其他電路部分，同時確保診斷信號能夠準確傳輸給 BMS 的處理器，以便快速定位和解決故障。

· 能量管理系統（EMS）中，在向 BMS、PCS 等節點傳輸充放電功率調節、工作模式切換等控制指令時，數字隔離器主要用于確保這些指令在傳輸過程中不被干擾或失真，使執行設備能準確按照 EMS 的要求進行操作；同時，在與電力監控系統進行通信時，數字隔離器能夠有效地隔離通信線路上的共模干擾和浪涌電壓，保護通信設備免受損壞，確保通信的順暢和穩定。

· 儲能變流器（PCS）中，數字隔離器主要用于對控制電路與功率電路進行有效的電氣隔離，防止功率電路中的高電壓、大電流脈沖干擾控制信號，確?？刂齐娐返姆€(wěn)定運行；同時，數字隔離器還可以對控制信號進行整形和濾波，提高信號的質量和抗干擾能力，從而實現電力轉換系統的精確控制和高效運行。

數字隔離器，為儲能系統“提質增效”

以數字隔離器在電池管理系統（BMS）中的應用方案為例，其不僅可為高低壓回路提供高達5 kVrms 的隔離電壓，還可防止數據總線或其他電路上的噪聲電流進入本地接地或者干擾及損壞敏感電路。同時，數字隔離器還能夠以較低的功耗實現高電磁抗擾度和低輻射。

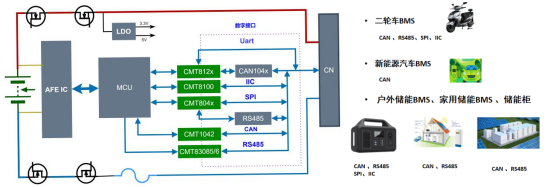

數字隔離器在電池管理系統中的應用簡示圖

如上圖所示，華普微自主研發的CMT812x、CMT804x等基礎數字隔離器可用于隔離高壓電路和低壓電路，有效保護儲能系統的核心部件（如電池組、MCU等），提高整體系統的安全性。

CMT1042、CMT83085/6等隔離接口芯片可用于確保儲能系統內部各個組件之間（如BMS、PCS和電力監控系統）的信息交換能力、指令傳輸能力，避免數據在傳輸過程中受到干擾。

此外，還有CMT1300、CMT1311等隔離運放芯片可用于監測獲取儲能系統中電池組件電壓、電流與溫度等狀態信息，從而實現儲能系統能量的高效管理，延長設備使用壽命并提升運行效率。

CMT8602x、CMT8603x等隔離驅動芯片可用于驅動儲能系統中的核心器件-變流器（PCS），進而控制儲能系統的充電和放電過程，實現交直流的雙向變換。

展望未來，在全球能源轉型的大背景下，儲能行業作為實現清潔能源高效利用和穩定供應的關鍵領域，其市場規模將持續擴大 。而數字隔離器作為保障儲能系統安全與穩定運行的關鍵元件，隨著技術的不斷創新、市場需求的持續增長以及國產化替代進程的加速，其將在儲能系統中發揮更加重要的作用，為構建清潔低碳、安全高效的新型能源體系做出更大的貢獻。
