在工業現場中，PROFIBUS總線通訊應用的非常廣泛。PROFI BUS通訊是一種基于RS485為物理層的現場總線協議。雖然485接口是差分傳輸方式，有抗共模干擾能力，但是當共模電壓大于+12V或者小于-9V時，超過RS485接收器的極限接收電壓。接收器就無法工作，甚至可能會燒毀芯片和一些設備，RS485總線往往需要把分散的不同設備相互連接起來協同工作，由于環境差異的存在，設備與設備之間往往存在著不同程度的地電位差異，從而影響設備的正常通訊。同時，由于通訊距離，線材的品質，波特率，現場環境等一些因素對485通訊的負載能力的影響，也會影響設備的正常通訊。所以，在一些設備數量和種類比較多的工業現場抗干擾措施就是一個非常值得注意的問題。
本文主要介紹旭陽焦化廠在設備運行前期，由于現場的大功率電機和變頻器對PROFIBUS通訊產生嚴重的干擾，不能正常運行，后期通過北京微硬創新有限公司（以下簡稱：微硬創新）根據現場的實際情況，為其定制了一套改造方案。通過規范現場布線，使用微硬創新自主開發的PROFI-HUB6磁隔離集線器，從而很大程度上解決了干擾問題。
本案例現場前期使用的PLC是S7315-2DP，PROFIBUS從站有大量的IO模塊ET200M,和大量的西門子變頻器，通訊全部采用Profibus-dp ，采用總線式連接方式。網絡拓?fù)浣Y(jié)構簡圖：

在現場前期運行時，當變頻器及電機啟動時，西門子連接的PROFIBUS從站設備，一些設備通訊偶爾會中斷。PLC報警。即使所有的數據都采集上來，也會偶爾數據不變化。微硬創新根據現場的實際情況，根據該廠設備的分布情況和總線布局，通過使用PROFI-HUB6集線器，來提高485總線的負載能力。并且對現場一些不規范的布線情況給與意見。改變了現場PROFIBUS通訊不正常的情況。

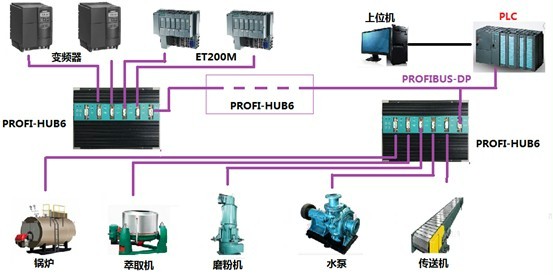

改造后的網絡拓?fù)鋱D：

PROFI-HUB6簡介：
北京微硬創新科技有限公司生產的PROFI-HUB6對通訊的波形具有整形放大的功能，PROFI-HUB6是應用于適合工業環境下的PROFIBUS磁隔離集線器，產品通過EMC電磁兼容性試驗標準，它提供了PROFIBUS信號在0-3MBPS速率通訊狀態下，以雙絞線作為通訊傳輸電纜，將總線變?yōu)樾切途W(wǎng)絡并延長PROFIBUS通訊距離在1200米左右的通訊解決方案。另外一個顯著作用是起到了PROFIBUS總線的隔離作用，尤其對于沒有任何防浪涌、突波保護措施的總線結構，為避免設備運行風險，更需串接PROFIBUS集線器。在應用了PROFIBUS集線器的總線上，PROFI-HUB6也增強了PROFIBUS信號的驅動能力，用以驅動總線掛接更多的PROFIBUS設備。PROFI-HUB6在產品性能、可靠性方面，可完全替代國外公司的同類產品。

PROFI-HUB6需要外部供電，10--30V DC寬電壓輸入，耐壓達4000V，同時內置的瞬變抑制元器件，16KV ESD突波保護，能有效的防止PROFIBUS總線被諸如雷擊、浪涌等突波損害，確保PROFIBUS設備以及PROFIBUS總線運行在安全、可靠狀態。LED指示電源、數據收、數據發工作狀態。
完全透明的傳輸方式，半雙工通訊模式，通訊波特率自適應，最高可至3MBPS（與通訊距離有關），無需更改用戶通訊軟件設置。

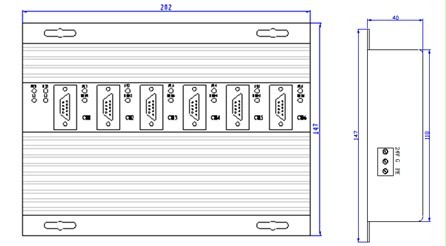

Profi-hub6的外形尺寸為：寬（202mm）×高（147mm）× 厚（40mm）.

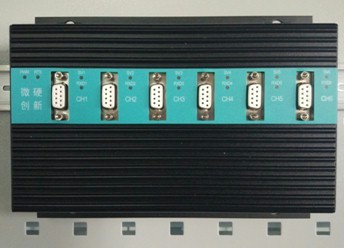

產品正面外觀：

產品背面外觀：（安裝方式：35mm導軌安裝或背板安裝。）
