UC3827 系列控制器器件為級聯降壓和推挽轉換器提供集成控制解決方案。這些轉換器被稱為電流饋送或電壓饋送推挽式轉換器，非常適合多輸出和/或高壓輸出應用。在電流饋送和電壓饋送模式下，推挽式開關均以 50% 的標稱占空比和降壓級開關頻率的一半驅動。在電流饋電模式下，兩個開關以指定的重疊周期驅動，以防止器件上出現振鈴和電壓應力。在電壓饋電模式下，兩個開關以指定的間隙時間驅動 開關之間，以防止變壓器在儲能電容器上短路，并禁止過多的電流流過設備。
*附件：uc2827-1.pdf

轉換器的輸出電壓由降壓開關的脈寬調制調節。UC3827 包含用于降壓轉換器的完整保護和 PWM 控制功能。浮動驅動電路可輕松控制浮動開關。柵極驅動波形經過電平轉換，可支持高達 72 V 的輸入電壓 直流 .

UC3827 可以使用輸入電壓前饋技術設置在傳統的電壓模式控制中，也可以設置為電流模式控制。使用電流模式控制可防止由于時序和元件容差不匹配而導致的推挽式變壓器的潛在磁芯飽和。通過平均電流模式控制，可以精確控制饋送至推挽式級的電感電流，而不會產生與峰值電流模式控制相關的噪聲敏感性。UC3827 平均電流模式環路也可以與電壓調節環路并聯，以僅在故障情況下提供幫助。

UC3827 的其他重要特性包括雙向同步功能、用戶可編程重疊時間 （UC3827-1）、用戶可編程間隙時間 （UC3827-2）、高帶寬差分電流感應放大器和軟啟動電路。

特性

• 非常適合多路輸出和/或高壓輸出電壓轉換器
• 高達 500 kHz 的工作頻率
• 用于 Buck 轉換器級的高電壓、大電流浮動驅動器
• UC3827-1 電流饋送控制器具有具有重疊導通周期的推挽驅動器
• UC3827-2 饋電控制器具有具有不重疊導通周期的推挽驅動器
• 平均電流模式、峰值電流模式或電壓模式，具有降壓功率級的輸入電壓前饋控制
• 寬帶寬、低偏移、差分電流檢測放大器
• 精確的短路電流控制

參數

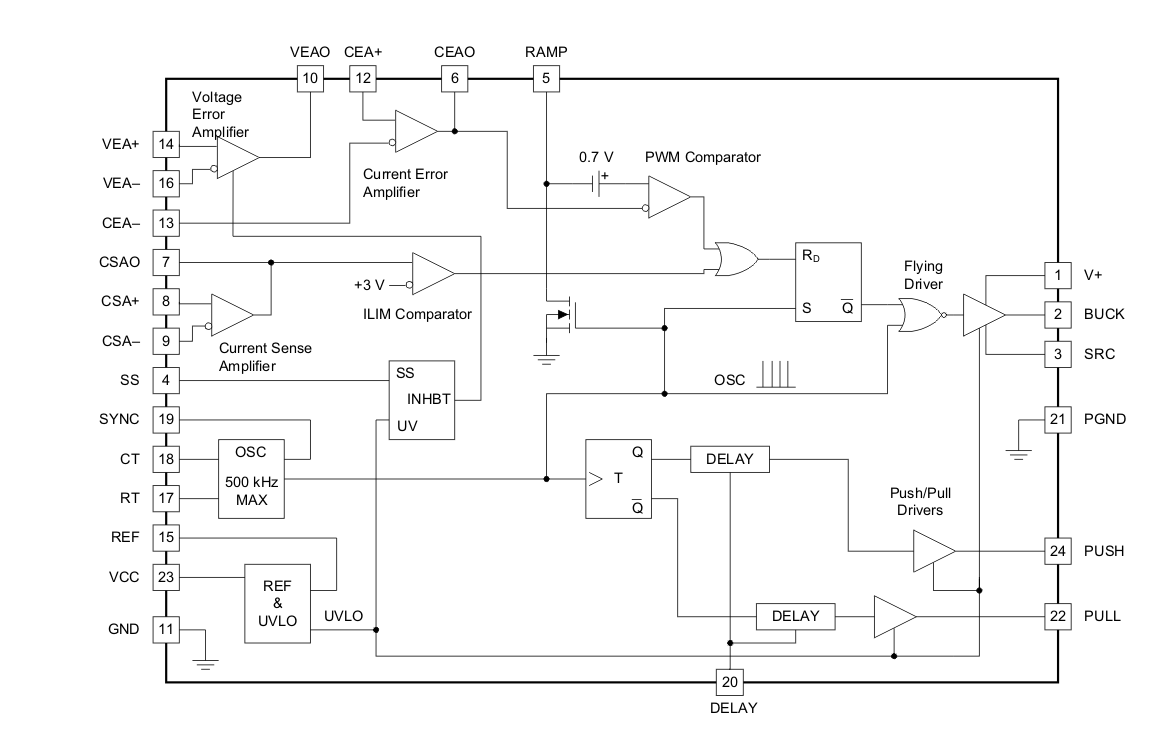

方框圖

1. 產品概述

UC2827-1是一款適用于級聯降壓（BUCK）和推挽（PUSH-PULL）轉換器的PWM控制器。它集成了完整的保護和PWM控制功能，專為多輸出或高電壓輸出的應用設計。

2. 主要特性

• ?操作頻率?：高達500kHz。
• ?高壓、高電流浮動驅動?：支持BUCK轉換器級。
• ?平均電流模式或電壓模式控制?：可選擇輸入電壓前饋控制。
• ?雙向同步能力?：支持多個芯片同步。
• ?用戶可編程重疊時間或非重疊時間?：分別對應UC3827-1和UC3827-2。
• ?高帶寬、低偏移差分電流感應放大器?：提供精確的短路電流控制。
• ?軟啟動電路?：防止啟動時產生過大的電流或電壓沖擊。

3. 功能模塊

• ?電壓誤差放大器?：用于輸出電壓的調節。
• ?電流誤差放大器?：用于電感電流的精確控制。
• ?PWM比較器?：根據誤差放大器的輸出和斜坡信號生成PWM信號。
• ?振蕩器?：提供PWM信號的時鐘源，頻率可調。
• ?浮動驅動電路?：支持高達72V的輸入電壓。
• ?保護功能?：包括過壓保護、欠壓鎖定等。

4. 應用領域

• ?多輸出或高電壓輸出轉換器?：如電源供應器、工業控制等。
• ?級聯BUCK和推挽轉換器?：需要精確電流和電壓控制的場合。

5. 封裝與熱信息

• ?封裝類型?：提供SOIC-24、PDIP-24和PLCC-28等多種封裝。
• ?熱信息?：包括結到環境的熱阻（θJA）和結到封裝的熱阻（θJC），有助于設計有效的散熱系統。

6. 訂購信息

• ?產品狀態?：ACTIVE（推薦用于新設計）、OBSOLETE（已停產）等。
• ?封裝選項?：用戶可根據需要選擇不同的封裝類型和數量。

7. 設計指南

• ?振蕩器配置?：通過RT和CT引腳配置振蕩器頻率。
• ?電流感應放大器補償?：連接適當?shù)难a(bǔ)償網絡以穩定系統。
• ?輸出電壓調節?：通過電壓誤差放大器的反饋網絡進行調節。
• ?同步操作?：使用SYNC引腳實現多個UC2827-1之間的同步。
