UC3856 是廣受歡迎的 UC3846 系列電流模式控制器的高性能版本，適用于設計升級和注重速度和精度的新應用。所有輸入到輸出的延遲都已最小化，并且電流 感應輸出受轉換速率限制，以降低噪聲靈敏度。添加了快速 1.5A 峰值輸出級，以允許功率 FET 的快速切換。

當用作同步輸入時，已實現低阻抗 TTL 兼容同步輸出，具有三態功能。
*附件：uc3856 改進的電流模式 PWM 控制器數據表.pdf

內部芯片接地已得到改進，以最大限度地減少驅動大電容負載時引起的內部 x93noisex94。這與改進的差分電流檢測放大器相結合，可增強抗噪能力。

其他特性包括：用于精確頻率和死區時間控制的調整振蕩器電流 （8%）;一個 1V、5% 關斷閾值;所有引腳均提供 4kV 最小 ESD 保護。

特性

• 與 UC3846 引腳對引腳兼容
• 從關斷到輸出的典型延遲為 65ns，從同步到輸出的典型延遲為 50ns
• 改進的電流檢測放大器，降低了噪聲靈敏度
• 具有 3V 共模范圍的差分電流感應
• 用于精確死區控制的調整振蕩器放電電流
• 精確的 1V 停機閾值
• 高電流雙圖騰柱輸出 （1.5A 峰值）
• TTL 兼容振蕩器 SYNC 引腳閾值
• 4kV ESD 保護

參數

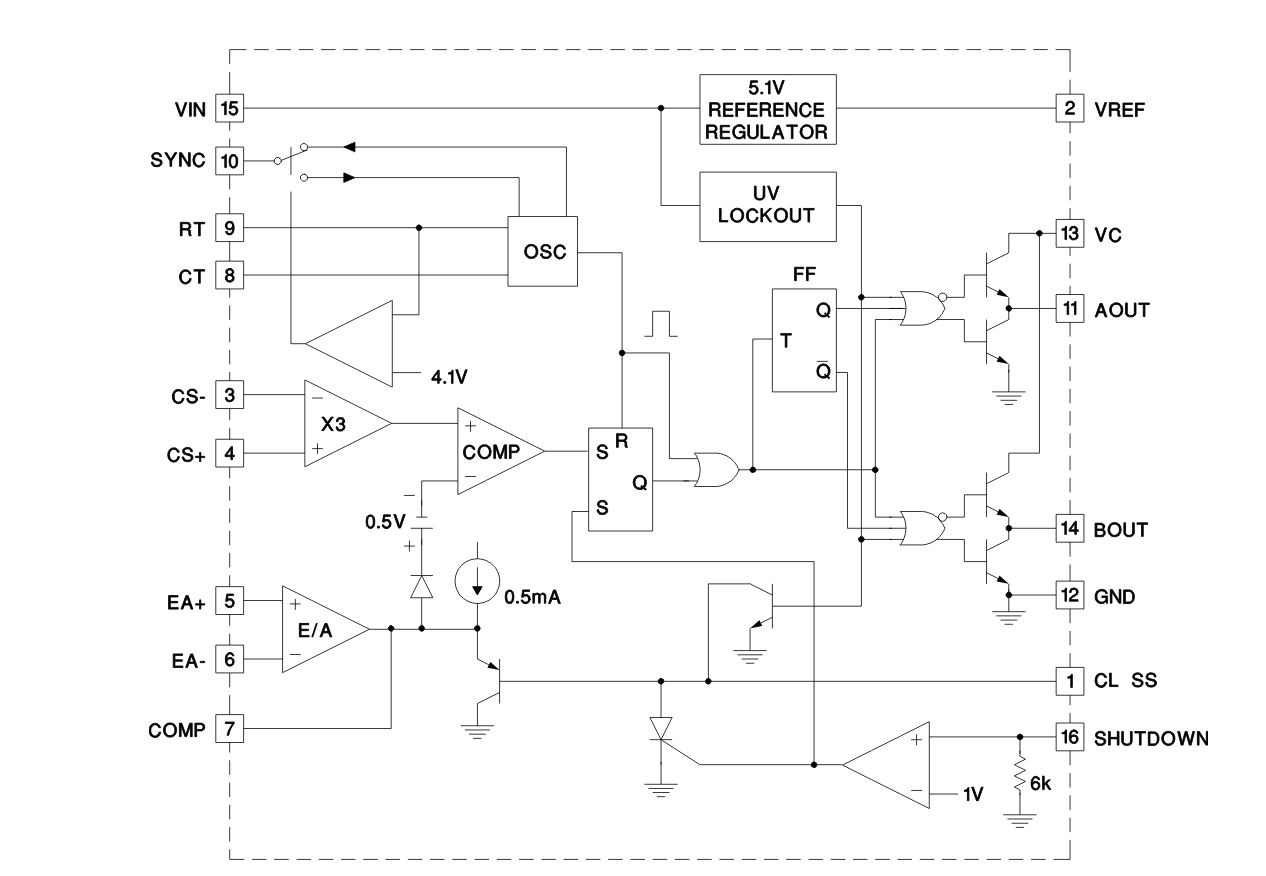

方框圖

一、基本信息

• ?型號?：UC3856
• ?功能?：改進的電流模式PWM（脈寬調制）控制器
• ?生產廠家?：Texas Instruments

二、封裝選項

• ?SOIC-16?：小外形集成電路封裝，適用于高密度PCB布局。
• ?DIP-16?：雙列直插封裝，適用于需要手工焊接或易于測試的場合。
• ?LCCC-20?：無引腳陶瓷芯片載體封裝，適用于高可靠性應用。

三、關鍵特性

• ?RoHS與Green認證?：符合歐盟RoHS指令，且低鹵素含量滿足環保要求。
• ?工作溫度范圍?：0°C至70°C（商業級），-40°C至85°C（工業級），-55°C至125°C（軍用級）
• ?濕度敏感性等級?：根據JEDEC標準分類。

四、電氣特性

• ?電源電壓范圍?：根據具體封裝和版本，電源電壓范圍有所不同。
• ?PWM功能?：提供高精度的電流模式PWM控制，適用于開關電源設計。
• ?保護功能?：可能包括過流保護、過壓保護等，具體取決于封裝和版本。

五、包裝材料信息

• ?帶和卷盤信息?：提供了卷盤的尺寸、引腳分配、腔體中心間距等詳細信息，便于自動化組裝。
• ?管裝信息?：對于管裝封裝，提供了管長、管寬、管高等尺寸信息。

六、應用指南

• ?典型應用?：適用于需要高精度PWM控制的開關電源、DC-DC轉換器等場合。
• ?設計考慮?：設計師需考慮電源電路的穩定性、效率以及保護功能等，以確保系統性能。
