本文介紹了High-K材料的物理性質、制備方法及其應用。

High-K材料（高介電常數材料）是介電常數顯著高于傳統二氧化硅（SiO?，k=3.9）的絕緣材料，主要用于替代柵極介質層和電容介質層。隨著芯片制程進入納米級，傳統SiO?因厚度過?。?2 nm）引發嚴重的量子隧穿效應，導致漏電流激增和功耗失控。High-K材料的引入，可在相同電容下增加物理厚度（如HfO?的k=25，厚度可達SiO?的3-6倍），從而抑制漏電流并提升器件可靠性。

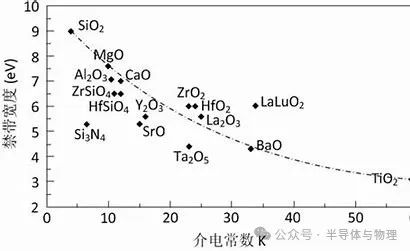

常見High-K材料及其物理性質

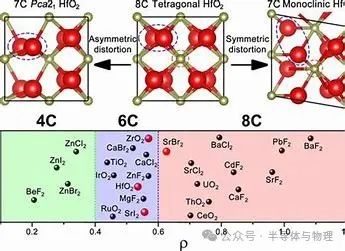

HfO?因兼具高k值和熱穩定性，成為主流選擇；HfSiON（氮氧化鉿硅）通過摻氮優化界面態密度，常用于高溫工藝。

ALD工藝合成HfO?與HfSiON

原子層沉積（ALD）是制備High-K薄膜的核心技術，可實現原子級厚度控制與三維結構保形性。

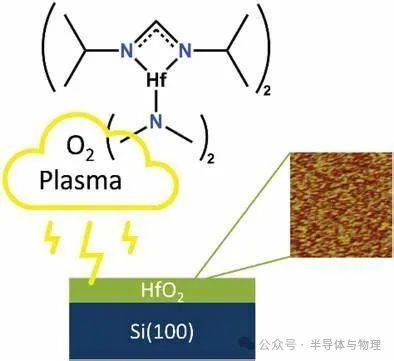

HfO?的ALD合成

前驅體：四（乙基甲基胺基）鉿（TEMAHf）或HfCl?作為鉿源，去離子水（H?O）或臭氧（O?）為氧源。

TEMAHf+H2O→HfO2+副產物氣體（如NH3）

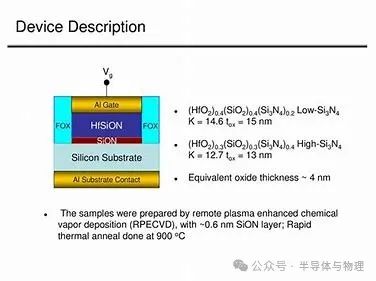

HfSiON的ALD合成

交替使用Hf前驅體（如TEMAHf）、硅源（如SiH?或硅烷衍生物）及氮源（NH?等離子體）。通過調節硅/氮的沉積比例，優化薄膜的k值和界面特性。例如，摻氮可減少氧空位缺陷，提升熱穩定性。

High-K材料在芯片制造中的應用

先柵HKMG工藝中的HfSiON

柵極在源漏注入前形成，需耐受高溫退火（>1000℃）。HfSiON因高熱穩定性與Si襯底兼容，常與多晶硅柵結合，用于45 nm及以上制程。降低等效氧化層厚度（EOT），同時抑制硼穿透（PMOS中常見問題）。

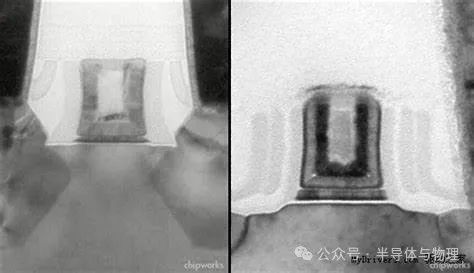

后柵HKMG工藝中的HfO?

先形成多晶硅偽柵，完成高溫工藝后替換為金屬柵（如TiN）。HfO?與金屬柵（如TiN/Al）結合，用于22 nm以下FinFET制程。避免高溫對金屬柵的損傷，實現更薄EOT（<1 nm）和更低漏電流。

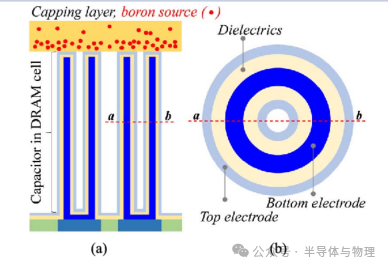

DRAM電容中的HfO?與ZrO?

在DRAM單元電容中，High-K材料（如HfO?/ZrO?堆疊）可大幅提升電容容量。
