TPS312x 系列電壓監控電路提供低至 1.2V 的電壓軌和時序監控，主要用于 DSP 和基于處理器的系統。該系列中的所有器件都監控電源軌，并在電源軌低于閾值電壓目標 （VIT-） 時置位 RESET 輸出。閾值電壓被編程到器件中，以最大限度地減少外部元件。內置磁滯可防止誤觸發。RESET 輸出對于低于 0.9V 的電源電壓 （VDD） 無效。TPS312x 系列包括具有高電平有效輸出（用于在故障期間用作禁用）和低電平有效輸出（適用于高輸出表示系統正常運行的大多數系統）的器件。

TPS3123/3124/3128 還包括看門狗定時器功能，可監控來自處理器的及時數字脈沖，并在預期脈沖由于潛在的軟件凍結或掛起而未按時到達時發出警報。電源軌監控和看門狗定時器功能的這種集成對于始終在線的系統（如工廠自動化和通信基礎設施）非常有幫助。
*附件：TPS3123 超低電壓處理器監控電路數據表.pdf

此外，TPS3123/5/6/8 器件還集成了手動復位輸入 MR，以強制由與看門狗定時器監控的脈沖的電壓軌監控無關的事件觸發 RESET。MR 的低電平會導致 RESET 變?yōu)榛顒訝顟B(tài)。TPS3124器件沒有輸入 MR，但包括一個與 TPS3125 和 TPS3126 器件相同的高電平輸出 RESET。

該系列中的所有器件均采用 5 引腳 SOT23-5 封裝，工作溫度范圍為 –40°C 至 +85°C。

特性

• 最小電源電壓為 0.9V
• 電源電壓監控范圍：
  • 1.2V、1.5V、1.8V （TPS312x）
  • 3V（僅限 TPS3125 設備）
  • 可根據要求提供其他版本
• 具有 180ms 固定延遲時間的上電復位發生器
• 手動復位輸入 （TPS3123/5/6/8）
• 看門狗定時器在 VDD ≥ VIT - 處重新觸發 RESET 輸出
• 電源電流為 14μA（典型值）
• 小型 SOT23-5 封裝
• 溫度范圍為 –40°C 至 +85°C
• 復位輸出提供推挽式 （低電平有效和高電平） 和漏極開路 （低電平有效）

參數

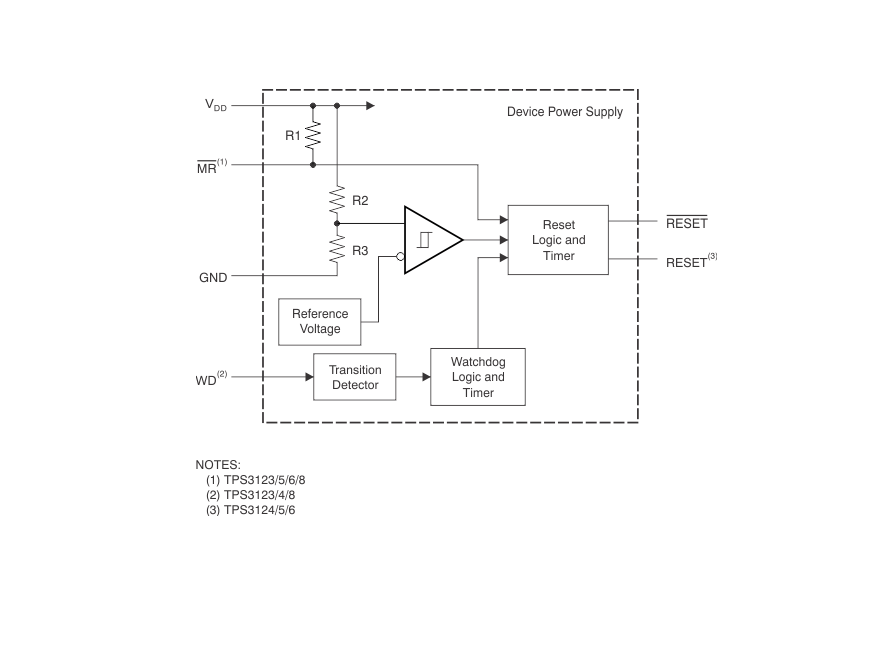

方框圖

1. 產品概述

• ?產品名稱?：TPS3123 超低電壓處理器監控電路
• ?功能?：提供超低電壓監控和時序監督功能，主要用于DSP和處理器系統。
• ?特點?：
  • 最小供電電壓0.9V
  • 供電電壓監控范圍：1.2V, 1.5V, 1.8V（TPS312x），3V（僅TPS3125）
  • 電源上電復位發生器，固定延遲時間180ms
  • 手動復位輸入（TPS3123/5/6/8）
  • 看門狗定時器（TPS3123/4/8）
  • 供電電流14μA（典型值）
  • 小型SOT23-5封裝
  • 工作溫度范圍：-40°C至+85°C
  • 重置輸出可選Push-Pull（低電平和高電平有效）和Open-Drain（低電平有效）

2. 應用領域

• 便攜式/電池供電設備
• 無線通信系統
• 工業自動化
• 服務器
• 建筑自動化

3. 主要特性

• ?電壓監控?：監控電源軌并在電源電壓低于閾值電壓時觸發RESET輸出。
• ?看門狗定時器?：監控來自處理器的數字脈沖，如果預期脈沖未按時到達，則觸發RESET輸出。
• ?手動復位?：通過MR引腳強制觸發RESET輸出。
• ?輸出類型?：支持Push-Pull和Open-Drain輸出類型。

4. 引腳配置與功能

• ?RESET?：重置輸出引腳，當電源電壓低于閾值電壓時，該引腳變?yōu)榈碗娖剑ɑ蚋唠娖剑Q于設備類型）。
• ?GND?：接地引腳。
• ?MR?（僅部分設備）：手動復位輸入引腳，拉低該引腳可觸發RESET輸出。
• ?WDI?（僅部分設備）：看門狗定時器輸入引腳，用于接收來自處理器的脈沖信號。
• ?VDD?：供電電壓輸入引腳。

5. 電氣特性

• ?供電電流?：典型值為14μA，最大值為22μA至30μA（取決于VDD電壓和設備類型）。
• ?輸入閾值電壓?：根據設備型號不同，范圍在1.04V至2.71V之間。
• ?延遲時間?：電源上電復位延遲時間為100ms至260ms（典型值為180ms）。
• ?看門狗定時器超時時間?：0.8s至2.1s（典型值為1.4s）。

6. 封裝與尺寸

• ?封裝類型?：SOT23-5
• ?尺寸?：2.90mm × 1.60mm（包括引腳）

7. 使用注意事項

• 在使用前，請仔細閱讀數據表中的“絕對最大額定值”部分，以避免損壞設備。
• 為確保穩定工作，請在VDD引腳附近放置一個0.1μF的陶瓷電容器。
• 在處理集成電路時，請注意靜電放電（ESD）防護。
