在電子設備的設計中，電磁兼容（EMC）是確保設備穩定可靠運行的關鍵因素。功率 MOSFET 作為電子電路中的重要元件，其柵極驅動電路的設計與電磁兼容密切相關。由于 MOS 管的應用場景多樣，因此產生了多種類型的驅動電路，這些電路在電磁兼容性方面各有優劣。下面我們就來詳細了解一下幾種常見的 MOSFET 柵極驅動電路。

1. IC 直接驅動型


電源控制 IC 直接驅動是最為常見且簡單的驅動方式。在電磁兼容的范疇內，這種方式雖然具備電路簡單、成本低廉的優點，但也存在諸多不容忽視的問題。不同的電源控制 IC 驅動電流各不相同，如果 IC 無法提供足夠的峰值驅動電流，MOSFET 的開啟速度將會變慢；而當驅動能力不足時，上升沿可能出現高頻振蕩現象，這無疑會對電磁環境產生干擾，影響整個系統的電磁兼容性（EMC）。此外，該驅動方式還存在電流反灌的風險，過大的驅動 IC 引腳負壓可能導致驅動 IC 損壞。同時，驅動能力受限于驅動 IC，會造成驅動 IC 的損耗增大、發熱嚴重。充放電電流均流經驅動 IC，較長的驅動信號線容易耦合外部噪聲，進而干擾驅動 IC 內部的邏輯電路和時鐘電路，導致工作狀態異常，嚴重威脅到系統的電磁兼容性。

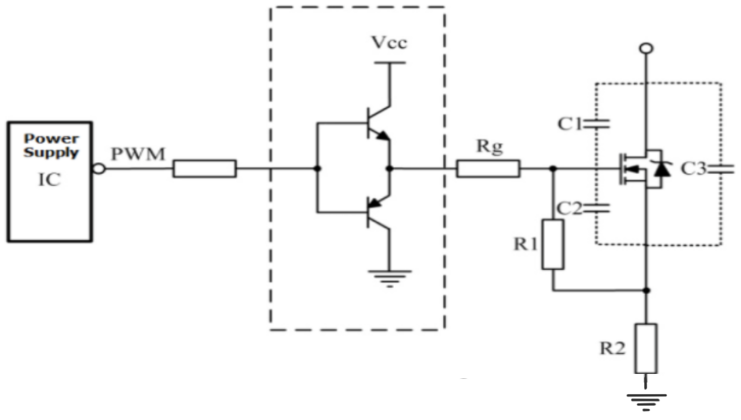

2. 推挽輸出電路增強驅動型


推挽驅動電路在電磁兼容設計中扮演著重要角色，其主要作用是增加驅動峰值電流，從而快速完成柵極電容的充放電過程。這種拓?fù)浣Y(jié)構能夠有效減小 MOSFET 的開關時間，使其快速開通與關斷，但同時也可能引發驅動振蕩，對電磁環境產生一定影響。從電磁兼容的角度來看，驅動器件可以靠近 MOS 管放置，這有助于減小寄生電感，對提升電磁兼容性具有積極意義。推挽輸出驅動自身帶有兩個 PN 結保護，可防止反向破壞，對 IC 驅動能力的要求相對較低，IC 驅動損耗也較小。然而，該電路存在器件較多的問題，驅動電壓需要從 VCC 引入，并且需要加入反相電路的圖騰柱，這使得驅動的 di/dt 增大，對 IC 的邏輯干擾增強，在電磁兼容設計時需要重點關注這些因素。

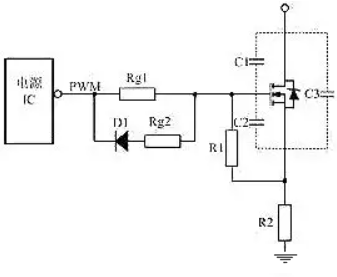

3. 二極管關斷加速驅動型

在電磁兼容的考量下，二極管關斷加速驅動電路具有開啟和關斷可獨立調節的特點，電路結構相對簡單。不過，隨著 VGS 電壓的降低，二極管的作用逐漸減弱，僅在 Turn Off Delay Time 階段表現較為明顯。此外，放電電流流經驅動芯片會導致其發熱，較大的寄生電感也會對電磁兼容性產生一定影響。因此，這種驅動電路主要應用于小功率開關電源電路，且在驅動 IC 發熱較小的情況下，以確保電磁兼容性（EMC）滿足要求。

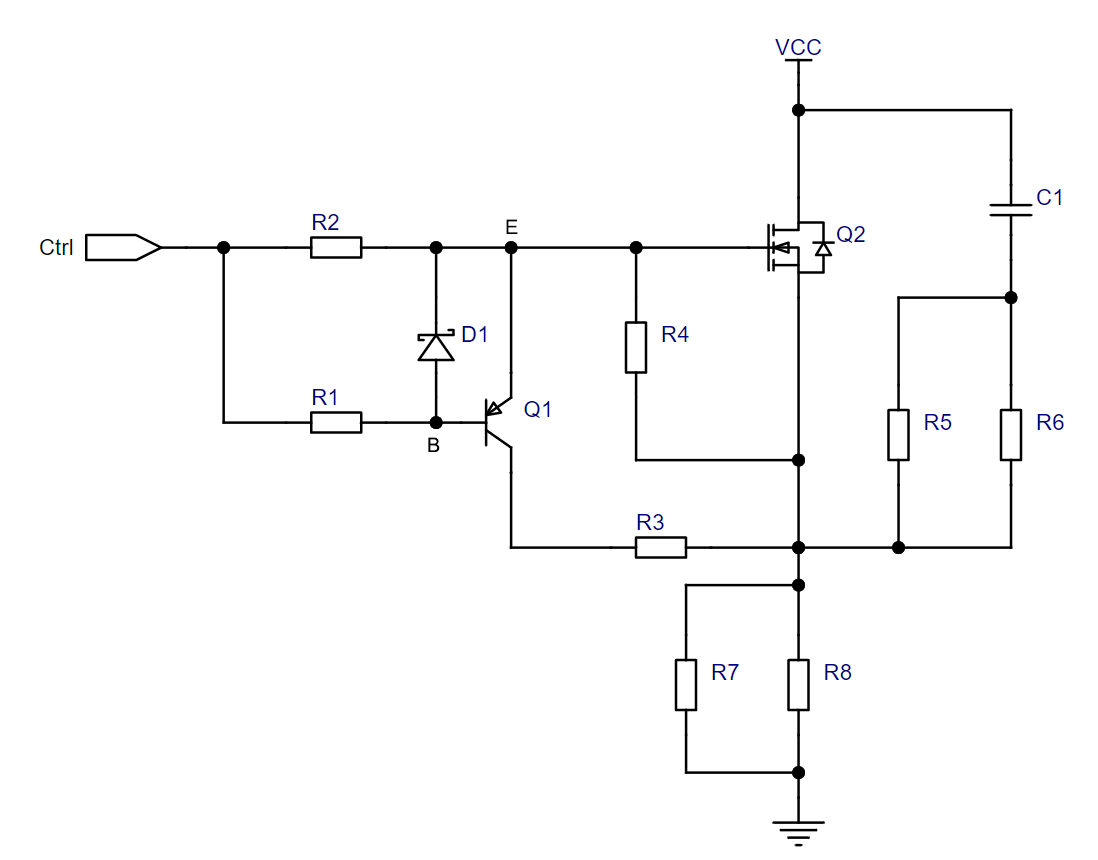

4. 三極管關斷加速驅動型

三極管關斷加速驅動電路在電磁兼容環境中具有獨特的優勢，其開啟和關斷速度均可獨立調節，且關斷速度較快，驅動環路的寄生電感影響相對較小。然而，當泄放三極管基極電阻及 R3過小時，若 Q1的B值過大，需要防止瞬態飽和電流超過三極管的電流應力，同時要警惕關斷過快引發的振蕩問題，這些振蕩可能會成為電磁干擾源，影響系統的電磁兼容性。為解決這一問題，泄放三極管 BE 間需并聯二極管進行電壓箝位。該電路主要應用于較大功率開關電源，特別是在橋式開關電源中，需要嚴格控制泄放速度，過快可能導致振蕩，過慢則可能引發二次開通問題，這兩種情況都會對電磁環境造成不良影響。

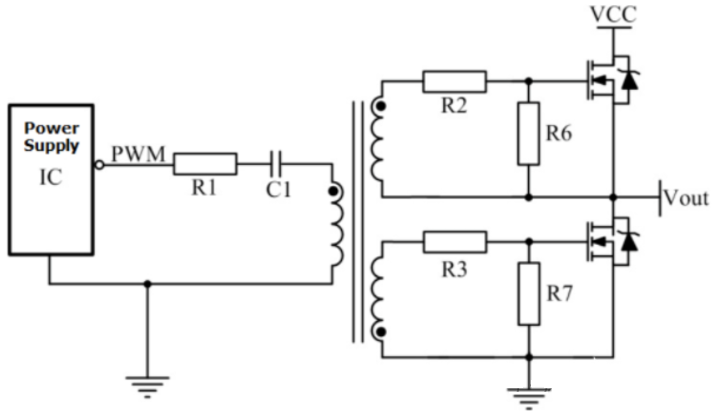

5. 變壓器加速關斷驅動電路

在電磁兼容設計中，變壓器加速關斷驅動電路具有重要意義。為滿足驅動高邊 MOS 管的需求，通常會采用變壓器驅動方式，這不僅能夠?qū)崿F(xiàn)驅動功能，還可用于安全隔離，是電磁兼容設計中的一種有效手段。使用 R1 電阻的目的在于抑制 PCB 板上的寄生電感與 C1 形成 LC 振蕩，其設計原理是隔離直流、通過交流，同時防止磁芯飽和，這些措施都是為了確保整個電路的電磁兼容性（EMC），減少電磁干擾，保障系統的穩定運行。

綜上所述，在設計 MOSFET 柵極驅動電路時，必須充分考慮電磁兼容（EMC）因素，精心選擇合適的驅動電路類型，并采取相應的措施來優化電磁兼容性，以確保電子設備能夠穩定可靠地運行。
