TMS320F280015x （F280015x）是成本優化的 C2000 實時微控制器系列的成員，該系列可擴展、超低延遲器件專為提高電力電子的效率而設計。
*附件：tms320f2800152-q1.pdf

這些應用包括：

TMS320F280015x 具有雙 32 位 C28x 鎖步 CPU，使該器件能夠在沒有太多 SW 開銷的情況下達到 ASIL B 功能安全器件評級。實時控制子系統基于 TI 的 32 位 C28x DSP 內核，可為從片上閃存或 SRAM 運行的浮點或定點代碼提供 120MHz 的信號處理性能。三角數學單元（TMU）和 VCRC（循環冗余校驗）擴展指令集進一步增強了 C28x CPU，加快了對實時控制系統至關重要的常見算法。

F280015x 支持高達 256KB （128KW）的閃存。還提供高達 36KB （18KW）的片上 SRAM 作為閃存的補充。

高性能模擬模塊集成在 F280015x 實時微控制器（MCU）上，并與處理和 PWM 單元緊密耦合，以提供最佳的實時信號鏈性能。14 個 PWM 通道支持控制各種功率級，從三相逆變器到功率因數校正和其他高級多級功率拓?fù)洹?/p>

通過各種行業標準通信端口（如 PMBUS、SPI、SCI、LIN、I2C、CAN 和 CAN FD）支持接口，并提供多個引腳多路復用選項以實現最佳信號放置。

特性

120MHz 時具有 32 位鎖步雙通道 TMS320C28x 內核
- IEEE 754 浮點單元（FPU）
- 三角數學單元（TMU）
- CRC 引擎和指令（VCRC）
片上存儲器
- 256KB （128KW）單組閃存（ECC 保護）
- 36KB （18KW） RAM （ECC/奇偶校驗保護）
- 安全
  - JTAGLOCK 鎖
  - 零引腳啟動
  - 雙區安全
時鐘和系統控制
- 兩個內部 10MHz 振蕩器
- 晶體振蕩器或外部時鐘輸入
- 窗口式看門狗定時器模塊
- 缺少時鐘檢測電路
- 雙時鐘比較器（DCC）
1.2V 內核，3.3V I/O 設計
- 用于產生 1.2V 的內部 VREG
- 掉電復位（BOR）電路
系統外圍設備
- 52 個可單獨編程的多路復用通用輸入/輸出（GPIO）引腳（11 個與模擬共享）
- 模擬引腳上的 10 個數字輸入
- 增強型外設中斷擴展（ePIE）
- 多種低功耗模式（LPM）支持
- 唯一標識 （UID）號
通信外圍設備
- 一個電源管理總線（PMBus）接口
- 兩個內部集成電路（I2C）接口
- 一個控制器局域網 （CAN/DCAN）總線端口
- 一個具有靈活數據速率（CAN FD/MCAN）總線端口的控制器局域網
- 一個串行外設接口（SPI）端口
- 三個 UART 兼容串行通信接口（SCI）
- 一個兼容 UART 的本地互連網絡 （LIN）接口
模擬系統
- 兩個 4MSPS、12 位模數轉換器（ADC）
  - 多達 21 個外部通道（11 個與 GPIO 共享）
  - 每個 ADC 四個集成后處理模塊（PPB）
- 一個帶有 12 位參考數模轉換器（DAC）的窗口式比較器（CMPSS）
  - 數字毛刺濾波器
  - COMPDACOUT （11 位）
- 三個窗口比較器（CMPSS_LITE），帶有 9.5 位有效基準 DAC
增強的控制外設
- 14 個 ePWM 通道，其中 4 個通道具有高分辨率能力（150ps 分辨率）
  - 集成死區支持
  - 集成硬件跳閘區 （TZ）
- 三個增強型捕獲（eCAP）模塊
- 兩個增強型正交編碼器脈沖（eQEP）模塊，支持 CW/CCW作模式
- 嵌入式圖形發生器（EPG）
用于 SW AES 的 CMAC 密鑰（128 位）
診斷特征
- 內存開機自檢（MPOST）
符合功能安全標準
- 專為功能安全應用而開發
- 提供有助于 ISO 26262 和 IEC 61508 系統設計的文檔
- 系統能力高達 ASIL D 和 SIL 3
- 硬件完整性高達 ASIL B 和 SIL 2
安全相關認證
- TüV SüD 的 ISO 26262 認證，最高可達 ASIL B
- TüV SüD 的 IEC 61508 認證高達 SIL 2
套餐選項：
- 80 引腳扁平四方扁平封裝（LQFP） [PN 后綴]
- 64 引腳 LQFP [后綴 PM]
- 48 引腳 PowerPAD? 熱增強型薄型四方扁平封裝（HTQFP） [PHP 后綴]
- 32 引腳超薄四方扁平封裝無引線（VQFN） [RHB 后綴]
環境溫度（TA）（請參閱設備信息表和設備比較）：
- F280015xS、F280015xQ 部件：–40°C 至 125°C
- F280015xE 部件：–40°C 至 150°C

參數

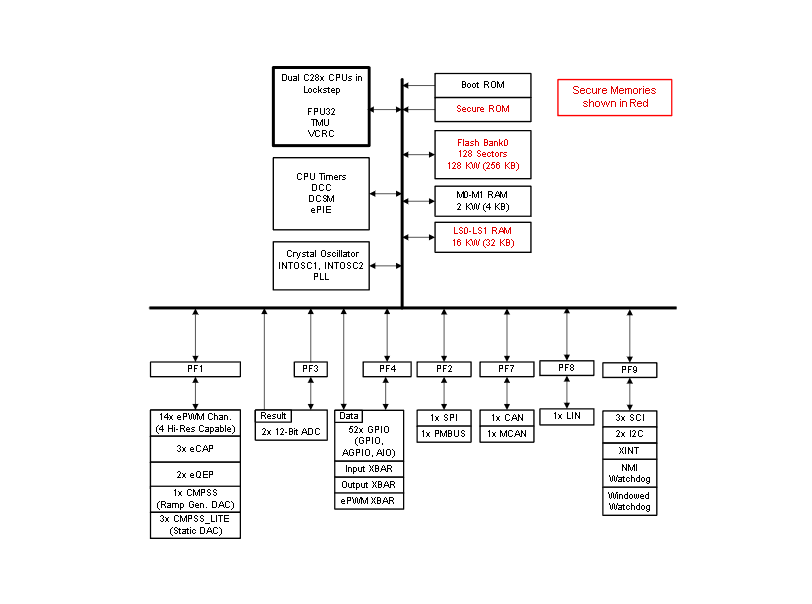

方框圖

1. 設備概述

?型號?: TMS320F2800152-Q1
?類型?: 32位鎖步雙核C28x微控制器
?核心頻率?: 120MHz
?浮點單元?: IEEE 754浮點單元（FPU）
?三角函數單元?: 三角函數數學單元（TMU）
?循環冗余校驗?: CRC引擎和指令（VCRC）
?封裝類型?: 48引腳HTQFP和32引腳VQFN
?工作溫度范圍?: -40°C至125°C（非汽車級）

2. 內存特性

?閃存?: 64KB（ECC保護）
?RAM?: 36KB（ECC/奇偶校驗保護）
?安全特性?: JTAGLOCK、Zero-pin

3. 外部接口

?GPIO?: 多個通用輸入輸出引腳
?通信接口?:
- CAN
- I2C
- LIN
- SCI
- SPI
- PMBus
?模擬外設?:
- ADC（模數轉換器）
- 溫度傳感器
- 比較器子系統（CMPSS）

4. 功能特性

?高分辨率PWM?: 支持高精度脈沖寬度調制
? 增強型捕獲（eCAP） ?: 用于速度或位置測量
? 增強型正交編碼器脈沖（eQEP） ?: 直接接口與線性或旋轉增量編碼器
? 模數轉換器（ADC） ?: 12位分辨率，多個通道
? 比較器子系統（CMPSS） ?: 包含兩個比較器和兩個12位DAC

5. 電源管理

?供電電壓?:
- VDD: 1.2V（數字邏輯電源）
- VDDA: 3.3V（模擬電源）
? 上電復位（POR）和掉電復位（BOR） ?: 監控電源電壓，確保設備穩定工作
?內部1.2V LDO電壓調節器?: 可由外部或內部供電

6. 封裝與尺寸

?48引腳HTQFP?:
- 尺寸: 9mm x 9mm，體高1.6mm
- 引腳間距: 0.5mm
?32引腳VQFN?:
- 尺寸: 5mm x 5mm，體高1mm
- 引腳間距: 0.5mm

7. 應用領域

?工業控制?: 實時控制系統
?汽車電子?: 高可靠性汽車應用
?電源管理?: 數字電源控制
?電機控制?: 運動和位置控制系統

8. 開發資源

?文檔?: 提供詳細的技術參考手冊和用戶指南
?軟件工具?: 支持Code Composer Studio等開發工具
?培訓資源?: 提供在線培訓材料和教程

9. 訂購信息

?器件命名?: TMS320F2800152-Q1表示汽車級、120MHz、64KB閃存、36KB RAM的微控制器
?包裝選項?: 提供HTQFP和VQFN兩種封裝選項

10. 注意事項

? 靜電放電（ESD） ?: 提供了ESD等級信息，需注意靜電防護
?熱設計考慮?: 提供了熱阻特性和熱設計建議，以確保設備在指定溫度范圍內可靠工作
